Примечание: Этот продукт не имеет функции Wi-Fi. Только функция RF 433 МГц.

Данный пульт дистанционного управления поддерживает только код обучения (1527) приемника.
Совместим с пультом дистанционного управления с использованием этих чипов: PT1527,EV1527, SCT527, HS1527, SCL1527, FP1527,EV1527
Не используйте этот пульт дистанционного управления для клонирования других пультов дистанционного управления, вы потеряете встроенную кодировку 1527.

Описание:

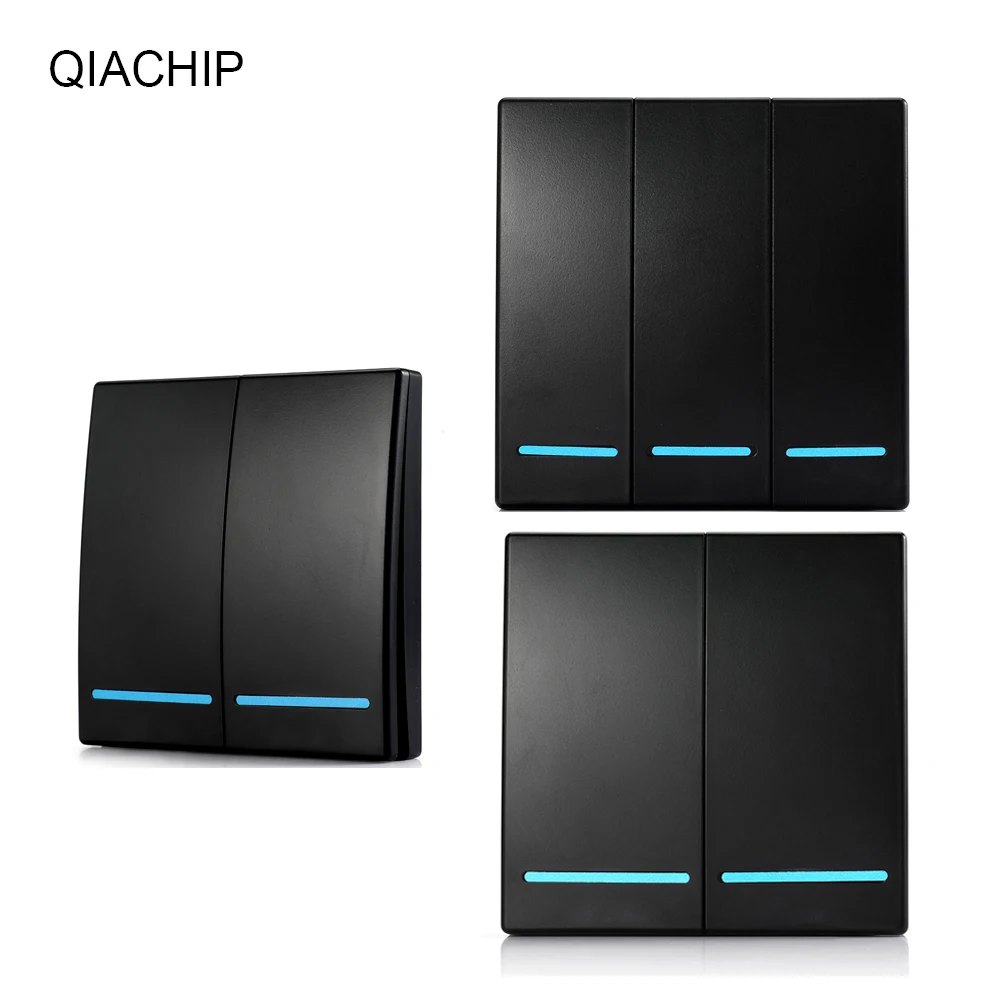

Это настенный передатчик 86 с панелью, который можно приклеить куда угодно. Это передатчик кода обучения EV1527 IC Chip. Его можно изучить в большинстве приемников обучающих кодов, он может работать с любым приемником обучающих кодов в нашем магазине. Чтобы избежать проблем, вызванных маршрутизацией, успешно.

Технические данные настенной панели передатчика:

Рабочая частота: 433 МГц.

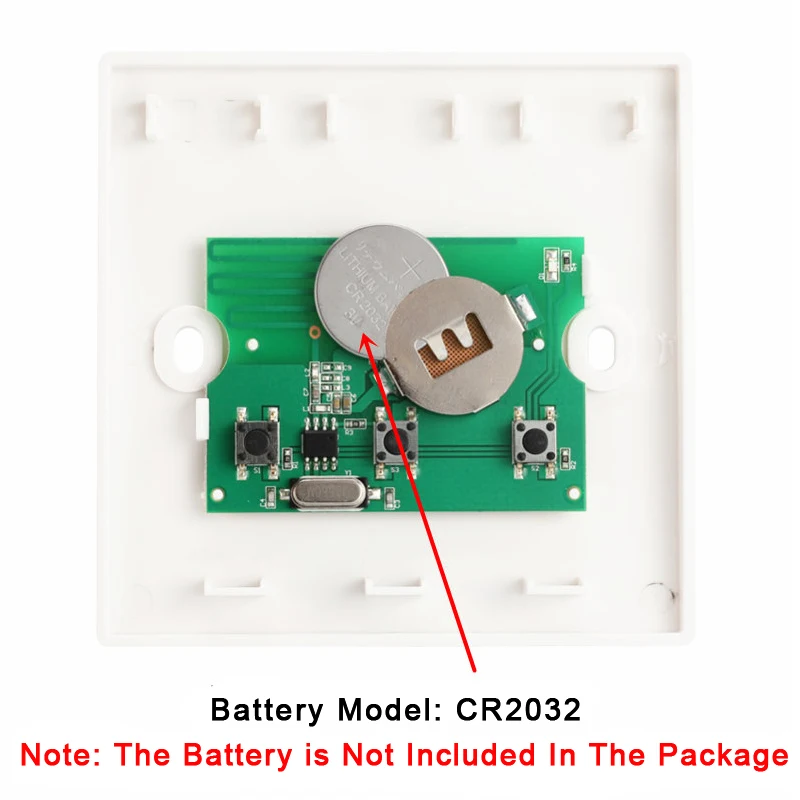

Модель батареи: щелочная батарея CR2032 (батарея не входит в комплект).
Материал: ПНД (Тип 2) пластик.
Спецификация кодирования: 1527.
Расстояние: Внутри помещения (20 метров/65 футов), вне помещения (80 метров/262 футов).
Цвет: черный.
Размер (Д/Ш/В): 8,6*8,6*1,3 см/3,38*3,38 * дюйма
Вес: 60 г/2,11 унции.

Технические данные получателя:

Номер модели: KR2201D-4.
Частота радиодиапазона: 433 МГц.
Входное напряжение: 90 В ~ 250 В переменного тока.
Режим модуляции: амплитудная.
Удаленное Хранение: 25 шт.
Тип подключения: фиксированная клемма.
Тип кодирования: интеллектуальный код обучения.
Радиочастотный режим: супергетеродинный приёмник.
Рабочий режим: моментальный, режим переключения и блокировки.
Диапазон дистанционного управления: более 50 м (свободное пространство).
Цвет: зеленый (печатная плата), белый (внешний корпус).
Посылка: 8,2*4,2*2,5 см/3,22*1,65 * дюйма.
Вес посылка: 55 г/1,94 унции.

Уважаемый господин и госпожа:

Если вы этого не знаете. Пожалуйста, запросите.
Приемник и передатчик могут работать вместе, необходимо учитывать их частоту, микросхему ИС и ударопрочность.
Если вам нужно, чтобы он работал с вашим собственным приемником, вы должны убедиться, что ваш приемник имеет частоту 100% МГц, есть ли у вашего приемника Кнопка обучения для изучения кода передатчика? И может ли ваш приемник быть совместим с передатчиком микросхемы 1527.

Как установить умный переключатель:

Вам не нужно вскрывать внешний корпус этого умного переключателя.
Вы можете провести провод непосредственно к клеммной колодке.
Обратите внимание: пожалуйста, выключите питание перед проводкой.

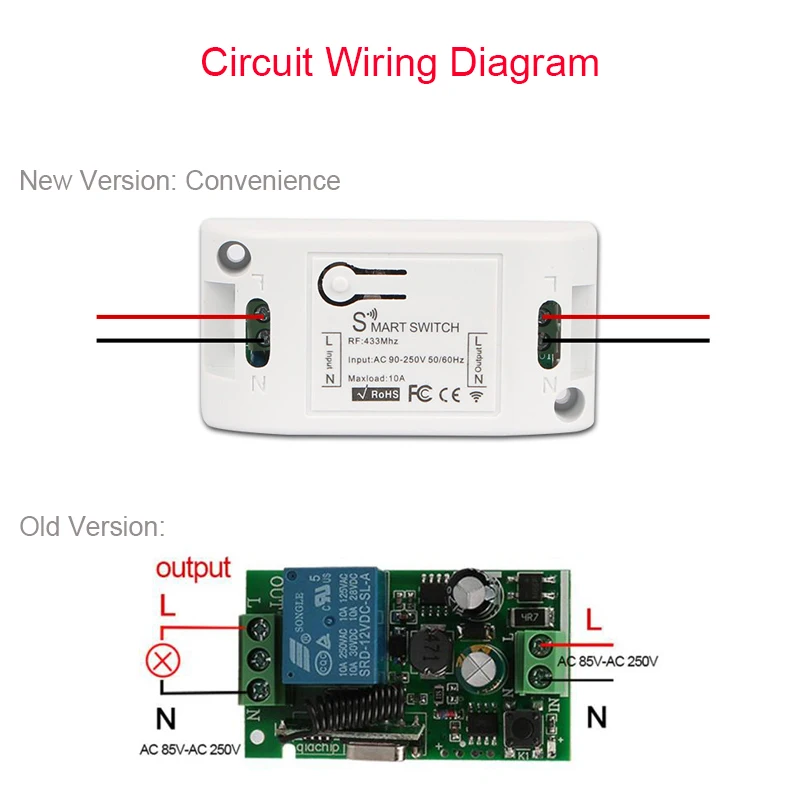

Пожалуйста, подключите провода в соответствии со следующей схемой.

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключится, отпустите кнопку дистанционного управления, реле отключится.
Переключение: Нажмите один раз на кнопку дистанционного управления, реле подключится, дважды нажмите кнопку дистанционного управления, реле отключится.
Фиксация: Нажмите кнопку дистанционного управления A, реле подключится, нажмите кнопку дистанционного управления B, реле отключится.

Перезагрузка/очистка кода приемника:

Нажмите кнопку набора на приемниках 8 раз, коды будут удалены. После очистки кода все пульты дистанционного управления следует повторно проверить на сопряжение для контроля приемника.

Изучение кода (мгновенное):

Нажмите кнопку набора один раз, светодиод на приемнике мигнет 1 раз.
Когда светодиод включится, нажмите любую кнопку на пульте дистанционного управления, светодиод на приемнике мигнет 3 раза и отключится.
Это значит, что произошла успешная связь.

Изучение кода (переключатель):

Нажмите кнопку набора 2 раза, светодиод на приемнике мигнет дважды.
Когда светодиод включится, нажмите любую кнопку на пульте дистанционного управления, светодиод на приемнике мигнет 3 раза и отключится.
Это значит, что произошла успешная связь.

Изучение кода (блокировка):

Примечания: режим фиксации требует 2 разных кнопок, первая для «Вкл», вторая для «Выкл».
Например: кнопка A = ON, кнопка B = OFF.
Нажмите кнопку набора на приемнике 3 раза, запустите режим блокировки.
Подождите немного, светодиодный индикатор на приемнике мигнет и отключится.
Нажмите кнопку А на пульте дистанционного управления, светодиод мигнет 5 раз.
Нажмите кнопку дистанционного управления B. Светодиодный мигает 5 раз.
Через 3 секунды индикатор снова включится. Это означает, что пульт дистанционного управления и приемник успешно наладили связь.
А = ON, B = OFF

Примечания:

1. Пожалуйста, не заряжайте работу, вы должны отключить питание и продолжить работу после проверки и исправления электричества.
2. Пожалуйста, немедленно замените батарею, если напряжение пульта дистанционного управления недостаточное (когда напряжение батареи недостаточное, как правило, приближайтесь к передаче).
3. Пожалуйста, обратите внимание, чтобы избежать металлической маски, большого оборудования, сильных электромагнитных помех при использовании беспроводных радиочастотных продуктов, и избегайте слишком короткого расстояния между пультом дистанционного управления и платой приемника.
4. Пожалуйста, избегайте неправильного использования продукта. Неправильное использование приведет к снижению производительности и срока службы продукта, это может серьезно повредить продукт и даже создать угрозу для вашей безопасности.

Более того: в системе можно хранить 25 пультов дистанционного управления, если количество пультов превышает 25, то начальный пульт дистанционного управления будет потерян.

Инструкции:

Первый шаг: очистите память приемника.
Нажмите кнопку программирования на приемнике 8 раз, коды будут очищены.
После очистки кода, пульты дистанционного управления больше не будут работать.
Второй шаг: совместите передатчик настенной панели и приемник.
Нажмите на кнопку программирования на приемнике два раза, он переходит в режим настройки переключения.
Подождите минуту, светодиод включится и запустится режим набора.
Нажмите кнопку пульта дистанционного управления, светодиод на панели приемника мигнет и отключится.
Обучение прошло успешно
