LM2596S DC Регулируемый Бак Питание зарядная Модульная плата модуль питания Buck

LM2596S DC-DC понижающий модуль питания BUCK 3A Регулируемый понижающий модуль регулятор напряжения ultra LM2576

Промышленный Класс
Низкая пульсация, высокий ток, высокая эффективность 90%

Комплексное улучшение производительности!

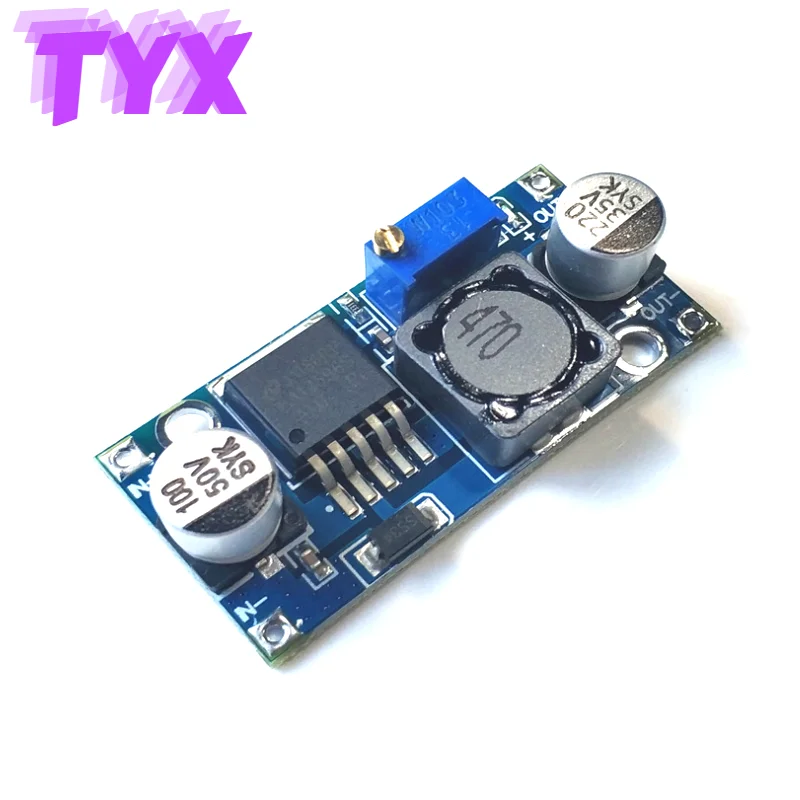

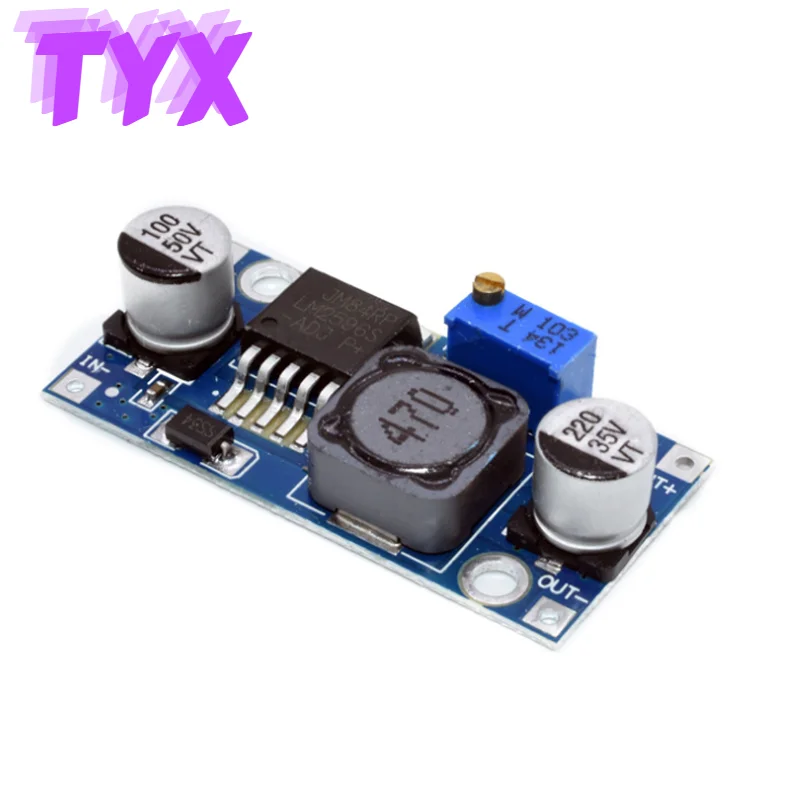

Модель/Название: LM2596S DC-DC понижающий модуль
Вход напряжение: 3,2 V ~ 46V (рекомендуется использовать
В пределах 40 В)
Выход напряжение: 1,25 V ~ 35V
Выходной ток: 3A (не более)
Эффективность преобразования: 92% (не более)
Выходная пульсация: <30 мВ
Частота переключения: 65 кГц
Рабочая температура: -45 ℃ ~ + 85 ℃
Размер: 43 мм * 21 мм * 14 мм (длина * ширина *
Высота)

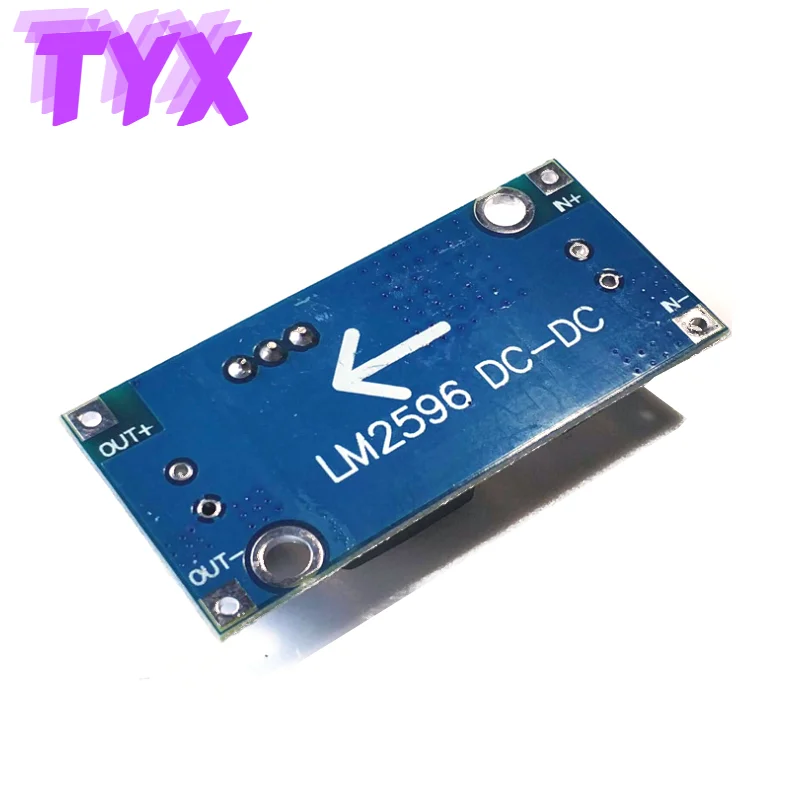

Порт проводки:

Вход + положительный вход в-вход отрицательный!

Выход + выход Положительный выход-Выход Отрицательный

Вход Диапазон напряжения: DC 3,2 V постоянного тока до 46V рекомендуется использовать в течение 40V! (Входное напряжение должно быть 1,5 V выше, чем выходное напряжение. Он не может быть увеличен)

Выход Диапазон напряжения: DC 1,25 V постоянного тока до 35V с плавной регулировкой напряжения, и он имеет высокую эффективность (максимальная 92%), максимальная Выход ток 3A.

Измеренный 12 В вход, 5 в выходной ток 1A скорость регулирования нагрузки составляет менее 1%

Примечание: Это понижающий модуль, и входное напряжение должно быть выше, чем выходное напряжение.
Флуоресцентный

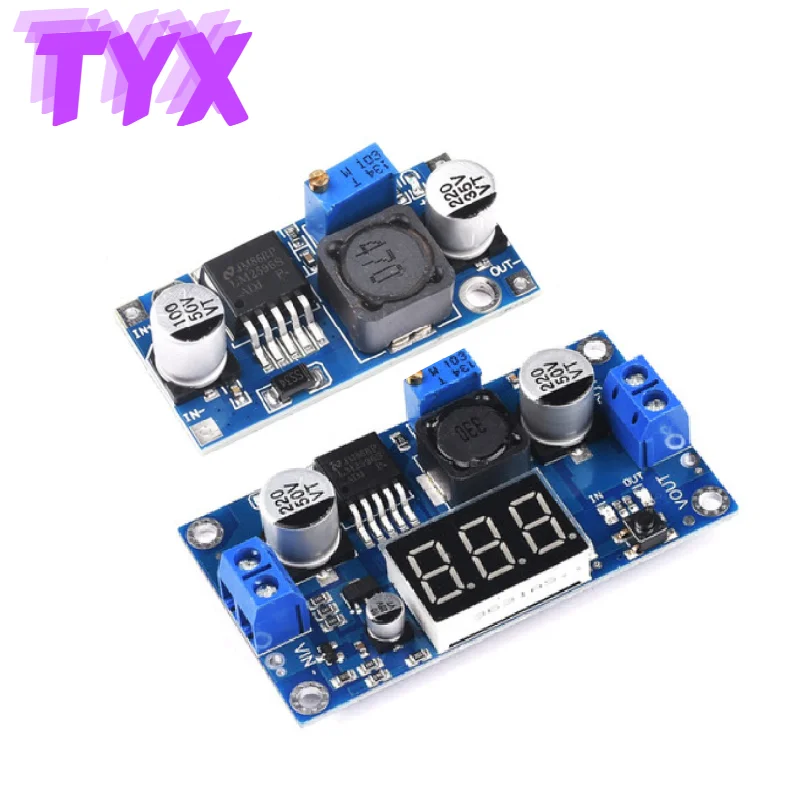

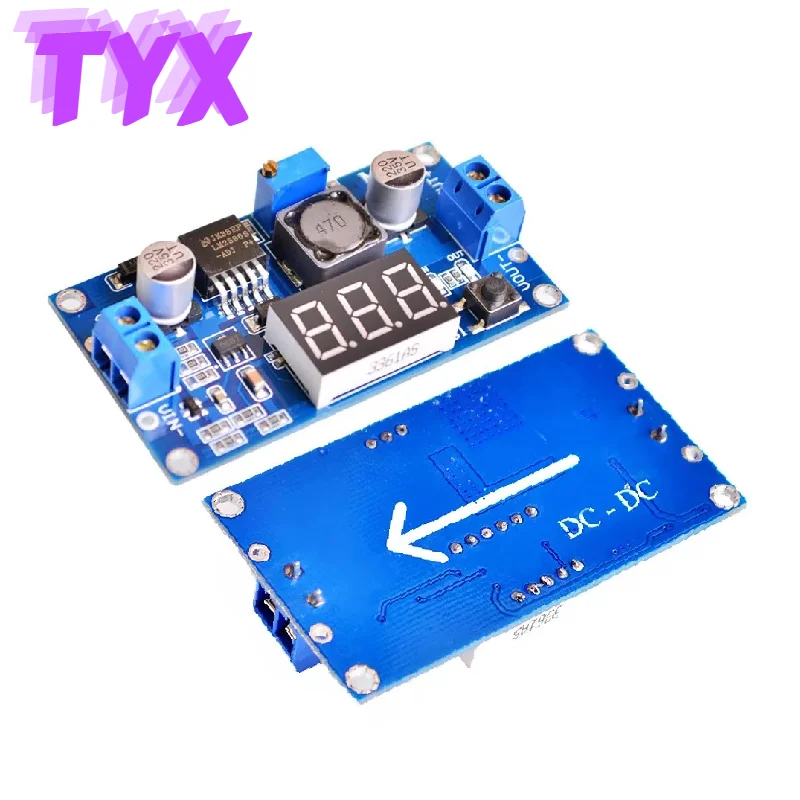

LM2596S с вольтметром
Метод самокалибровки бортового вольтметра:

1. Когда бортовой вольтметр отображает выходное напряжение, нажмите правую кнопку в течение 2 секунд и отпустите его. Вольтметр и индикатор выходного напряжения мигают синхронно, а затем переходят в режим регулировки выходного напряжения; Точно так же, когда вольтметр отображает входное напряжение, нажмите правую кнопку в течение 2 секунд и отпустите ее. Вольтметр и индикатор входного напряжения «IN» мигают синхронно. В это время введен режим регулировки входного напряжения.

2. Мягко коснитесь сенсорного экрана \ tправая кнопка для повышения напряжения на одну единицу; Мягко коснитесь сенсорного экрана \ tлевая Кнопка уменьшения напряжения на одну единицу; Значения напряжения блока составляет менее 0,1 V, вам нужно нажимать на постоянной основе, для детей от 1 года до 5 лет несколько раз, чтобы увидеть изменения вольтметра 0,1 V. Определенное количество нажатий зависит от значения напряжения на дисплее. Чем выше текущее напряжение дисплея, тем меньше времени нажатия.

3. После регулировки напряжения нажмите правую кнопку в течение 2 секунд и отпустите его. В это время режим калибровки напряжения может быть отменен, и все настройки параметров будут автоматически отключены и сохранены.

Примечание: вам нужно только откалибровать этот режим регулировки один раз, вы можете получить точное значение напряжения на всем диапазоне напряжения, эта функция предназначена для удовлетворения ваших более точных требований, пожалуйста, будьте уверены в использовании.
