Характеристики

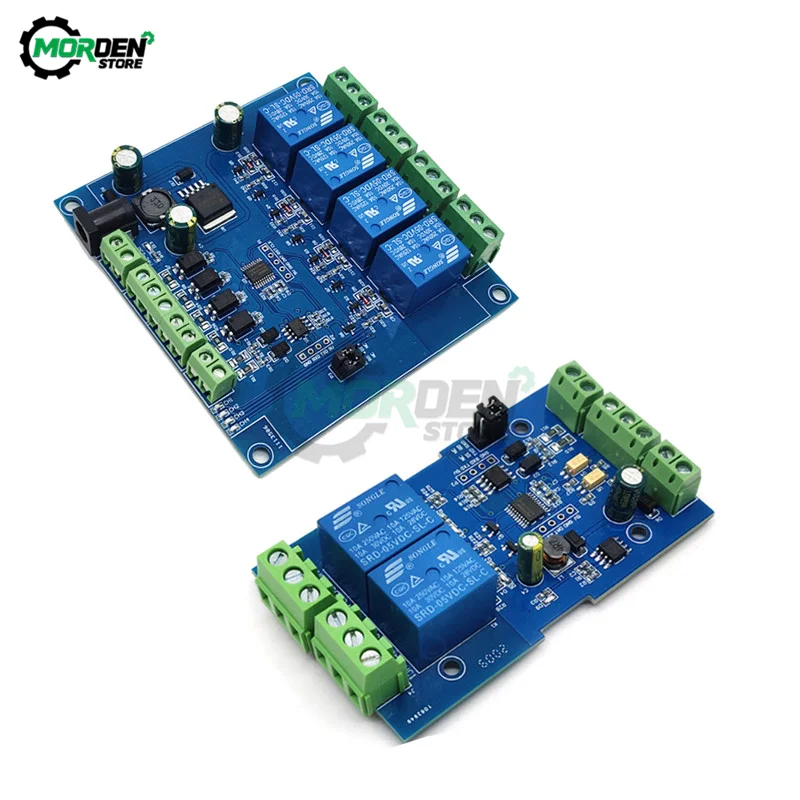

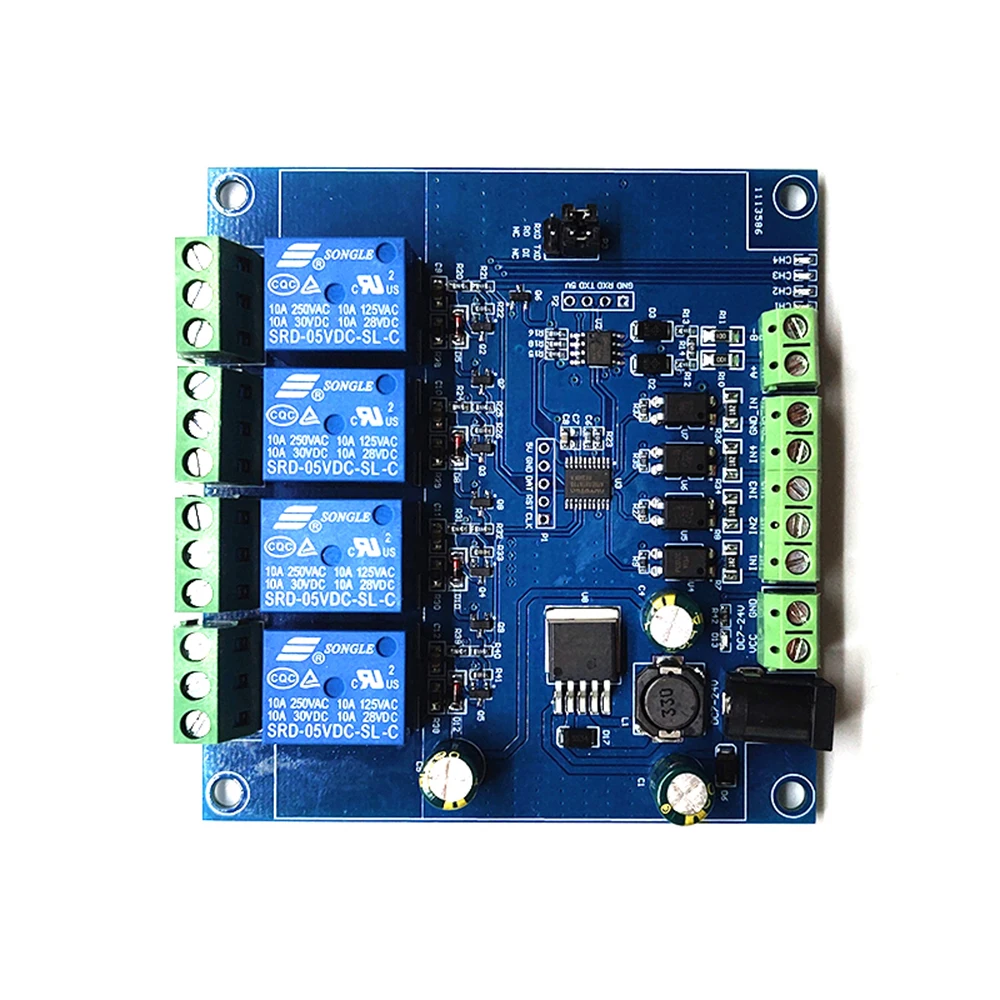

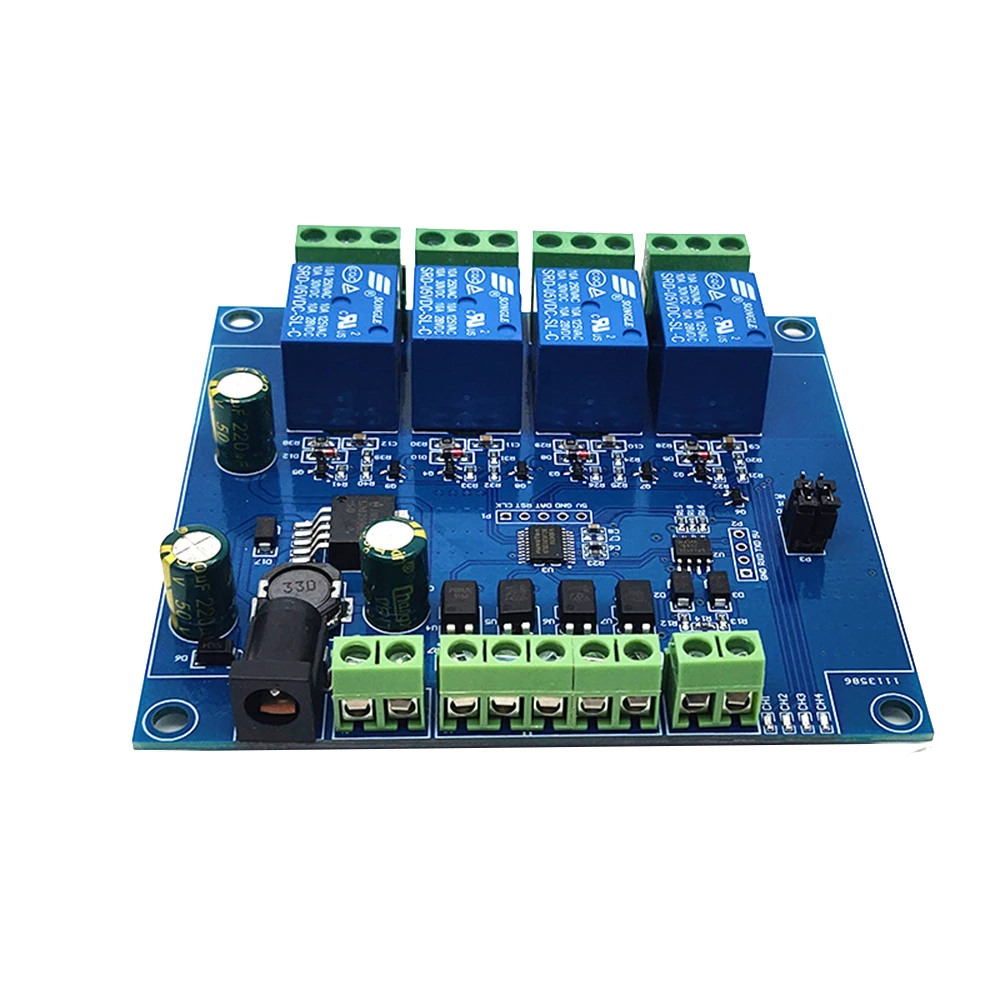

Релейный модуль Modbus RTU 7-24 В Протокол 2 4 канала 5 10 А/250 переменного/постоянного тока
Описание товара

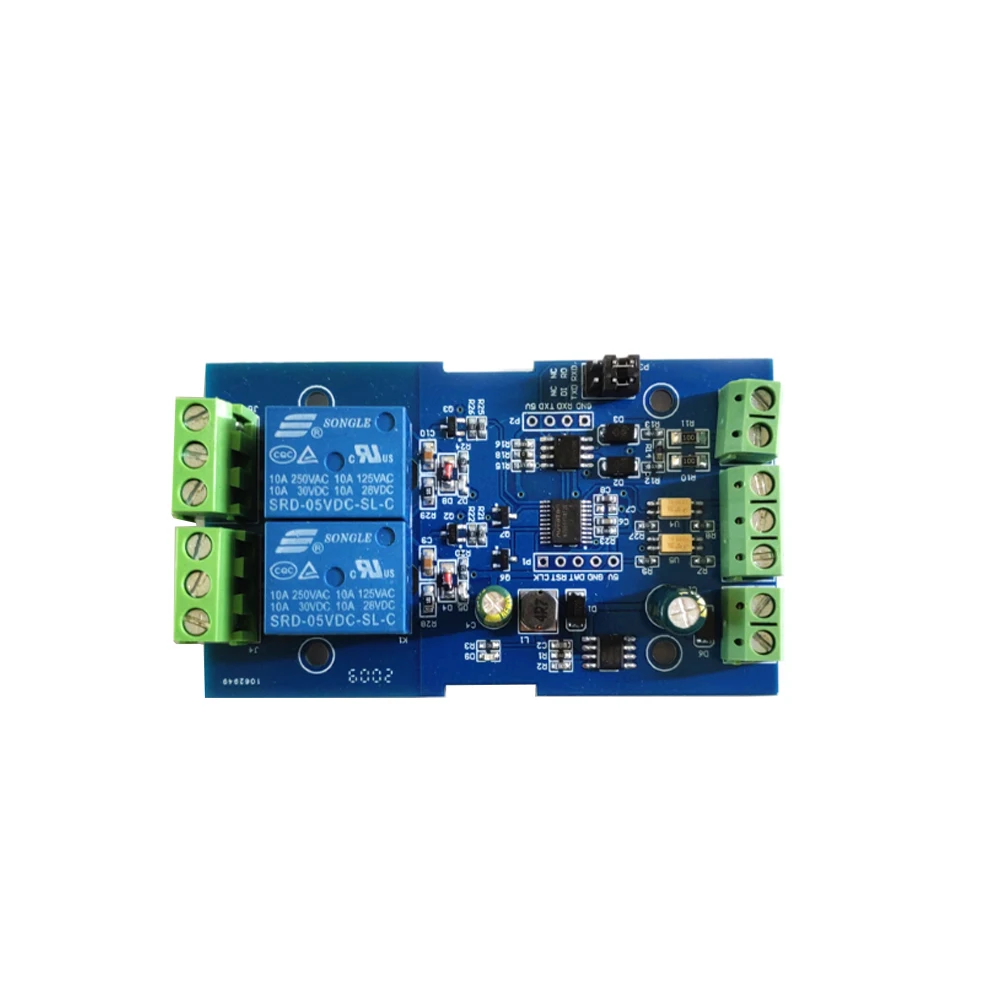

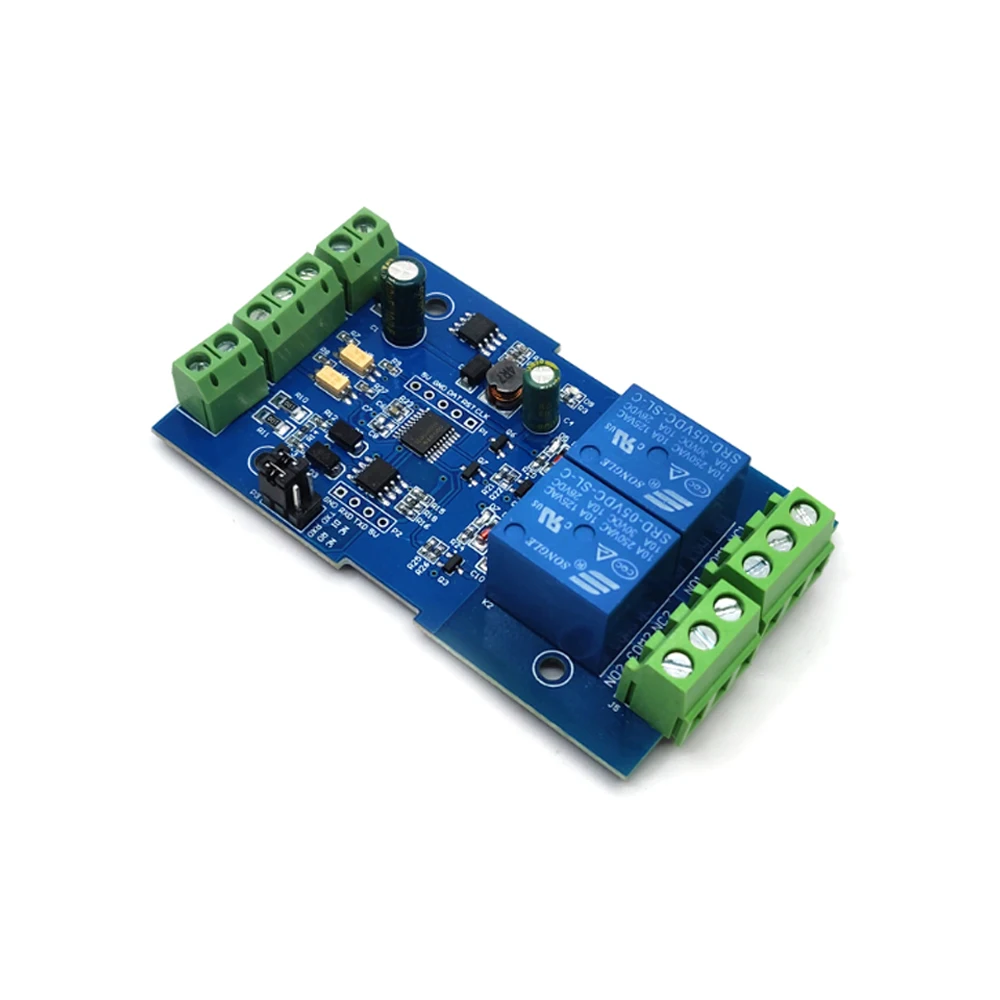

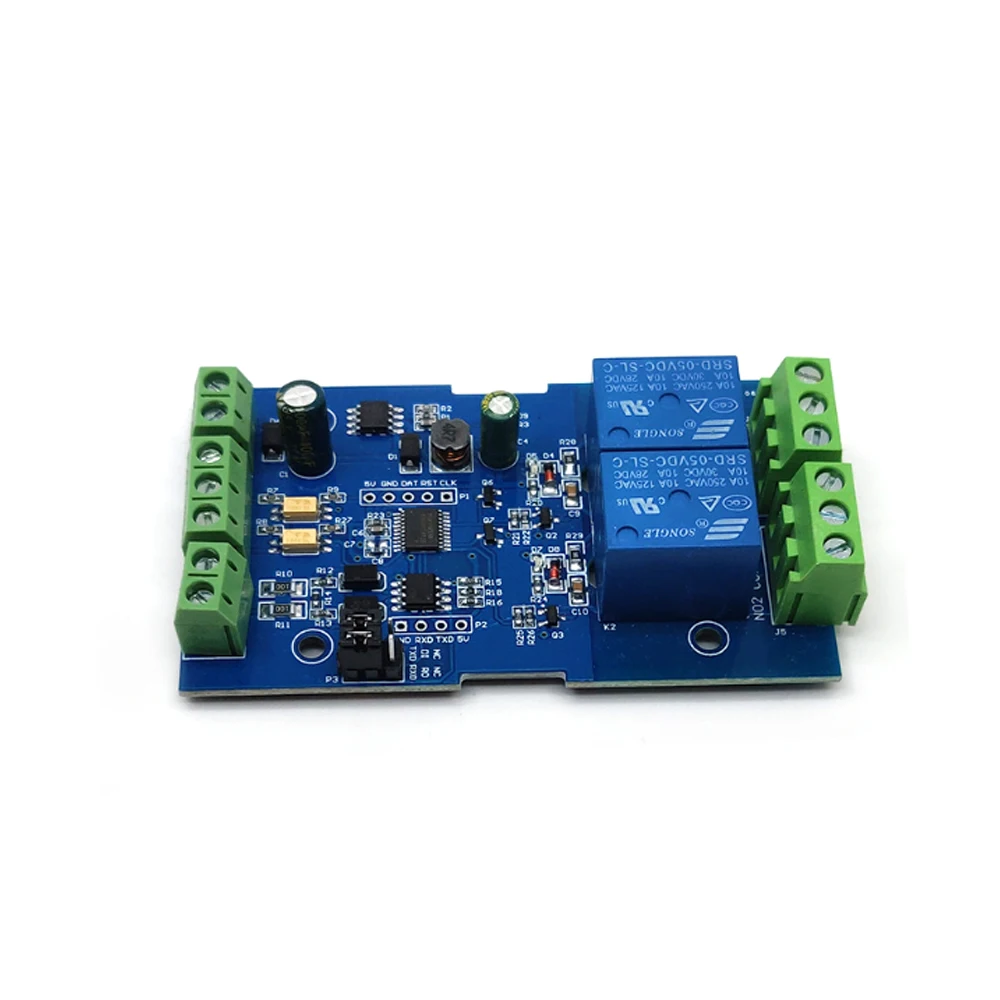

Двойной канальный релейный модуль оснащен зрелый и стабильный 8-битный MCU и RS485 уровень коммуникационная микросхема. Используя стандартный RTL формат RS485 протокол связи, он может реализовать 2 оптических передатчика обнаружения входного сигнала и 2 канала релейного выхода, который используется для цифрового обнаружения или контроля мощности случаев.
Параметры продукта
1. Встроенный зрелый и стабильный 8bit MCU и MAX485 чип преобразования уровня
2. Протокол связи: Поддержка стандартного протокола Modbus RTU
3. Интерфейс связи: поддержка интерфейса RS485/TTL UART
4. Скорость передачи данных: 4800/9600/19200, по умолчанию 9600bps, поддержка энергосбережения
6. Диапазон входного сигнала оптопары: DC3.3-30V (этот вход не может использоваться для управления реле)
7. Выходной сигнал: релейный переключатель сигнала, руководство поддержки, выключение вспышки, режим выключения вспышки, выключение вспышки/Вспышка
Основание Кол-во Временная задержка является 0,1 S, а максимальная флэш-память-off мерцание/мигание-нерабочее время может быть установлен в качестве
0xFFFF * 0,1 S = 65535*0,1 S = 6553.5S
8. Адрес устройства: диапазон 1-255, по умолчанию 255, поддержка отключения питания
9. Бортовой 1 выход 5V, 10A/250V AC 10A/30 реле постоянного тока, может сосать непрерывно
100000 раз, с защитой от выпадения диода, короткое время отклика
10. Бортовой индикатор реле
11. Напряжение питания: DC7-24V, с защитой от обратного подключения
1.VCC, GND: DC7-24V Потребляемая мощность2.DC3.3-30V оптопара Входной сигнал:
В 1: канал 1 положительный
IN2: канал 2 положительных
GND _ IN: общий терминал отрицательный
3. A +, B-: Интерфейс связи RS485, A +, B-соответственно подключены к A +, B-внешнего управляющего терминала
4. Реле 1 выходной сигнал переключателя
NC1,: нормально закрытый терминал, короткий до COM1 до закрытия реле, и приостановлено после закрытия;
COM1: открытый конец;
NO2: обычно открытый конец, реле приостановлено до закрытия, и коротко до COM1 после закрытия.
5. Реле 2 переключатель сигнала выхода
NC2,: нормально закрытый терминал, короткое замыкание с COM2 до закрытия реле и приостановление после закрытия;
Ком2: открытый конец;
NO2: обычно открытый терминал, реле приостановлено до закрытия, и коротко до COM2 после закрытия.
6. Индикатор реле: загорается, когда реле закрыто
7. GND, RXD, TXD: TTL коммуникационная плата интерфейса UART, GND, RXD, TXD соответственно подключены к GND, TXD, RXD внешнего управляющего терминала, поддерживает подключение 3,3 V/5В внешняя TTL последовательного порта
8. Выбор последовательного порта RS485 и TTL, при использовании связи RS485, DI подключается к TXD, RO подключается к RXD, при использовании TTL связи, и DI, и RO подключается к NC
Описание инструкции Modbus RTU
Устройства Modbus выполняют соответствующие операции, получая инструкции Modbus RTU от внешнего управляющего терминала (например, хост-компьютер/MCU). Инструкции по кадрам обычно состоят из адреса устройства, функционального кода, адреса регистрации, данных регистрации и контрольного кода. Длина оправы зависит от функционального кода. -Как правило, первым байтом каждого кадра данных является адрес устройства, диапазон которого может быть установлен 1-255, по умолчанию 255 (ie 0xFF), И последние 2 байта-это контрольный код CRC.
Предполагая, что адрес устройства 255, обычно используемые команды Modbus RTU следующие:
1. Включение Реле № 1 (ручной режим)
Отправка: FF 05 00 00 FF 00 99 E4
Возврат: FF 05 00 00 FF 00 99 E4
Примечания: (1) 3-4 байта отправленного кадра представляют адрес реле. Адреса реле 1-релейные 8-0x0000, 0x0001,0x0002, 0x0003, 0x0004, 0x0005, 0x0006 0x0007
(2) 5-6 байт передающего кадра представляют данные, 0xFF00 означает открытие реле, и 0x0000 означает закрытие реле.
2. Выключите реле № 1 (ручной режим)
Отправка: FF 05 00 00 00 00 D8 14
Возврат: FF 05 00 00 00 00 D8 14
3. Включите реле № 2 (ручной режим)
Отправка: FF 05 00 01 FF 00 C8 24
Возврат: FF 05 00 01 FF 00 C8 24
4. Выключите реле No. 2 (ручной режим)
Отправка: FF 05 00 01 00 00 89 D4
Возврат: FF 05 00 01 00 00 89 D4
5. Включите все реле
Отправка: FF 00 00 00 08 01 FF 30 1D.
Возврат: FF 00 00 00 08 41 D3
6. Выключите все реле:
Отправка: FF 0F 00 00 00 08 01 00 70 5D
Возврат: FF 00 00 00 08 41 D3
7, установите адрес устройства на 1
Отправка: 00 10 00 00 00 01 02 00 01 6A 00
Возврат: 00 10 00 00 00 01 02 00 01 6A 00
Примечания: 9 байт отправительной рамки, 0x01-это адрес написанного устройства
8. Установите адрес устройства на 255
Отправка: 00 10 00 00 00 01 02 00 FF EB 80
Возврат: 00 10 00 00 00 01 02 00 FF EB 80
Примечания: 9 байт 0xFF рамки отправки-это адрес написанного устройства
9. Прочитайте адрес устройства
Отправка: 00 03 00 00 00 01 85 дБ
Возврат: 00 03 02 00 FF C5 C4
Примечания: 5-й байт возвращаемого кадра, 0xFF-это адрес устройства
10. Чтение статуса реле
Отправка: FF 01 00 00 00 08 28 12
Возврат: FF 01 01 01 A1 AO
Примечания: Bit0 -- Bit7 4-го байта возвращаемого кадра 0x01 представляют реле 1 -- РЕЛЕ 8, 0 закрыто, 1 открыт
11. Считывание статуса ввода оптопары
Отправка: FF 02 00 00 08 6C 12
Возврат: FF 02 01 01 51 AO
Примечания: IN1--IN8 4-го байта возвращаемой рамы 0x01 представляет входной сигнал оптопары 1 -- оптопары 8, 0-низкий уровень, 1-высокий уровень
12. Установите скорость передачи данных до 4800
Отправка: FF 10 03 E9 00 01 02 00 02 4A 0C.
Возврат: FF 10 03 E9 00 01 C5 A7
Примечания: 9-й байт кадра отправки-это значение настройки скорости передачи, 0x02, 0x03, x04 представляют 4800,
9600, 19200
13. Установите скорость передачи данных до 9600
Отправка: FF 10 03 E9 00 01 02 00 03 8B CC
Возврат: FF 10 03 E9 00 01 C5 A7
14. Установите скорость передачи данных до 19200
Отправка: FF 10 03 E9 00 01 02 00 04 CA 0E
Возврат: FF 10 03 E9 00 01 C5 A7
15, прочитайте скорость передачи данных
Отправка: FF 03 03 E8 00 01 11 A4
Возврат: FF 03 02 00 04 90 53
Примечания: 5-й байт возвращаемого кадра представляет скорость передачи данных, 0x02, 0x03 и x04 представляют 4800, 9600, 19200 соответственно
16, откройте реле No. 1 (режим закрытия вспышки 2S)
Отправка: FF 10 00 03 00 02 04 00 04 00 14 C5 9F
Возврат: FF 10 00 03 00 02 A4 16
Примечания: (1) 3-4 байта отправленного кадра представляют адрес реле. Адреса реле 1-РЕЛЕ 8-0x0003, 0x0008, 0x000D 0x0012, 0x0017, 0x001C, 0x0021, 0x0026
(2) 10th-11th байт направляющего рамка представляет собой задержки заданное значение, то такая задержка основание 0,1 S, таким образом, время задержки 0x0014*0,1 = 20*0,1 S = 2S, и реле автоматически отключается после 2S.
17, выключите реле No. 1 (режим вспышки 3S)
Отправка: FF 10 00 03 00 02 04 00 02 00 1E A5 99
Возврат: FF 10 00 03 00 02 A4 16
Примечания: (1) 3-4 байта передающего кадра представляют адрес реле, адреса реле 1-РЕЛЕ 8-0x0003, 0x0008, 0x000D, 0x0012, 0x0017, 0x001C, 0x0021,0x0026
(2) 10th-11th байт отправляемого рамка представляет собой задержки заданное значение, то такая задержка основание 0,1 S, таким образом, время задержки 0x001E * 0,1 = 30*0,1 S = 3S, И реле автоматически отключается после 3S
Простые инструкции
Модуль реле Modbus может получать Modbus от хост-компьютера/MCU через интерфейс RS485/TTL UART
Инструкции RTU для выполнения связанных операций. Следующее для использования. Верхнее компьютерное программное обеспечение открывает реле 1 через интерфейс RS485
(Ручной режим) в качестве примера, предполагая, что адрес устройства составляет 255, а скорость передачи данных-9600, шаги следующие:
1, VCC, GND соответственно соединены с положительными и отрицательными полюсами источника питания;
2, A +, B-соответственно USB к A + и B-выхода модуля RS485;
3. Откройте программное обеспечение хост-компьютера «ModbusRTU configuration tool», выберите правильный номер порта и выбор скорости передачи данных
9600, адрес указан в 255, нажмите «открыть последовательный порт»;
4. Нажмите «JD1 открыть» снова, чтобы включить реле 1, и индикатор светильник реле 1 включен.
Как показано ниже:
Как создать код проверки
Когда команда Modbus RTU отправляется через готовое компьютерное программное обеспечение хоста (например: Modbus RTU configuration tool),Код проверки CRC генерируется автоматически. Если вы хотите использовать программное обеспечение для отладки последовательного порта (например, SSCOM) для тестирования реле ModbusДля электрических модулей необходимо вручную сгенерировать контрольный код CRC и разместить его в конце рамы отправки, например, включить первое реле (Ручной режим):1. Состав направляющей рамы для открытия/закрытия реле (ручной режим):Адрес устройства (1 байт) + код функции (1 байт) + адрес регистрации (2 байта) + данные регистрации (2 байта) + контрольный код CRC (2 байта)2. Предположим, что адрес устройства 0xFF, первые 6 байтов рамы отправки:FF 05 0000 FF 00
4. После обмена высокими и низкими байтовыми позициями результатов проверки E499, получен код проверки CRC 99E4, и полныйОтправка рамы: FF 05 00 00 FF 00 99 E45. Отправка кадра в модуль реле Modbus через последовательное программное обеспечение отладки SSCOM V5.13.1Включите первое реле (ручной режим)Следующим образом:
