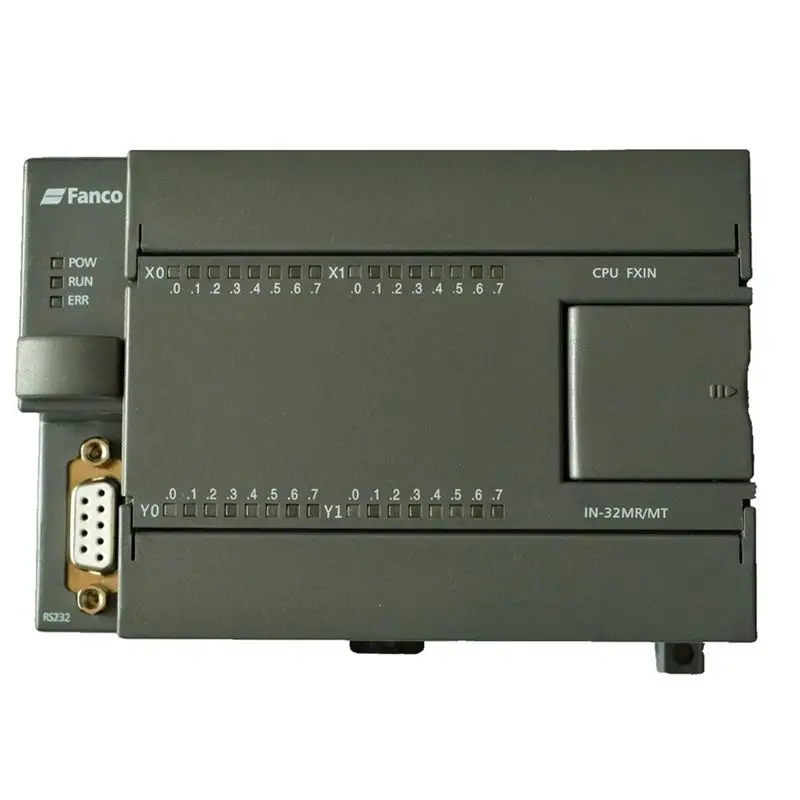

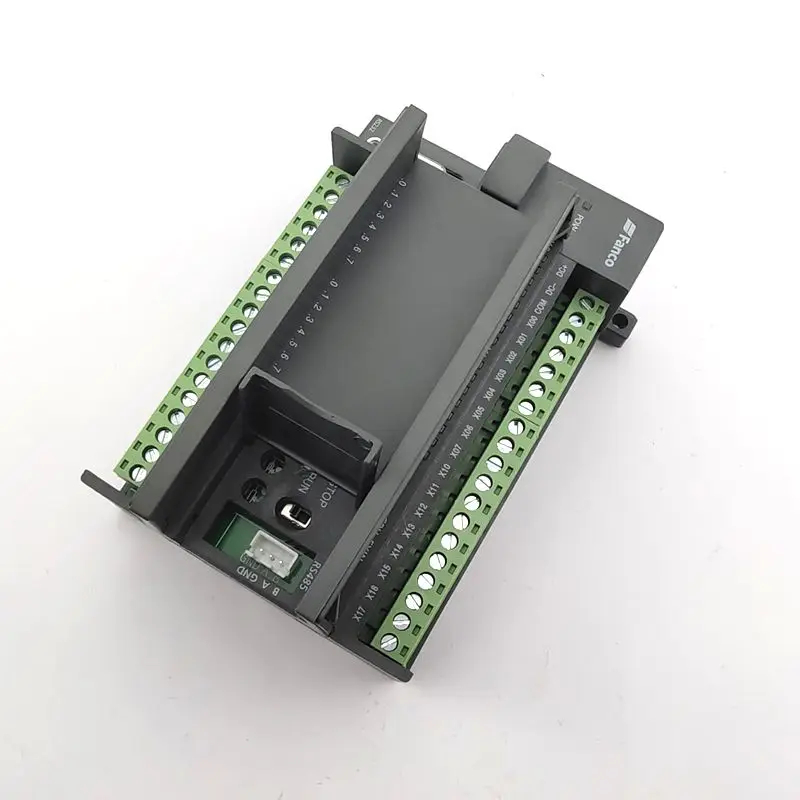

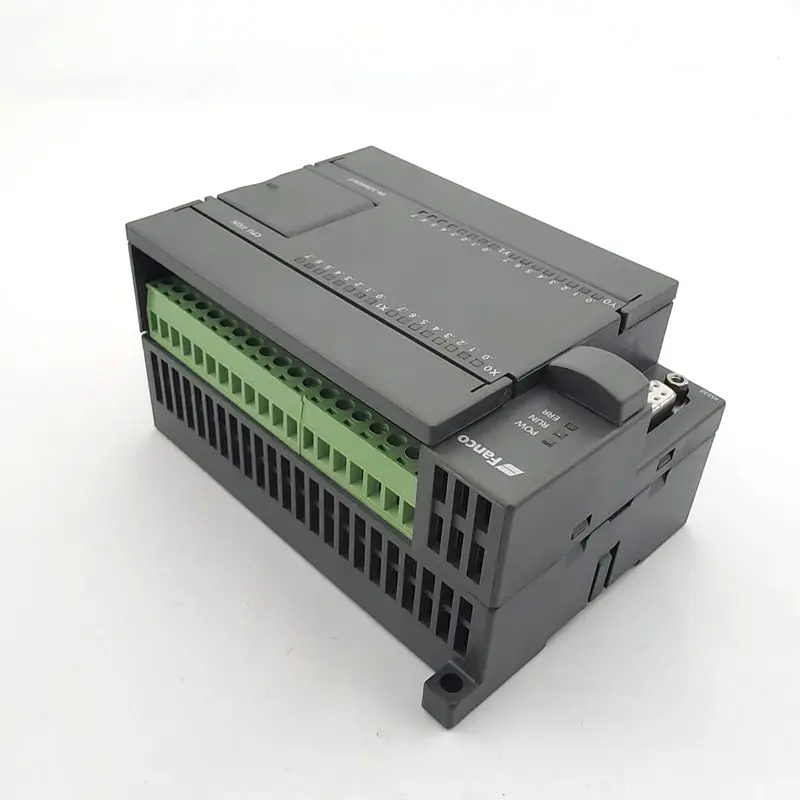

ПЛК промышленная плата управления FX1N 32MT DC24V 4 выхода на выход 16 точечный ввод

ПЛК промышленная плата управления FX1N 32MT DC24V 4 выхода на выход 16 точечный ввод

Функциональное описание FX1N-32MT продукта

Примечания к покупке:

Проект

Производительность

Метод управления операцией

Режим многократного сканирования сохраненной программы

Режим управления входом и выходом

Пакетный режим (при выполнении конечной инструкции), команда обновления ввода и вывода, функция захвата импульса

Язык программирования

Схема лестницы, инструкции SFC

Программное обеспечение для программирования лестницы

Разработчик GX, GX Works2

Память программы

8K шаг EEPROM

Тип инструкции

Прямая инструкция

27

Инструкция для ступенчатой лестницы

2

Базовая Инструкция по применению

70

Скорость инструкции

Основные инструкции

0.1мкс-0,55 МКС инструкция

Инструкции по применению

0.8мкс-10мкс инструкция

Входной выход

Входное реле X

X0-X127,128 точек

Выходное реле Y

Y0-Y127,128 poinst

Вспомогательное реле м

Общее использование

M0-M1523,1524 точек

Специальное использование

M8000-M1535,1152 точек (после снижения мощности M500)

Состояние S

S10-S999,1000 точек

Таймер T

100 мс

T0-199,200 точек

10 мс

T200-T245,46 точек

1 мс

T246-T249,4 точки

Накопление 100 мс

T250-T255,6 точек

Счетчик C

Счетчик 16 бит

C0-C199,200 точек (после снижения мощности C100)

Счетчик 32 бит

C200-C255,56 точек

Регистр данных

Общее использование

D0-D500 (после снижения мощности D200),500 точек

Специальное использование

D8000-D8255,255 точек

Индексация

V7-V0,Z7-Z0,16 точек

Вложенная указка

P0-P127,128 точек

Постоянная

K 16 бит

-32768-32767

K 32 бит

-2 147 483 648-2 147 483 647

H 16 бит

0-FFFF

H 32 бит

0-ffffff

Поддержка набора инструкций

27 основных инструкций

Mnemonic, name

Функция

Доступные мягкие компоненты

[LD] Возьмите

Операция «СТАРТ» контакт

XYMSTC

[LD] Поверните назад

Операция «b» контакт

XYMSTC

[LDP] Возьмите Пульс поднимающийся край

Rising edge определяет начало операции

XYMSTC

[LDF] Возьмите Пульс падающего края

Падающий край определяет начало операции

XYMSTC

[И] и

Контакт серии "a"

XYMSTC

[ANI] и разворот

Контакт серии "b"

XYMSTC

[ANDP] с импульсным подъемом

Rising edge обнаруживает соединение серии a

XYMSTC

[ANDF] с краем падения пульса

Falling edge определяет последовательное соединение

XYMSTC

[Или] или

Параллельный контакт «А»

XYMSTC

[ORI] или inversion

Параллельный контакт «b»

XYMSTC

[ORP] или импульсный подъем

Rising edge обнаруживает параллельное соединение

XYMSTC

[Выход] выход

Команда привода катушки

YMSTC

[Набор] набор

Команда удержания катушки

YMS

[RST] сброс

Команда сброса катушки

YMSTCD

[Пожалуйста] Пульс с восходящей кромкой

Команда обнаружения Rising edge

YM

[PLF] Пульс с восходящей кромкой

Инструкция по обнаружению падающих краев

YM

[MC] Master

Соединительная катушка общей серии

[MCR] сброс master

Очищающая катушка общей серии

[MPS] на стек

Операционное хранилище

[MRD] Чтение стека

Индикация памяти

[MPP] выскакивание

Сохраните Чтение и сброс

[INV] обратный

Обратный результат операции

[NOP] пустая операция

Никаких действий

[Конец] конец

Конец программы последовательности

Инструкции по схеме двухступенчатой лестницы

STL ступенчатая лестница

Запуск ступенчатой лестницы

Возвратная плата

Конец ступенчатой лестницы

Инструкция по применению

Классификация

FNC NO.

Инструкция mnemonic

Название инструкции

Высокая скорость обработки

56

SPD

Плотность импульса

57

PLSY

Импульсный выход

59

PLSR

Импульсный выход с регулируемой скоростью

Простая команда

66

Альт

Альтернативный выход

67

Рампа

Сигнал пандуса

Позиционирование

156

ZRN

Возврат происхождения

157

PLSV

Переменный импульсный выход

158

DRVI

Соответствующий контроль положения

159

DRVA

Контроль абсолютного положения

Контактная инструкция сравнения

224

LD =

Начало работы (S1) = (S2) включение

225

Лдпх

Начало работы (S1) Выключение (S2) включение

226

Лдпх

Начало работы (S1) Выключение (S2) включение

228

Лдпх флуоресцентный

Начало работы (S1) turn (S2) включить

229

Ld30d =

Начало работы (S1) ≤(S2) включение

230

Ld30d =

Начало работы (S1) ≥(S2) включение

232

И =

Соединение серии (S1) = (S2) Проводимость

233

Андрид

Соединение серии (S1) Проводимость (S2)

234

Андрид

Соединение серии (S1) Проводимость (S2)

Контактная инструкция сравнения

236

Andrasis>

Соединение серии (S1) conduc( S2) проводимость

237

Андрид =

Соединение серии (S1) ≤(S2) Проводимость

238

И> =

Соединение серии (S1) ≥(S2) Проводимость

240

Или =

Параллельное соединение (S1) = (S2) Проводимость

241

Орхидея

Параллельное соединение (S1) Проводимость (S2)

242

Орхидея

Параллельное соединение (S1) Проводимость (S2)

243

Орхидея Шэньчжэнь

Параллельное соединение (S1) conduc( S2) проводимость

244

Оркестр =

Параллельное соединение (S1) ≤(S2) Проводимость

245

Оркестр =

Параллельное соединение (S1) ≥(S2) Проводимость

Классификация

FNC NO.

Инструкция mnemonic

Название инструкции

Диаграмма потока процедуры

00

CJ

Условный прыжок

01

Вызов

Subroutine вызов

02

Сарет

Subroutine возврат

06

Фэнд

Конец основной программы

07

WDT

Таймер Watchdog

08

Для

Повторный диапазон начинается

09

Следующий

Конец повторного диапазона

Передача и сравнение

10

CMP

Сравнение

11

ZCP

Региональные сравнения

12

MOV

Передача

15

Бмов

Пакетная передача

18

BCD

BCD обмен

19

Контейнер

Обмен Бин

Четыре арифметических операции

20

Добавить

Сложение ящика

21

Суб

Вычитание ящика

22

MUL

Размножение Бин

23

DIV

Деление ящика

24

Inc.

Приращение Бин

25

Дек

Обезвоживание ящика

26

Палочка

Логика и

27

WOR

Логично или

28

Шхор

Логический XOR

Смещение вращения

34

SFTR

Правый сдвиг

35

SFTL

Левый сдвиг

38

SFWR

Сменная запись

39

SFRD

Переключение записи

Обработка бит

40

ZRST

Сбросить все

41

Деко

Декодирование

42

ENCO

Кодирование
