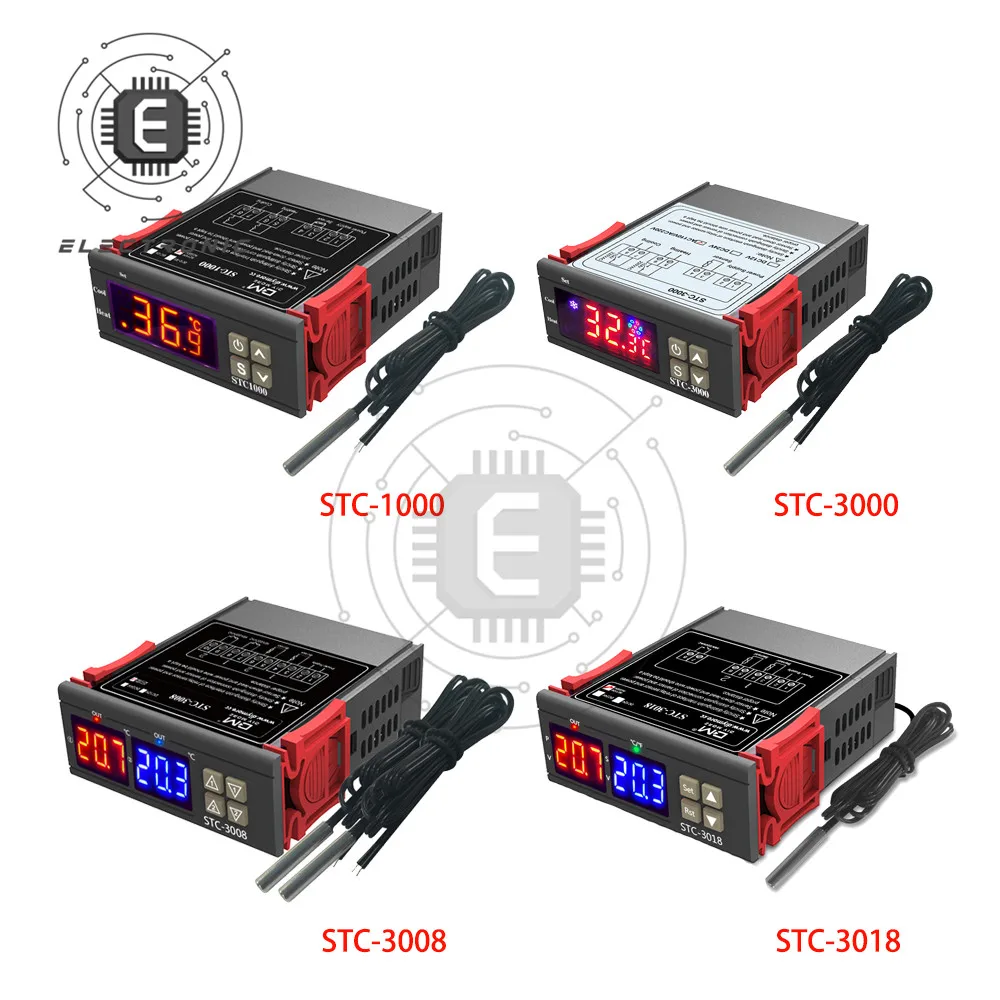

STC-1000 STC-3000 STC-3008 STC-3018 светодиодный цифровой регулятор температуры Термостат

STC-1000 STC-3000 STC-3008 STC-3018 светодиодный цифровой регулятор температуры Термостат

STC-1000 STC-3000 STC-3008 STC-3018 светодиодный цифровой Температура контроллер термостат терморегулятор инкубатор 12V 24V 110V 220V

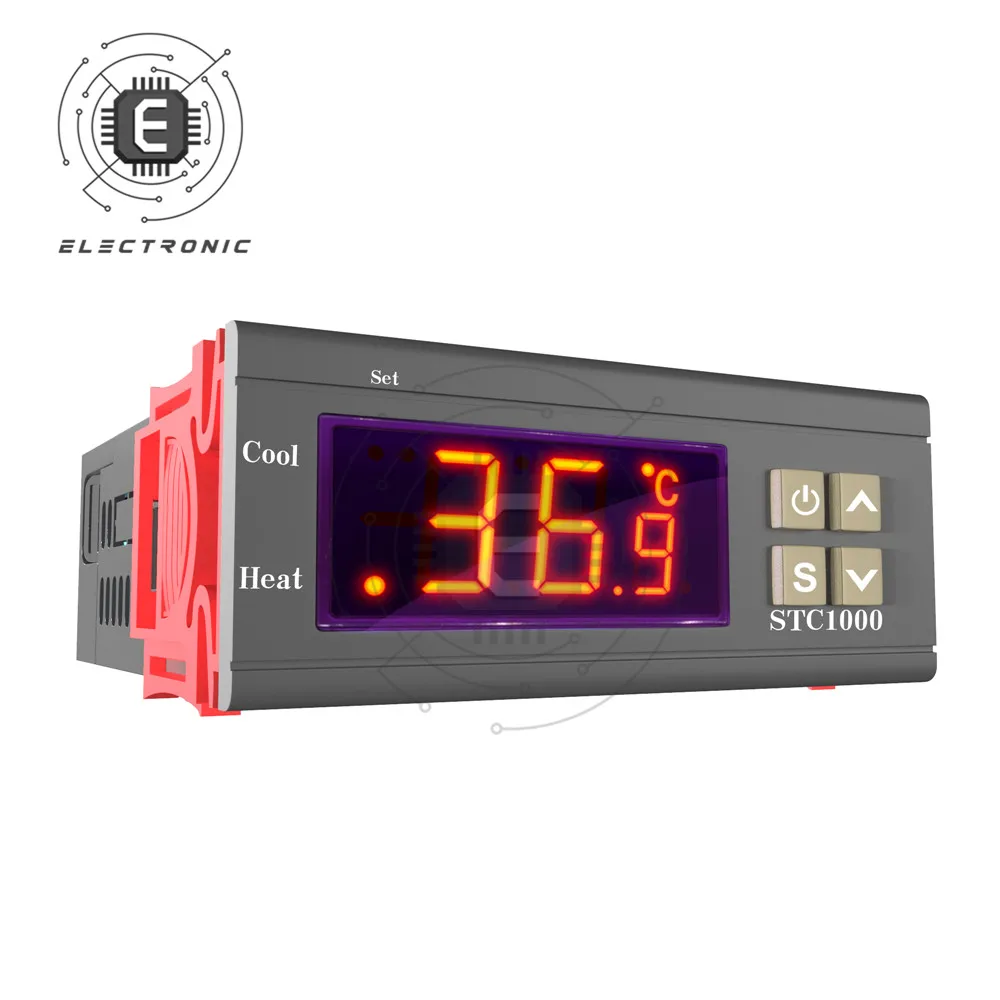

Модель: STC-1000

Переключение режимов между прохладным и теплым; Контроль температуры путем установки значения настройки температуры и значения разницы; Калибровка температуры; Контроль охлаждения выход задержка защиты; Будильник, когда температура превышает предел температуры или когда ошибка датчика.

Технические параметры:

1. Диапазон измерения температуры: -50 °C ~ 99 °C

2. Разрешение: 0,1 ° C;

3. Точность: +- 1 °C (-50 °C ~ 70 °C);

4. Задержка срабатывания датчика: 1 минута

5. Источника питания: переменный ток 110-220V 50/60Hz AC/DC 12V DC 24V, DC12-72V (Выберите тип источника питания в тех случаях, когда вы размещаете заказ);

6. Потребляемая мощность: <3 Вт;

7. Датчик: Датчик NTC (1 шт.);

8. Контактная мощность реле:Два реле крутой 10А/220В переменного тока; Тепло 10А/220В переменного тока;

9. Температура окружающей среды: 0 ° C ~ 60 ° C;

10. Температура хранения: -30 °C ~ 75 °C;

11. Относительная влажность: 20% ~ 85%(Без конденсата)

12. Длина датчика: 1,0 м

13. Размер передней панели: 75x34,5 мм; Размер изделия: 75x34,5x85 мм; Размер крепления: 71x29мм

Инструкция по меню

Код

Функция

Набор диапазона

По умолчанию

F1

Значение температурного набора

-50,0 ~ 99,9 °C

10,0 °C

F2

Разница в наборе значений

0,3 ~ 10,0 °C

0,5 °C

F3

Время задержки компрессора

1 ~ 10 минут

3 минуты

F4

Значение калибровки температуры

-10,0 °C ~ 10,0 °C

0 °C

Инструкция по эксплуатации ключа

1. Способ проверки параметров:

При нормальном рабочем состоянии нажмите кнопку «вверх», которая отображает значение настройки температуры; Нажмите кнопку «вниз», чтобы отобразить значение разницы.

2. Способ установки параметров:

В соответствии с контроллер нормальное рабочее состояние, нажмите кнопку "s" ключ в течение 3 секунд изменение языка или больше, чтобы войти параметр изменить режим, а "набор" индикатор светильник, на экране отображается первый код меню «F1».

Нажмите «вверх» или «вниз», чтобы настроить вверх и вниз и отобразить меню iem и код пункта меню. Нажмите кнопку «s», чтобы отобразить значение параметра текущего меню. Нажмите кнопку «s» и удерживайте «вверх» или «вниз» одновременно, чтобы выбрать и быстро отрегулировать значение параметра текущего меню. После завершения настройки, нажмите и отпустите кнопку «(I)» мгновенно, чтобы сохранить Измененное значение параметра и вернуться, чтобы отобразить нормальное значение температуры. Если ключ не работает в течение 10 секунд, система не будет сохранять модифицированный параметр, экран обратно для отображения нормальной температуры.

3. Восстановление данных системы

При электрификации система будет проверять себя, экран будет отображаться «Er», если ошибка выхода, пожалуйста, нажмите любую клавишу в это время, и он восстанавливает значение по умолчанию и войти в обычный рабочий режим, рекомендуется сбросить значение параметра в таких условиях.

Описание ошибки/тревоги

Сигнализация, когда ошибка датчика: контроллер Активирует режим тревоги об ошибке датчика, когда датчик Открыть Цепь или короткое замыкание, все состояние работы закрыто с помощью звуковых сигналов тревоги, И трубка nixie отображает «EE», нажмите любую клавишу, чтобы отменить сигнал тревоги, система снова отобразит нормальную температуру, когда ошибка и ошибка будут устранены.

Будильник, когда измерительная температура превышает Диапазон измерения температуры: контроллер активирует функцию оповещения об ошибках, когда измерительная температура превышает Диапазон измерения температуры, весь статус бега закрыт звуковыми сигналами, И трубка nixie отображает «HH», нажмите любую клавишу, чтобы отменить звуковой сигнал, Система снова отображает нормальный режим работы, когда температура восстанавливает нормальный диапазон измерений.

Правила безопасности

★Опасность:

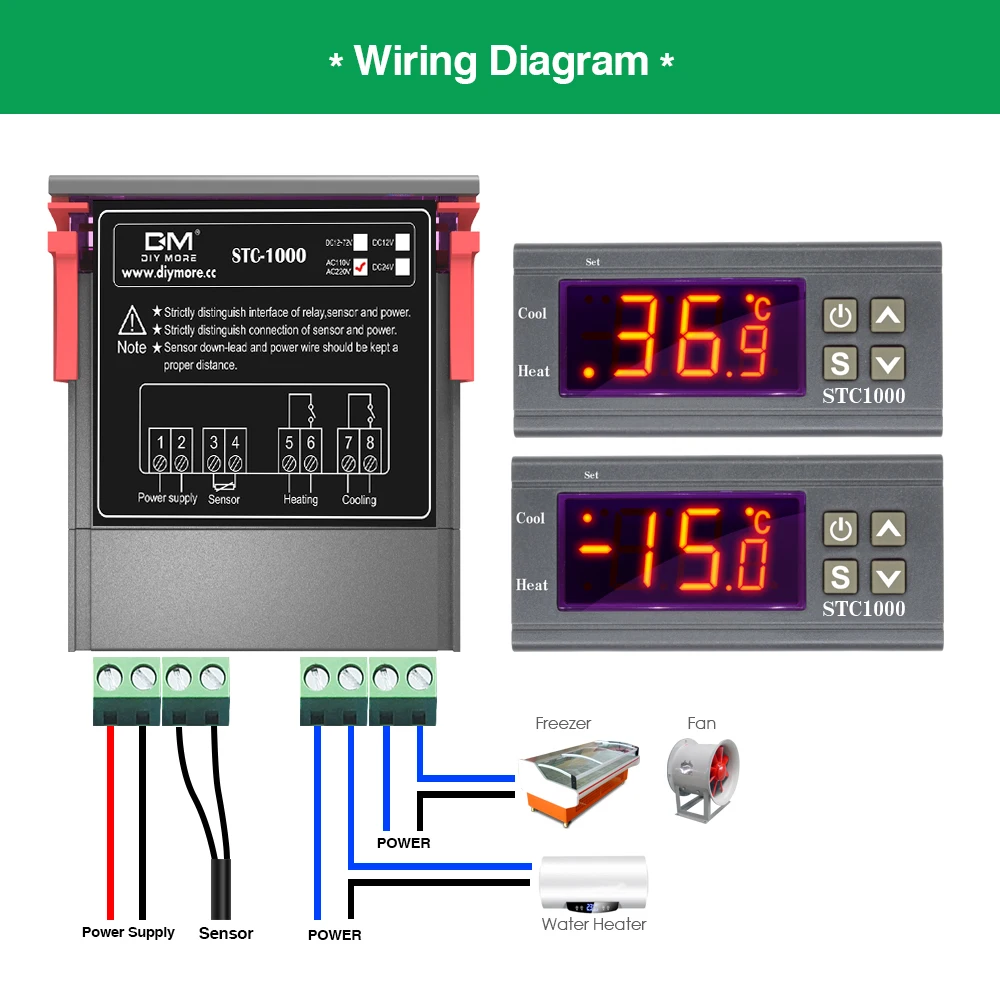

1. Строго отличить датчик вниз-свинца, провод питания и выходной релейный интерфейс друг от друга, и запрещать неправильный

Соединения или Перезагрузка реле.

2. Опасности: запрещают подключение проводных терминалов без отключения электричества.

★Предупреждение:

Запрещено использовать машину в условиях повышенной влажности, высокой температуры., сильного электромагнитного вмешательства или

Сильная коррозия.

★Примечание:

1. Источник питания должен соответствовать значению напряжения, указанному в инструкции.

2. Чтобы избежать помех, датчик вниз-свинца и провод питания должны быть на расстоянии.

Посылка включает в себя:

1 х контроллер температуры

1 х датчик температуры

Модель: STC-3008

Код

Функция

Набор диапазона

По умолчанию

P0

Компрессор 1 время задержки

0-60 мин

0 мин

P1

Компрессор 2 время задержки

0-60 мин

0 мин

P2

Высокотемпературная сигнализация

55-120 °C

120 ° C

P3

Сигнал тревоги низкой температуры

55-120 °C

-55 °C
