Характеристики
Драйвер TB6600 для шагового двигателя 12-48 В постоянного тока модуль платы
Описание товара
DC 12V-48V TB6600 Драйвер шагового двигателя плате контроллера Модуль 4A 5A одноосевой шаговый двигатель ЧПУ гравировальный станок

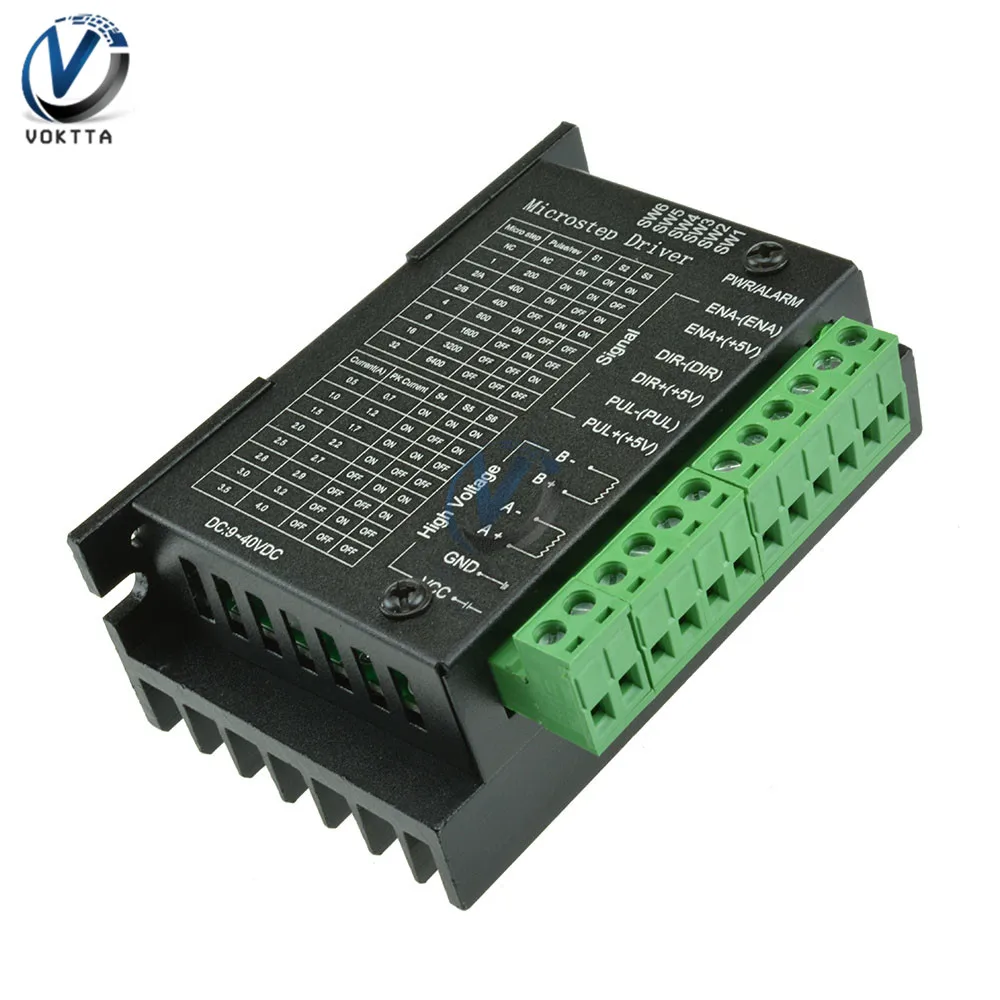

TB6600 Драйвер шагового двигателя

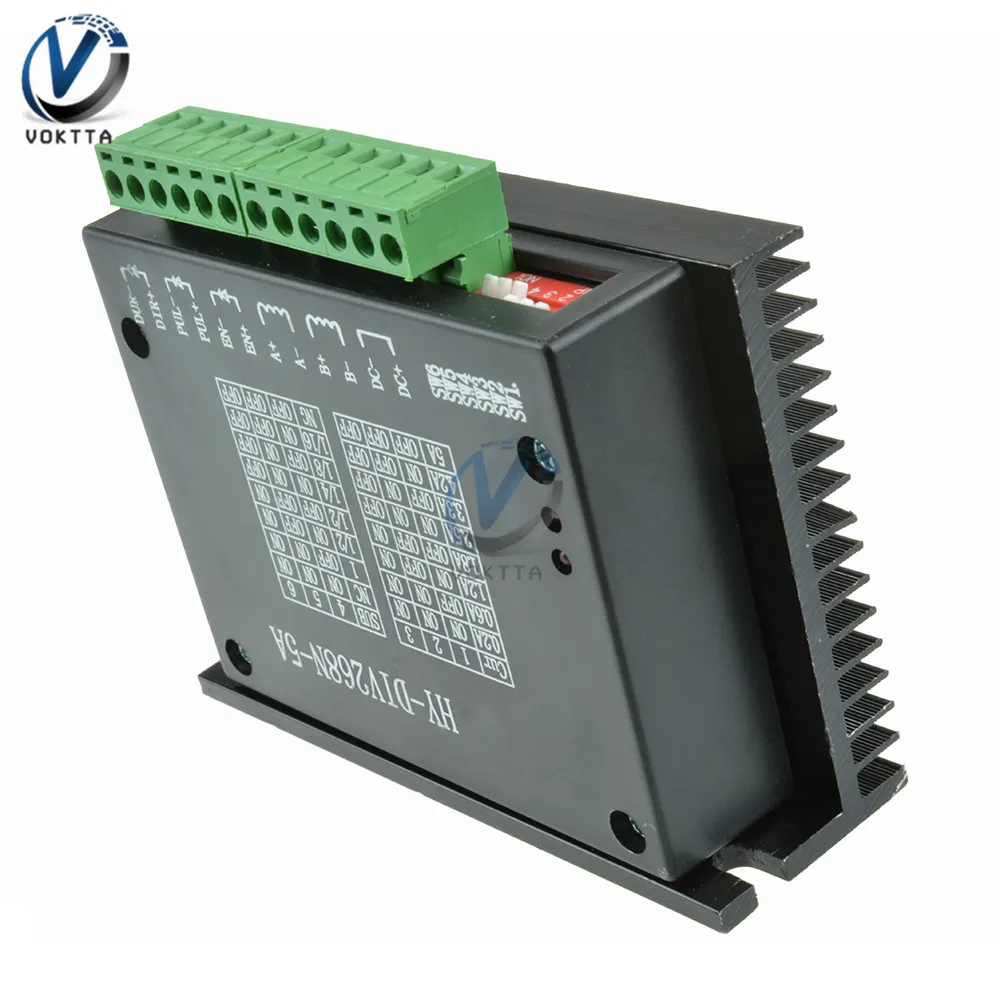

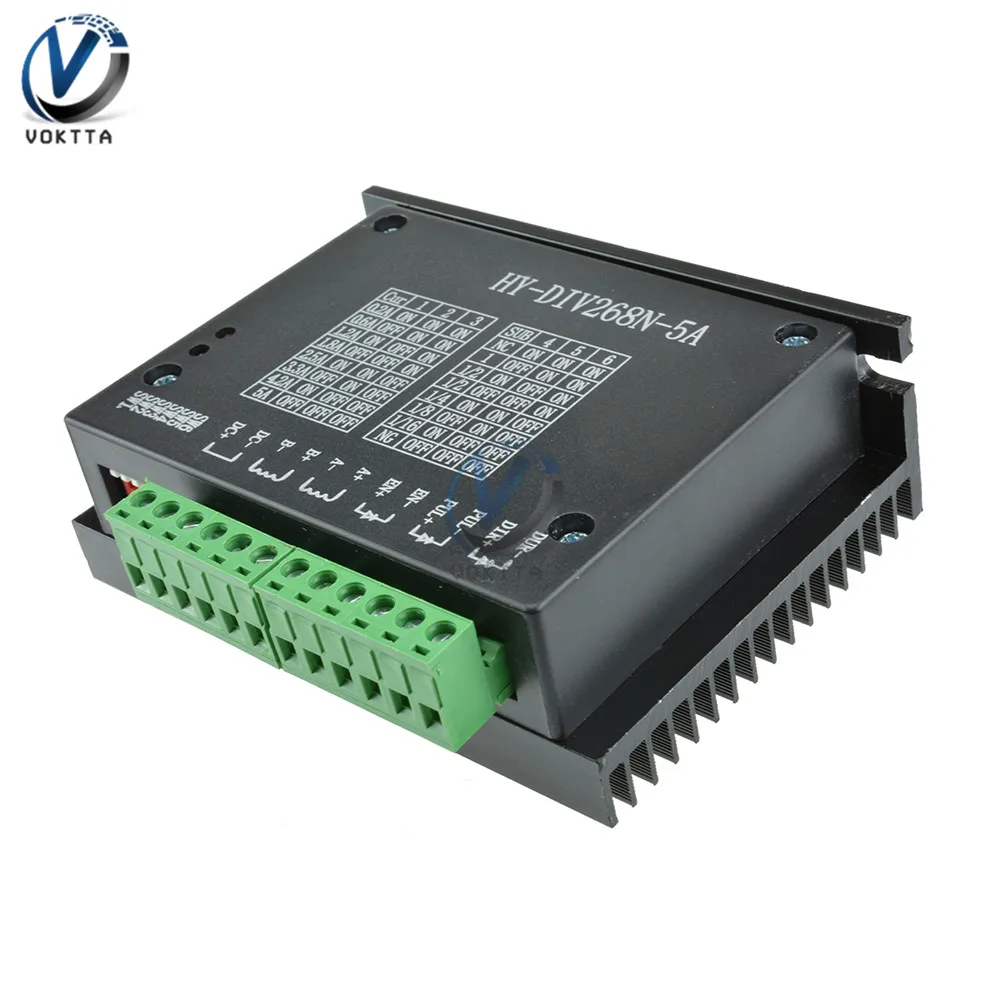

Описание:HY-DIV268N-5A двухфазный гибридный шаговый двигатель с блоком питания 12 ~ 48 В постоянного тока, подходит для привода. Двухфазный гибридный шаговый двигатель, динамическое напряжение 12-48 В, ток менее 5А, наружный диаметр 35-86 мм. Этот привод использует управление циклом тока, Пульсация крутящего момента двигателя очень мала, Низкая скорость работы очень гладкая, почти без вибрации и шума. Высокоскоростной Крутящий момент намного выше, чем у других двухфазных приводов, высокая точность позиционирования. Широко используется в гравировальном станке, станке с ЧПУ, упаковочном оборудовании и других требованиях высокого разрешения на устройстве. Особенности:-Среднее Управление током, двухфазный синусоидальный выходной ток привода-Источник питания постоянного тока 12 ~ 48 В, внутренняя интеграция регулятора 12 В и 5 В-Оптически изолированный вход/выход сигнала-Защита от перенапряжения, низкого напряжения, перегрузки по току и белого короткого замыкания-Входное напряжение DC 12 ~ 48V вход-Входной ток от 1 до 5 ампер, выберите привод шагового двигателя.-Выходной ток 0.2A ~ 5A-Рабочая температура температуры-от 10 до 45 ℃; Температура хранения-40 ℃ до 70 ℃-Влажность не конденсируется, не падает-Газ запрещает горючий газ и проводящую пыль-Вес 200 граммИнтерфейс управления сигналом-Рисунок 1-схема проводки привода-1, определение сигналов управленияPUL +: шаг импульсного сигнала является входной стороной или положительным импульсным сигналом ввода положительного терминалаPUL-: отрицательный вход отрицательного входного импульсного сигнала или положительного импульсного сигналаDIR +: входной сигнал направления шага к положительному терминалу или вход отрицательного импульсного сигнала к положительному терминалуDIR -: Шаг направления сигнала вход отрицательной стороны или обратный Шаг импульсный сигнал входной отрицательный терминалEN +: автономный может сбросить входную сторону сигналаEN-: автономный может сбросить входной сигнал отрицательного терминалаАвтономный включенный сигнал активен, сбой привода сброса для запрещения любого импульса, выход приводаКомпонент питания выключен, двигатель удерживает крутящий момент.-Контрольные сигнальные соединения-Сигнал управления ПК может быть высоким, также может быть низким. При высокой активности контрольный сигнал-Отрицательная сторона вместе как сигнал к активному низкому, положительная сторона всех сигналов управления вместе как общий сигнал.-Например, схема выходного интерфейса открытого коллектора и PNP выглядит следующим образом:Рис. 2. Схема входного интерфейса (соединение с общим катодом)-Примечание: VCC 5V, R короткое;-VCC объемом 12V, R 1K, больше, чем 1/8 Вт резистор;-Значение VCC 24 В, R 2K, более 1/8 Вт резистор;Выбор функций (DIP-переключатель на панели привода)-Установите двигатель на шаг вращенияПривод для установки количества шагов на двигатель оборот составляет 200 (весь шаг), 400 (2 сегмента), 1600 (8 сегментов), 3200 шагов (16 сегментов).Пользователь может управлять передней панелью DIP SW3-это SW4 бит диска, чтобы установить количество шагов (например, таблицу 1):Таблица 1-Установите выходной фазовый ток-Для привода шагового двигателя крутящего момента, пользователь может управлять панелью DIP switch-SW1, SW2 должен установить выходной ток привода (RMS), положение переключателя-Соответствует выходному току, выходному току соответствует различным типам накопителя. Бетон показан в таблице 2.-Выходной ток (AТаблица 2Настройка тока-Функция полупотока-Функция полупотока-это шаг импульса 200 мс, выходной ток драйвера автоматически снижается до номинальной выходной частоты 50%, используется для предотвращения нагрева двигателя.В-четвертых, интерфейс питания-1, DC +, DC-: для подключения питания привода-DC +: уровень мощности постоянного тока, напряжение источника питания постоянного тока 12-48 В. Максимальный ток 5а. ВDC-: источник питания постоянного тока отрицательного уровня.2, A + A-B + B-: для подключения двухфазного гибридного шагового двигателяПривод и Двухфазное гибридное шаговое соединение двигателя с четырехпроводной системой, моторы параллельно и серии подключения, и метод подключения, высокая скорость работы, но ток привода большой (для тока обмотки двигателя в 1,73 раз), подключается последовательно, когда ток привода равен току обмотки двигателя.Пять, установка-Около 20 мм пространства, не может быть помещен рядом с другим отопительным оборудованием, чтобы избежать пыли, масляного тумана,Коррозионные газы, высокая влажность слишком большая и сильная вибрация +.Рис. 3.Шесть диагностических дефектов1, статус светильник указываетЗапуск: Зеленый светильник в обычной работе.ERR: Красный светильник, мощность, светильник, индикатор питанияРазмеры: 10,5x8,5x3,3 см (приблизительно) Посылка включает в себя:1 х Драйвер шагового двигателя

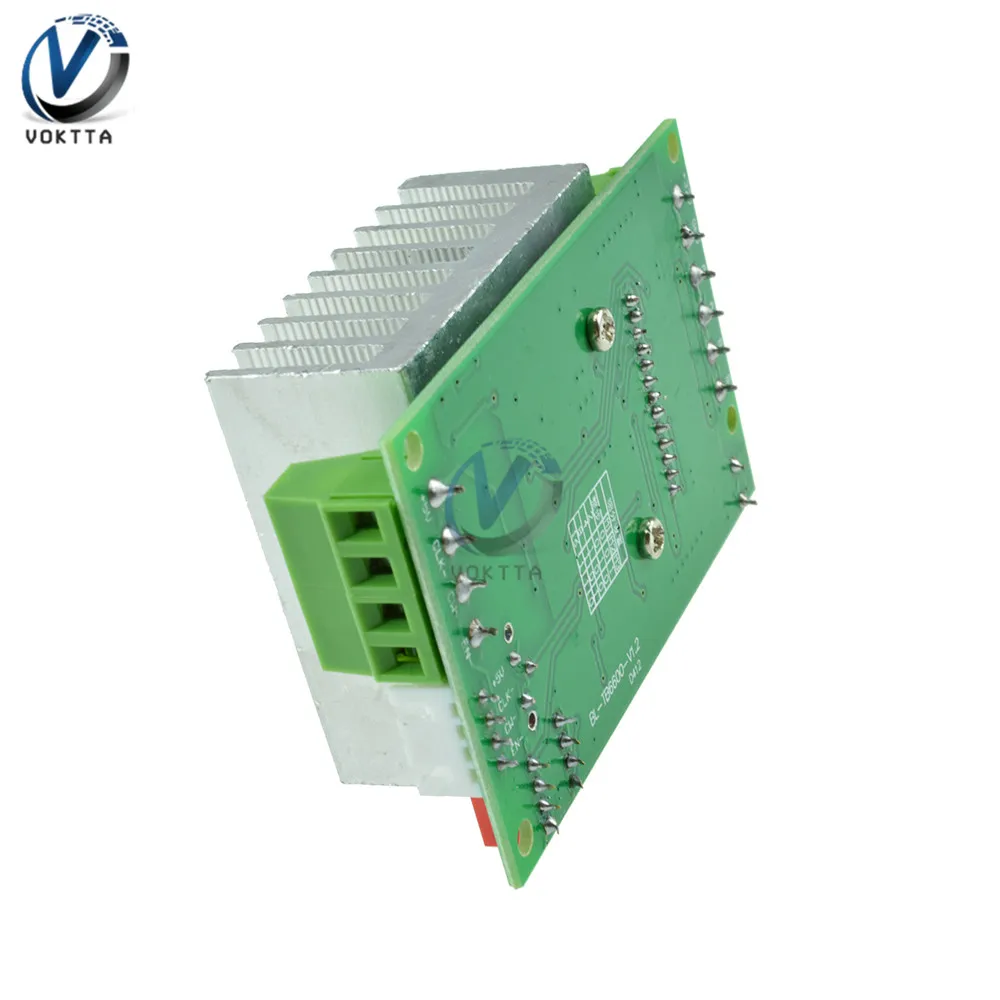

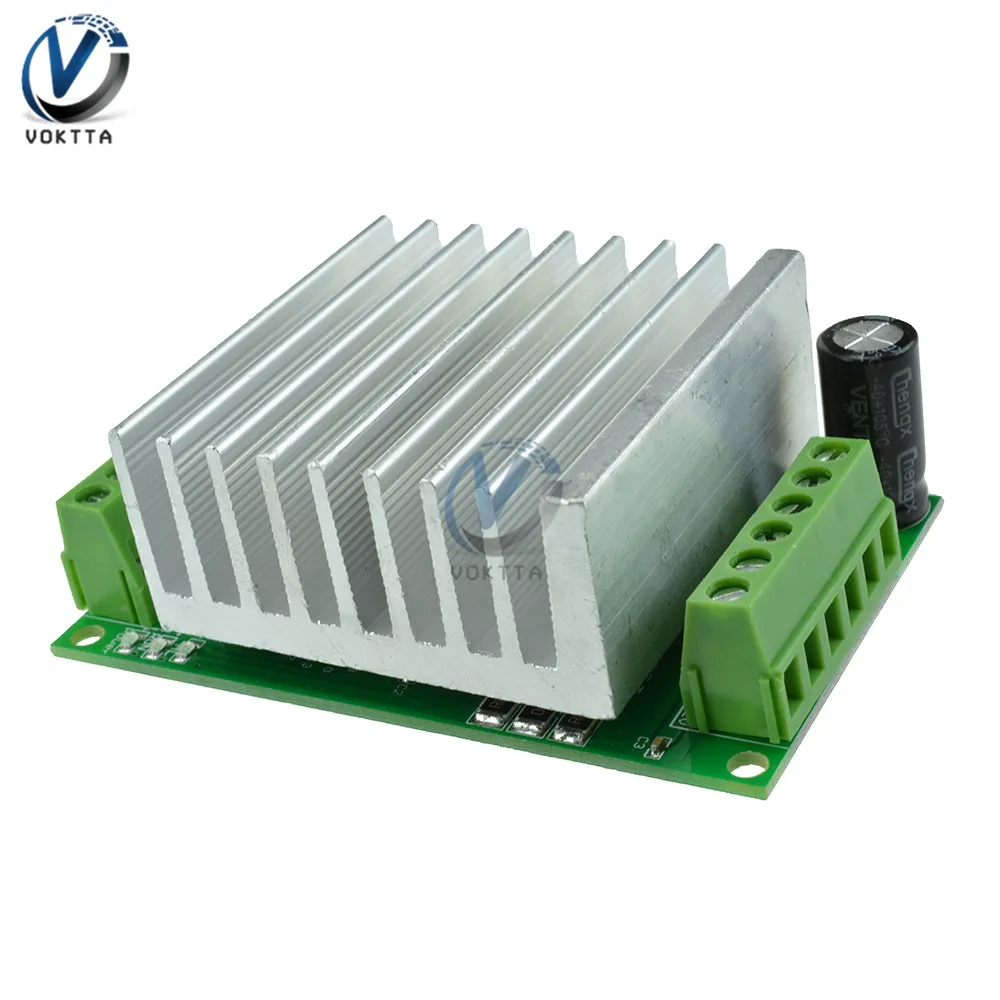

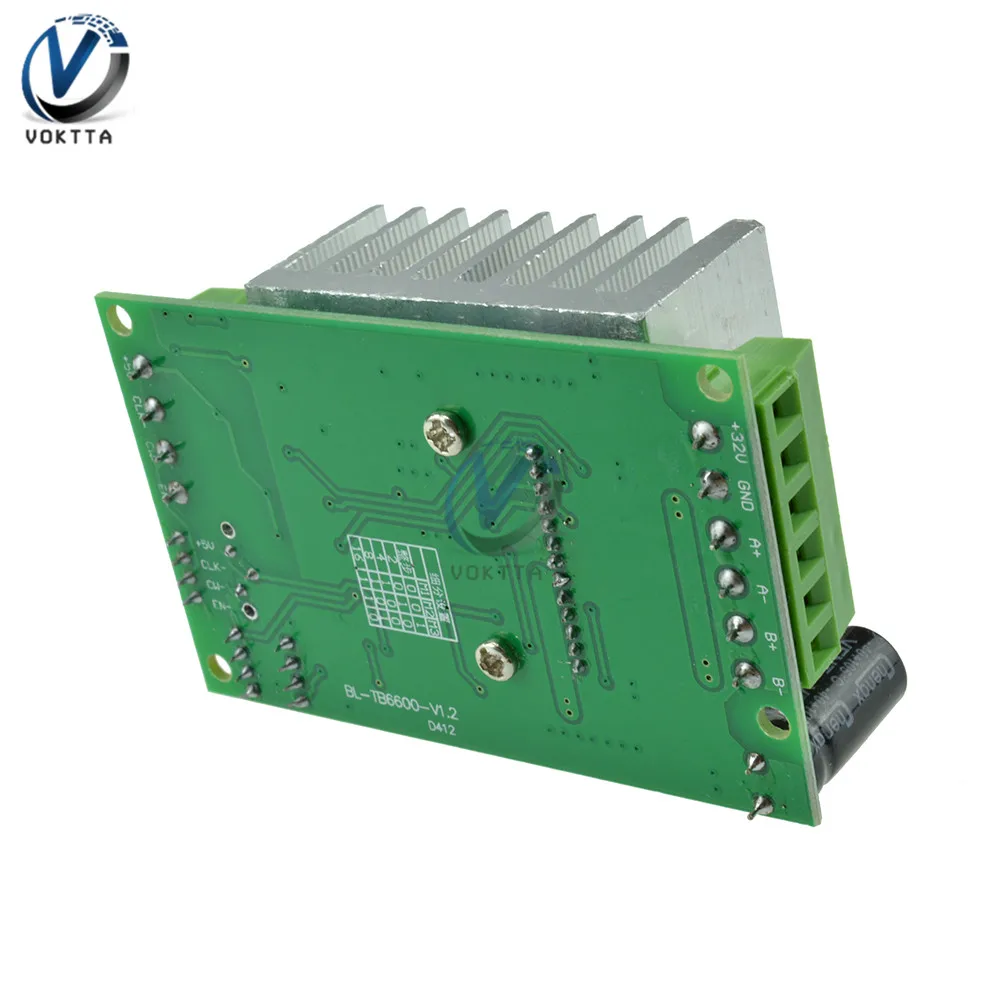

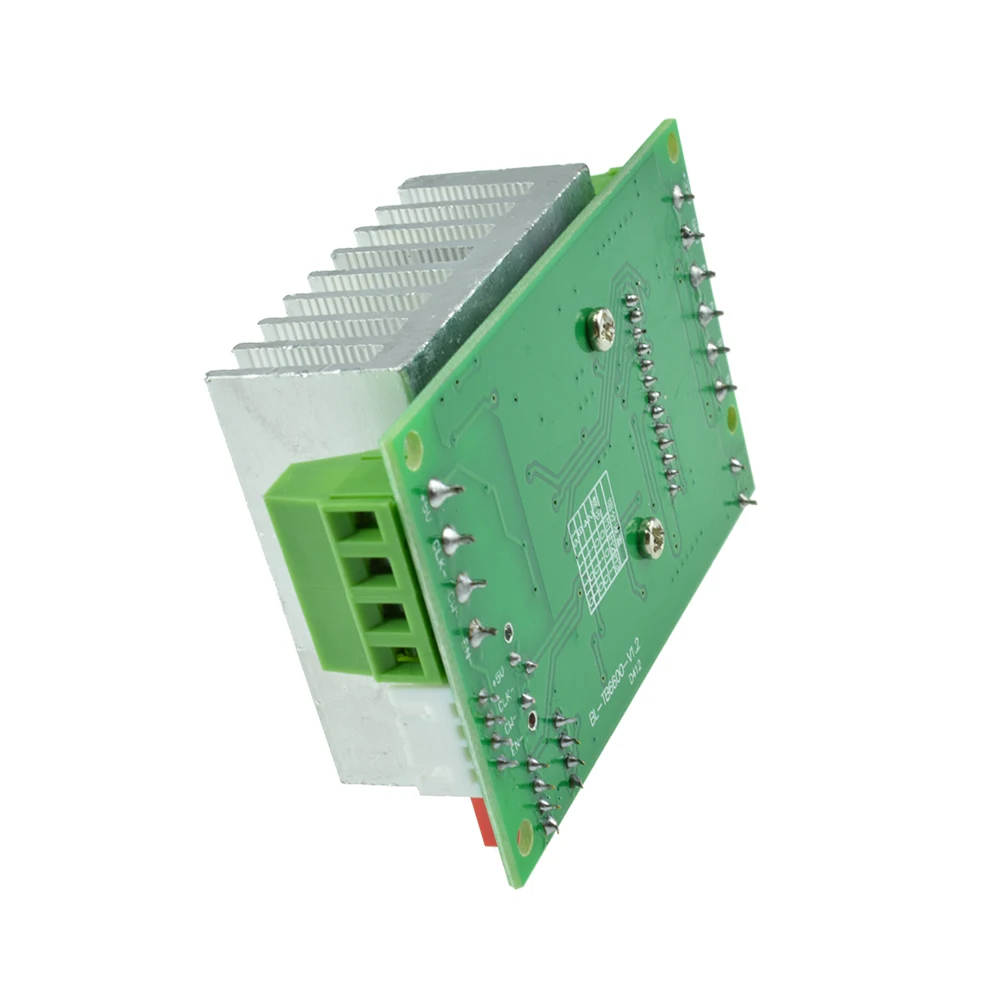

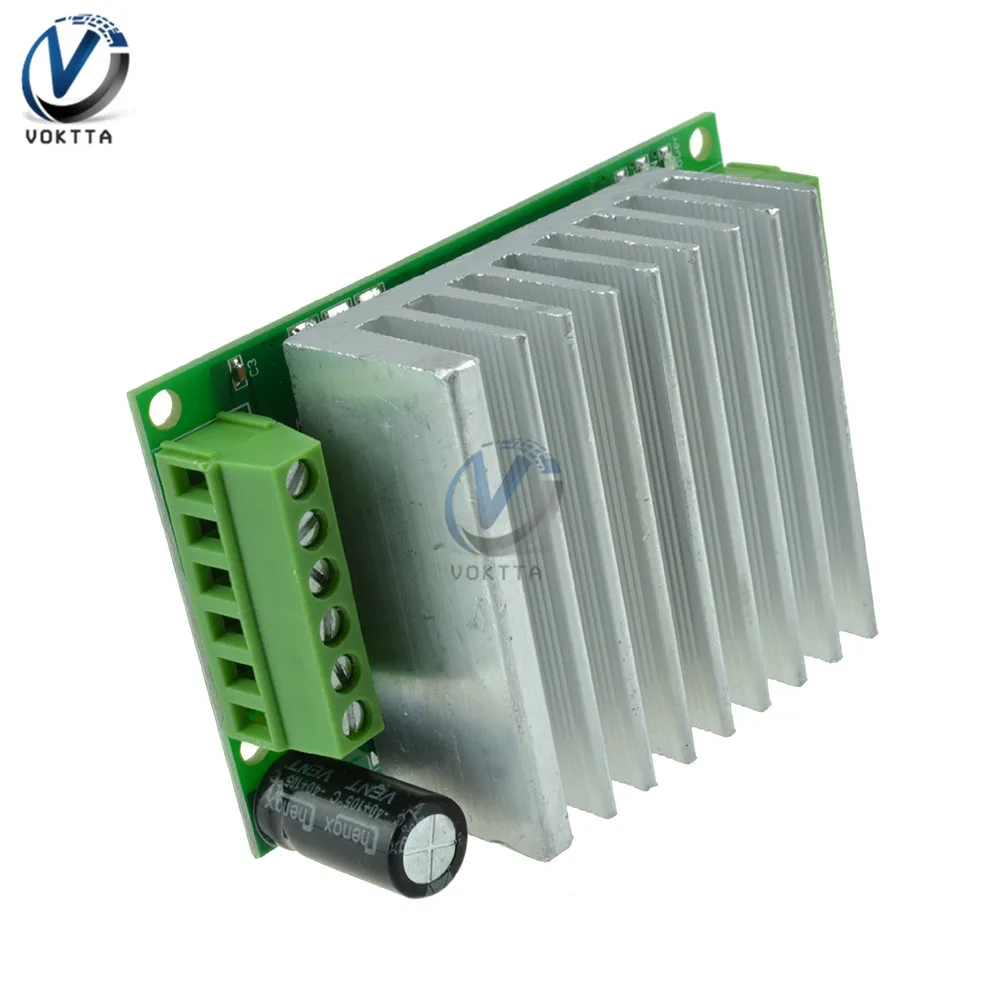

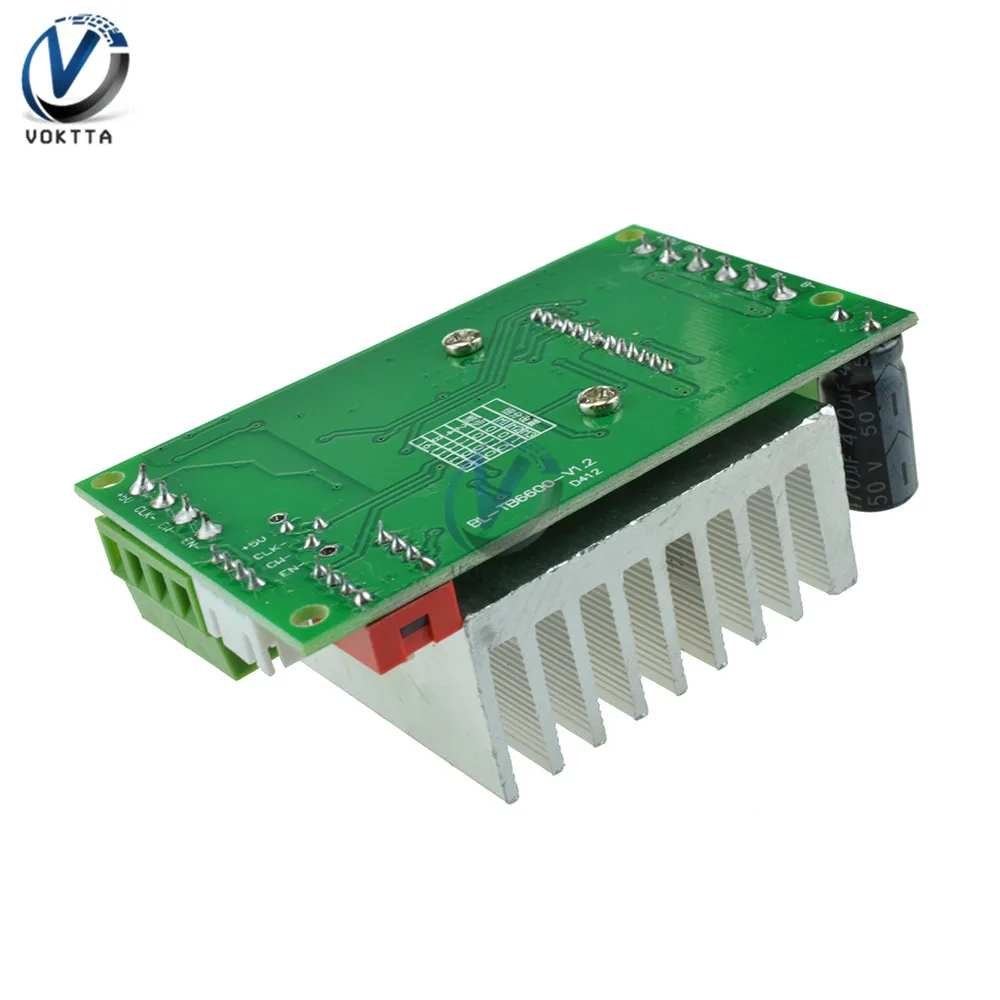

TB6600 шаговый двигатель драйвер платыОсобенности:1. Выходной ток бесконечно регулируется, чтобы удовлетворить ваши различные требования к применению.2. Автоматическая функция половинного тока. И полуавтоматический переключатель потока. Простых в использовании.3. Использование высокоскоростной оптической муфты 6N137 обеспечивает высокую скорость, не теряя шаг.4. Напечатанные на задней панели, подразделены инструкции по настройке.5. Используется для увеличения теплоотвода. Хорошая теплоотдача.6. Защита от короткого замыкания на выходе. Использование ума.7. Использование общего режима ввода анода. Есть два входных разъема. Более удобная проводка.Характеристики:1. Рабочее напряжение постоянного тока 10-45 В. Рекомендуется импульсный источник питания DC32V.2. Высокоскоростная Оптическая муфта 6N137. Обеспечивает высокую скорость, не теряя шаг.3. Новый высокий ток. Высокое напряжение TB6600HG новый оригинальный чип. Есть выключение низкого давления. Перегрев парковки и защита от перегрузки по току. Защита от короткого замыкания и увеличение по сравнению с TB6560.4. Номинальная максимальная выходная мощность: ± 4,5a.5. Для 4.2A 42,57,86 в рамках двухфазного/четырехфазного/четырехпроводного/шестипроводного шагового двигателя.6. Автоматическая функция половинного тока.7. Разделение: полный шаг. Половина Шага. 1/4-шаг. Шаг 1/8. 1/16 шаг. До 16 сегментов.8. Объем: ширина длина 82*50 * высота 35 (мм)Посылка включает в себя:1 х TB6600 CNC одноосный шаговый двигатель драйвер платы
