Сетевой кодер Dibview OTV-MP100 процессор 12 каналов HD HDMI SDI SD CVBS для IP H264 H.265 HEVC видео

Сетевой кодер Dibview OTV-MP100 процессор 12 каналов HD HDMI SDI SD CVBS для IP H264 H.265 HEVC видео

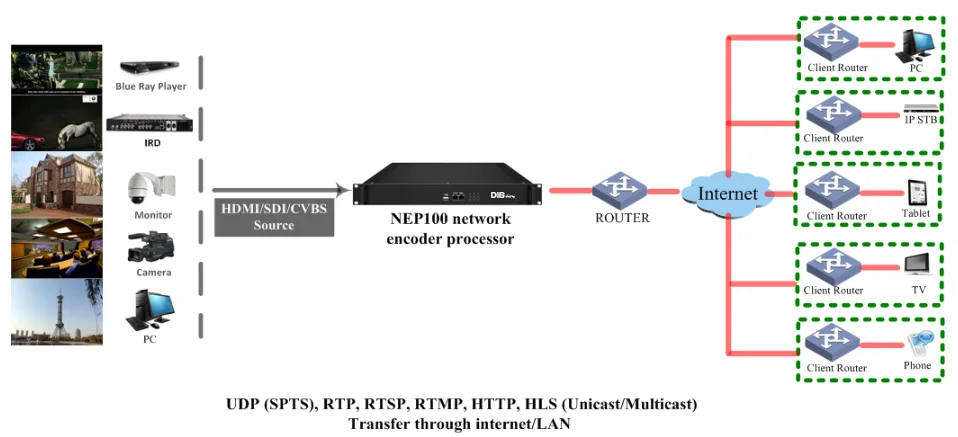

Процессор OTV-MP100 IPTV-это устройство IP-вещания с несколькими входами (HDMI/SDI/CVBS и т. д.), которое может конвертировать входные программы в формат IP и отправлять на терминалы через Интернет/LAN.

OTV-MP100 IPTV процессор кодировщика 1U шасси поставляется с 3 слотами, которые позволяют загружать Различные модули кодировщика с разными интерфейсами и видео форматами.

Ключевые особенности:

Модульная конструкция, 1U шасси с 3 слотами

Поддержка гибкого сочетания модулей кодирования, до 12 входов программ HD

Доступны модули HDMI/SDI/CVBS, формат видео HEVC/MPEG4/MPEG2 на выбор

1 порт GE с максимальной обработкой и выходом данных 200 Мбит/с

IP out через UDP (SPTS), RTP, RTSP, RTMP, HTTP, HLS (одноадресная/Многоадресная)

Поддержка веб-управления, обновление через USB-порт

Технические характеристики:

Характеристики модуля энкодера

1)4 модуля кодирования HDMI (OTV-224H/HV)

Характеристики модуля:

Вход: 4 × HDMI (1,4) вход, HDCP 1,4

Кодирование видео:

Формат видео:

HEVC/H.265 и MPEG 4 AVC/H.264---OTV-224H

HEVC/H.265---OTV-224HV

Разрешение:

1920 × 1080_60P, 1920 × 1080_59.94P, 1920 × 1080_50P;

1280 × 720 _ 60p, 1280 × 720 _ 59.94p, 1280 × 720 _ 50p

Вход: 1920 × 1080_60i, 1920 × 1080_59.94i, 1920 × 1080_50i

Выход: 1920 × 1080_60P, 1920 × 1080_59.94P, 1920 × 1080_50P

Хрома: 4:2:0

Битрейт (каждый канал): 0,5 Мбит/с ~ 20 Мбит/с (H.265), 4 Мбит/с ~ 20 Мбит/с (H.264)

Контроль скорости: CBR/VBR, GOP структура: IBBP, IPPP

Кодирование звука:

Аудиоформат: MPEG-1 Уровень 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 сквозной

Частота дискретизации: 48 кГц

Битрейт (каждый канал):

48 кбит/с ~ 384 кбит/с (MPEG-1 слой 2 и LC-AAC)

24 Кбит/с ~ 128 кбит/с (HE-AAC)

18 кбит/с ~ 56 Кбит/с (HE-AAC V2)

Усиление звука: 0 ~ 255

Поддержка логотипа, вставки QR-кода-опционально согласно заказу

2)4 модуля кодирования HDMI (OTV-224HS)

Характеристики модуля:

Вход: 4 * HDMI (1,4) вход, HDCP 1,4

Кодирование видео:

Формат видео: HEVC/ H.265, MPEG4 AVC/H.264

Разрешение на входе: 1920 × 1080_60P, 1920 × 1080_50P, 1920 × 1080_59.94P,

1920 × 1080_60i, 1920 × 1080_50i, 1920 × 1080_59.94i,

1280 × 720 _ 60p, 1280 × 720 _ 59.94p, 1280 × 720 _ 50p,

Разрешение на выходе: 1920 × 1080_60P , 1920 × 1080_50P, 1920 × 1080_30P,

1920 × 1080_25P, 1280 × 720_60P, 1280 × 720_50P

Хрома: 4:2:0

Структура GOP: IP, IBBP, IBBBP

Скорость передачи видео: 1 Мбит/с ~ 15 Мбит/с на канал

Контроль скорости: CBR/VBR

Кодирование звука:

Аудиоформат: MPEG-1 Уровень 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 сквозной

Частота дискретизации: 48 кГц

Разрешение: 24 бит

Битрейт звука (на канал):

48 кбит/с ~ 384 кбит/с (MPEG-1 слой 2 и LC-AAC)

24 Кбит/с ~ 128 кбит/с (HE-AAC)

18 кбит/с ~ 56 Кбит/с (HE-AAC V2)

Другое: Поддержка логотипа, подписи, вставки QR-кода

3)4 модуля кодирования HDMI/SDI (OTV-224V)

Характеристики модуля:

Вход: 4 ×SDI/HDMI (1,4) вход, HDCP 1,4

Кодирование видео:

Формат видео: HEVC/H.265 и MPEG 4 AVC/H.264

Разрешение:

HDMI:

3840 × 2160_30P, 3840 × 2160_29.97P;

(Кодирование 2 каналов на модуль для H.265 и кодирование 1 канала для H.264)

1920 × 1080_60P, 1920 × 1080_59.94P, 1920 × 1080_50P;

(Кодирование 4 каналов на модуль для H.265 и кодирование 2 каналов для H.264)

1280 × 720 _ 60p, 1280 × 720 _ 59.94p, 1280 × 720 _ 50p

(Кодирование 4 каналов на модуль для H.264 и H.265)

SDI:

1920 × 1080_60P, 1920 × 1080_59.94P, 1920 × 1080_50P;

(Кодирование 4 каналов на модуль для H.265 и кодирование 2 каналов для H.264)

1280 × 720 _ 60p, 1280 × 720 _ 59.94p, 1280 × 720 _ 50p

(Кодирование 4 каналов на модуль для H.264 и H.265)

Вход: 1920 × 1080_60i, 1920 × 1080_59.94i, 1920 × 1080_50i

Выход: 1920 × 1080_60P, 1920 × 1080_59.94P, 1920 × 1080_50P

(Кодирование 4 каналов на модуль для H.265 и кодирование 2 каналов для H.264)

Chroma: 4:2:0, скорость передачи данных: 0,5 Мбит/с ~ 20 Мбит/с (каждый канал)

Контроль скорости: CBR/VBR,GOP структура: IBBP, IPPP

Кодирование звука:

Аудиоформат: MPEG-1 Уровень 2, LC-AAC, HE-AAC, HE-AAC V2, AC3 сквозной

Частота дискретизации: 48 кГц

Битрейт (каждый канал):

48 кбит/с ~ 384 кбит/с (MPEG-1 слой 2 и LC-AAC)

24 Кбит/с ~ 128 кбит/с (HE-AAC)

18 кбит/с ~ 56 Кбит/с (HE-AAC V2)

Усиление звука: 0 ~ 255

4)2 модуля кодирования/транскодирования HDMI (OTV-202A)

Характеристики модуля:

Вход: 2 * HDMI, 2 * BNC для входа CC (закрытого заголовка) и потокового разъема

Кодирование видео:

Формат видео: MPEG2 и MPEG4 AVC/H.264

Входное разрешение:

1920 * 1080_60P,1920 * 1080_50P,1920 * 1080_60i,1920 * 1080_50i,1280 * 720_60p,1280 * 720_50P,720 * 480_60i, 720 * 576_50i

Режим управления скоростью: CBR/VBR

Соотношение сторон: 16:9, 4:3

Битрейт видео: 0,8 ~ 19 Мбит/с для кодирования MPEG-2 /H.264

Поддержка CC (закрытая подпись)

Кодирование звука:

Аудиоформат: MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC,

Dolby Digital AC3 (2,0) кодирование (опционально); AC3 (2,0/5,1) Прохождение

Частота дискретизации: 48 кГц

Битрейт звука: 64Kbps-320kbps на каждый канал

5)2 HD-SDI модуль кодирования/транскодирования (OTV-202A-D)

Характеристики модуля:

Вход: 2 * HD-SDI и потоковый разъем

Кодирование видео:

Формат видео: MPEG2 и MPEG4 AVC/H.264

Входное разрешение:

1920 * 1080_60P,1920 * 1080_50P,1920 * 1080_60i,1920 * 1080_50i,1280 * 720_60p,1280 * 720_50P,720 * 480_60i, 720 * 576_50i

Режим управления скоростью: CBR/VBR

Соотношение сторон: 16:9, 4:3

Битрейт видео: 0,8 ~ 19 Мбит/с для кодирования MPEG-2 /H.264;

Поддержка CC (закрытая подпись)

Кодирование звука:

Аудио Формат:

MPEG1 Layer II, MPEG2-AAC, MPEG4-AAC,

Dolby Digital AC3 (2,0) кодирование (опционально), AC3 (2,0/5,1) Прохождение

Частота дискретизации: 48 кГц

Битрейт звука: 64Kbps-320kbps на каждый канал

6)4 модуля кодирования HDMI (OTV-224)

Характеристики модуля:

Вход: 4 * HDMI

Кодирование видео:

Формат видео: MPEG-4 AVC/H.264

Входное разрешение:

1920 × 1080_60P, 1920 × 1080_50P, 1920 × 1080_60i, 1920 × 1080_50i,

1280 × 720 _ 60p, 1280 × 720 _ 50p, 720 × 576_50i, 720 × 480_60i

Структура GOP: IBBP

Битрейт видео: 0,8 Мбит/с ~ 19 Мбит/с на каждый канал

Контроль скорости: CBR/VBR

Кодирование звука:

Аудиоформат: MPEG1 Layer II, (MPEG-2 AAC, MPEG-4 AAC опционально согласно заказу), прохождение AC3

Частота дискретизации: 48 кГц

Разрешение: 24 бит

Битрейт звука: 64 Кбит/с ~ 320 кбит/с на каждый канал

Контроль усиления звука: 0-400

7)4 модуля кодирования HDMI (OTV-224S)

Характеристики модуля:

Вход: 4 * HDMI

Кодирование видео:

Формат видео: MPEG-4 AVC/H.264

Входное разрешение:

1920 × 1080_60P,1920 × 1080_60i,1920 × 1080_50P,1920 × 1080_50i,1280 × 720_60P,1280 × 720_50P,720 × 576_50i, 720 × 480_60i,

Выходное разрешение:

1920 × 1080_30P,1920 × 1080_25P,1280 × 720_30P,1280 × 720_25P, 720 × 576_25P,720 × 480_30P

Структура GOP: IP…P (регулировка рамки P, без рамки B)

Скорость передачи видео: 1 Мбит/с ~ 13 Мбит/с на каждый канал

Контроль скорости: CBR/VBR

Кодирование звука:

Формат звука: MPEG1 Layer II, поддержка регулировки усиления звука

Частота дискретизации: 48 кГц

Разрешение: 24 бит

Битрейт звука: 64 Кбит/с, 128 кбит/с, 192 кбит/с, 224 кбит/с, 256 кбит/с, 320 кбит/с, 384 кбит/с

Поддержка вставки логотипа, подписи, QR-кода

(Поддерживаемые языки: китайский, английский, английский, английская, испанская, руская, اردو, для получения более языков, пожалуйста, проконсультируйтесь с нами...)

8)8 CVBS модуль кодирования (OTV-218S)

Характеристики модуля:

Вход: 8 CVBS видео, 8 стерео аудио (DB15-RCA)

Кодирование видео:

Формат видео: MPEG4 AVC/H.264

Формат изображения: PAL, сигнал NTSC SD

Разрешение: 720 × 576i, 720 × 480i

Контроль скорости: CBR/VBR

Структура GOP: IPP

Битрейт видео: 1 ~ 7 Мбит/с на каждый канал

Кодирование звука:

Формат аудио: MPEG-1 слой 2

Частота дискретизации: 48 кГц

Разрешение: 24 бит

Битрейт: 64/128/192/224/256/320/384 кбит/с на каждый канал

Поддержка вставки логотипа, подписи, QR-кода

(Язык поддерживается: китайский, английский, для большего количества языков, пожалуйста, проконсультируйтесь с нами...)

9)4 CVBS модуль кодирования (OTV-214/214A)

Характеристики модуля:

Вход: 4 CVBS видео, 4 стерео аудио (DB9-RCA)

Кодирование видео:

Формат видео: MPEG-2 (4:2:0)

Формат изображения: PAL, сигнал NTSC SD

Входное разрешение:

720 × 480_60i, 544 × 480_60i, 352 × 480_60i, 352 × 240_60i,

320 × 240_60i, 176 × 240_60i, 176 × 120_60i, 720 × 576_50i,

704 × 576_50i, 640 × 576_50i, 352 × 288_50i, 320 × 288_50i,

176 × 288_50i, 176 × 144-50i

Структура GOP: IP, IBP, IBBP, IBBBP

Битрейт видео: 0,5 Мбит/с ~ 8 Мбит/с на канал

Поддержка CC (закрытая подпись)

Кодирование звука:

Аудиоформат: MPEG-1 слой 2, DD AC3 (2,0)

Частота дискретизации: 48 кГц

Разрешение: 24 бит

Битрейт звука: 128/192/256/320/384 кбит/с на каждый канал

Поддержка логотипа, подписи, вставки QR-кода (только для DX214A)

(Язык поддерживается: китайский, английский, для большего количества языков, пожалуйста, проконсультируйтесь с нами...)

10)4 CVBS/SDI модуль кодирования (OTV-214B)

Характеристики модуля:

Вход: 4 CVBS (DB9 to RCA) или 4 SDI (BNC)

Кодирование видео:

Формат видео: MPEG-2, MPEG4 AVC/H.264

Формат изображения: PAL, сигнал NTSC SD (только для входа CVBS)

Разрешение:

Вход: 720*576 @ 50i

Выход: 720*576/352*288/320*240/320*180/176*144/160*120/160*90 @ 50 Гц

Вход: 720*480 @ 60i

Выход: 720*480/352*288/320*240/320*180/176*144/160*120/160*90 @ 60 Гц

Контроль скорости: CBR/VBR

Структура GOP: IPPP, IBPBP, IBBPB, IBBBP

Битрейт видео: 0,5 ~ 5 Мбит/с

Кодирование звука:

Аудиоформат: MPEG1 Audio Layer 2, LC-AAC, HE-AAC

Частота дискретизации: 48 кГц

Биты на образец: 32-бит

Битрейт: 48-384Kbps каждый канал

Поддержка вставки логотипа, подписи, QR-кода

Ключевое Применение:

Рабочая среда:

Источник питания: 110 В переменного тока ± 10%, 220 Гц или 10% В переменного тока ±, Гц

Рабочая температура: 0 -50 °C

Температура хранения: -20-80 °C

Размеры: 440 мм x 324 мм x 44 мм

Вес: 6,0 кг

Сетевой кодировщик OTV-MP100, процессор 12 каналов, HD HDMI SDI SD CVBS к IP H264 H.265 HEVC, видеокодировщик по UDP RTP RTSP RTMP HTTP HLS, потоковая передача для систем IPTV/OTT
