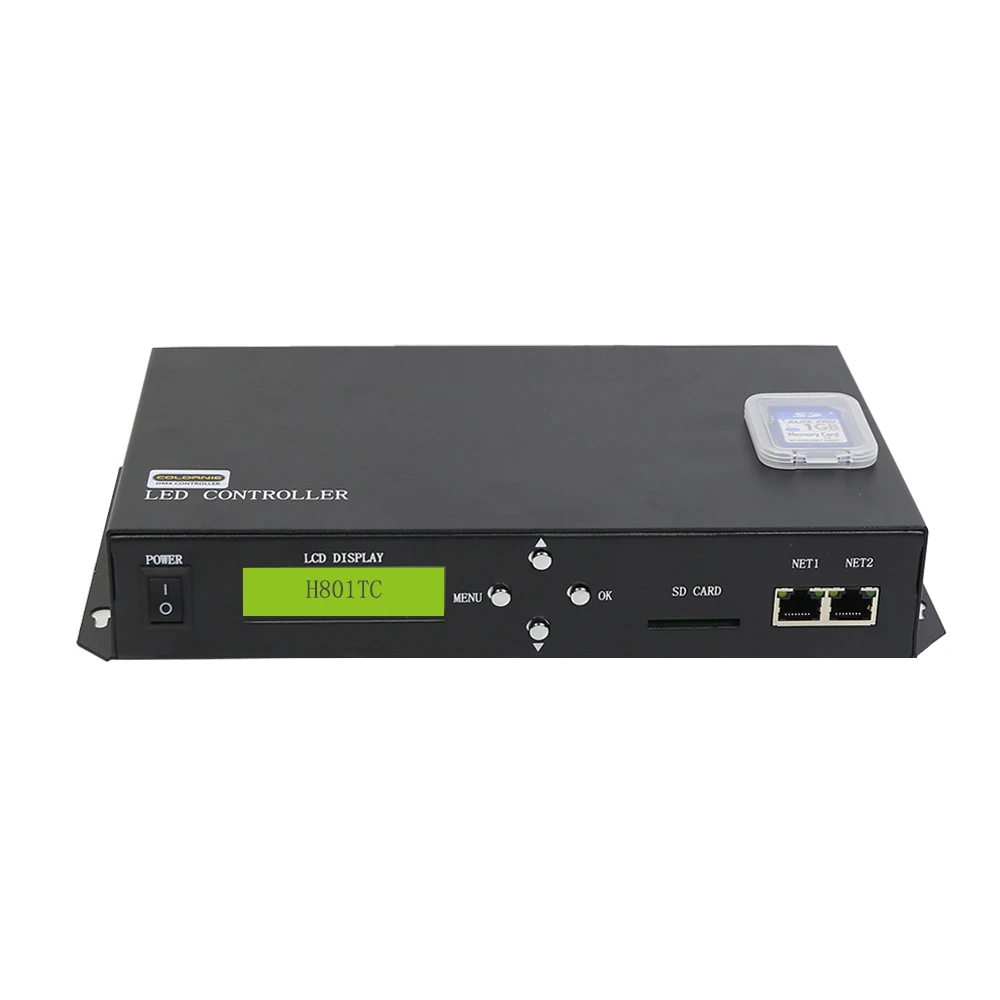

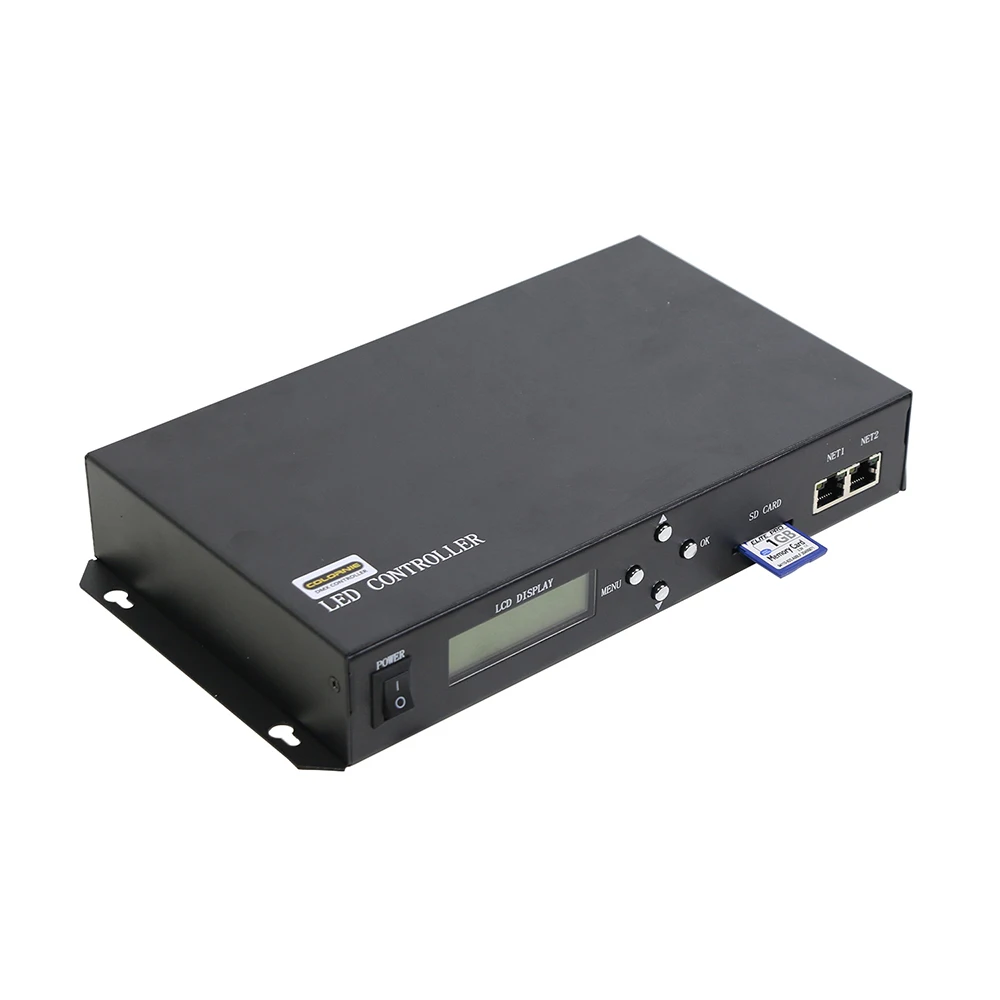

Светодиодный контроллер, светодиодный контроллер пикселей, контроллер Artnet DMX, привод 150000 пикселей, 255 рабов, поддержка DMX консоли H801TC

Спецификация:

Потребляемая мощность: 1 Вт

Количество управляемых пикселей: 150000 пикселей

Контрольные управляющие устройства номер: 255

Вес: 1,1 кг

1. Особенности

(1). H801TC-это главный контроллер, который работает в автономном режиме и считывает данные с sd-карты для управления несколькими подчиненными контроллерами.
(2). Два порта управляют максимум 255 подчиненными контроллерами, управляют максимум 150000 пикселей.
(3). H801TC может быть подключен к консоли DMX и занимает 3 канала, поэтому вы можете переключать файлы, регулировать скорость и яркость с помощью Консоли DMX.
(4). Управляемые контроллеры H801RA, H802RA и H801RC.
(5). Программное обеспечение-это «светодиодный программное обеспечение для сборки».
(6). Передача данных на основе протокола Ethernet, номинальное расстояние передачи составляет 100 метров.
(7). Sd-карта поддерживает формат FAT32, FAT16, максимальная емкость 64G байт, сохраняет до 64 DAT файлов.

2. Поддерживаемые чипы драйвера

LPD6803, LPD8806, LPD6812, LPD6813, LPD1882, LPD1889, LPD1883, LPD1886, DMX512, HDMX, APA102, P9813, LD1510, LD1512 UCS1912, WS2801, WS2803, WS2811, WS2812, DZ2809, SM16716, TLS3001, TLS3002, TM1812, TM1809, TM1804, TM1803, TM1914, TM1926, TM1829, TM1906, INK1003, BS0825, BS0815, BS0901, LY6620, DM412, DM413, DM114, DM115, DM136, 74HC595, 6B595, MBI6023, MBI6024, MBI5001, MBI5168, MBI5016, MBI5026, MBI5027, TB62726, TB62706, ST2221A, ST2221C, XLT5026, ZQL9712, ZQL9712HV и т. Д.

Примечание: H801TC может поддерживать больше чипов, перечисленных выше (Некоторые чипы имеют одинаковую схему последовательности, например: UCS512, WS2821 и DMX512 имеют тот же протокол, H801TC поддерживает их все).

3. Основной рабочий процесс

Работа с sd-картой (в автономном режиме)

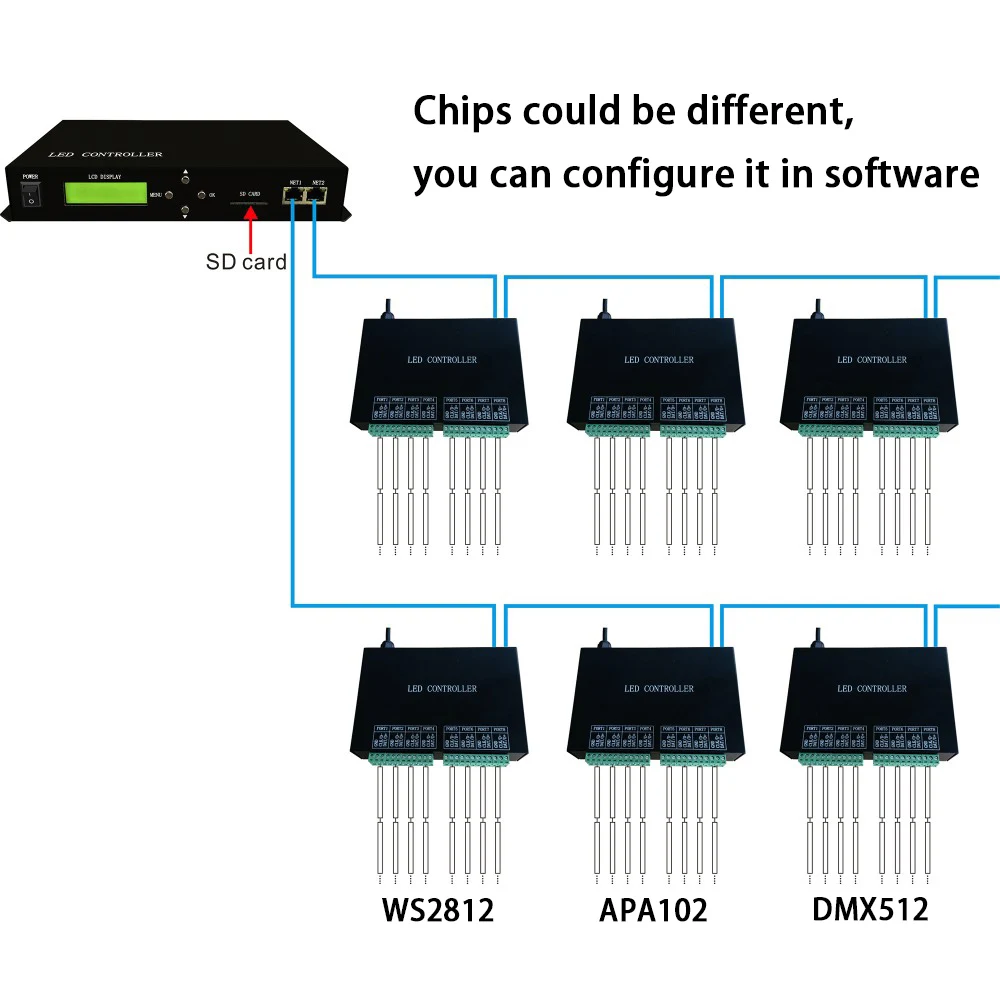

Step1. Подключите Свет, управляемый контроллер и H801TC, как следующее изображение. (я не рисовал источник питания)
Я использую NET1 и NET2, вы также можете использовать NET1.

Например:

Если вы хотите управлять полоской WS2812B, просто подключите GND, DI на полосе к GND, DAT на подчиненном контроллере.

Step2. Загрузить и установить светодиодный программное обеспечение

В автономном режиме вам понадобится светодиодный программное обеспечение для сборки.

Светодиодный загрузка программного обеспечения: //drive.google.com/open?id=0B1gzqyV6hfOgUDZBVl84SmRDV28

Светодиодный обучающий видео со встроенным программным обеспечением: //drive.google.com/open?id=0B1gzqyV6hfOgUnFjeG9EM3VRZjA


Step3. Программа светодиодный создавать программное обеспечение

Рабочий процесс основного программного обеспечения

1. Поместите пиксели

Например, есть 1 подчиненный контроллер (H801RC), подключенный к H801TC

2. Светильник

3. Создавайте эффекты

Для получения более подробной информации об эксплуатации программного обеспечения, пожалуйста, обратитесь к видео-почте выше.


Step4. Настройка H801TC с 4 кнопками

Мощность H801TC на

Нажмите кнопку «Меню», чтобы перейти на английский язык

Файлы переключателей

Установите режим воспроизведения, нажмите «OK», чтобы сохранить

Установите скорость, нажмите «ок», чтобы сохранить

Установить DMX адрес для H801TC

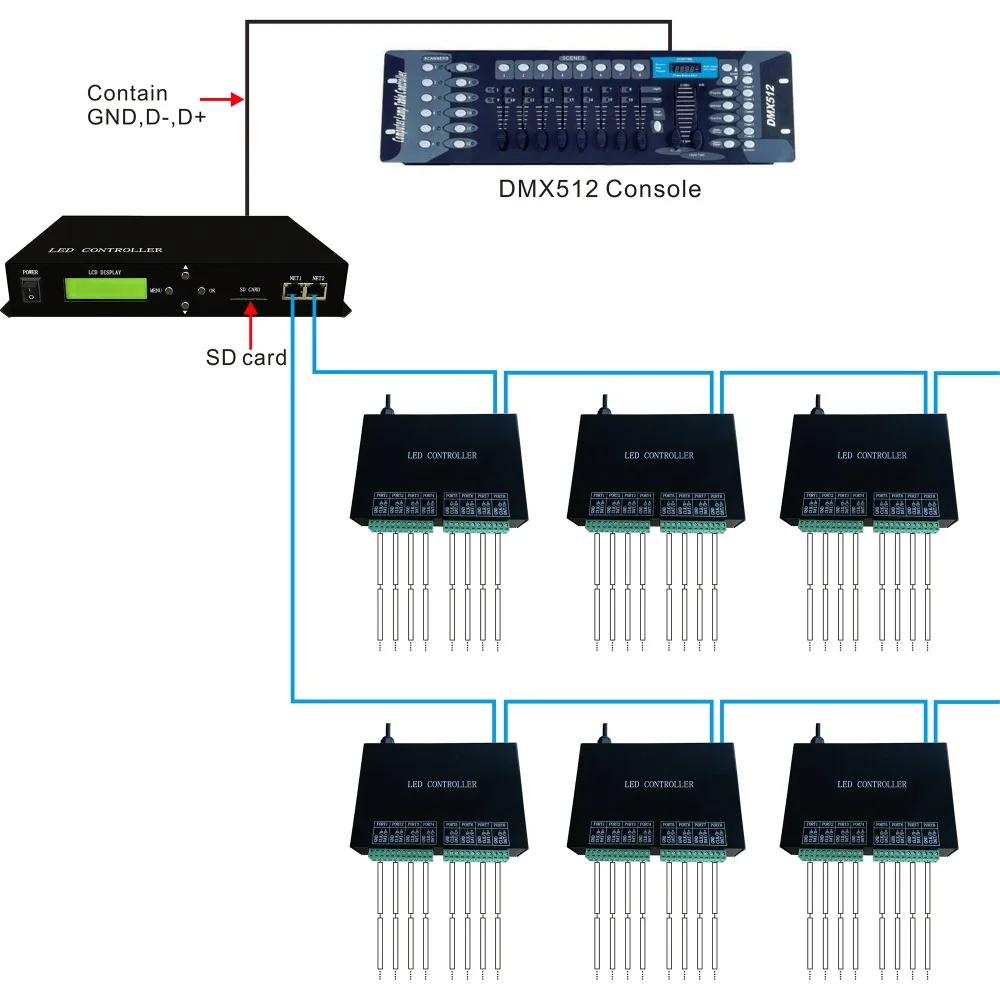

Эта функция используется при подключении H801TC к консоли DMX

Например:

Если адрес DMX 1, вы можете использовать канал 1,2,3 на консоли DMX для переключения файлов, изменения скорости и яркости.

Если адрес DMX 3, вы можете использовать канал 3,4,5 на консоли DMX для переключения файлов, изменения скорости и яркости.

Одним словом, адрес DMX является исходным каналом на консоли DMX.

Нажмите «OK», чтобы начать адресацию.

4. Управление DMX512 чип-подсветкой

H801TC может управлять H801RC, H802RA и H801RA тремя видами подчиненных контроллеров (все они поддерживают протокол DMX512),

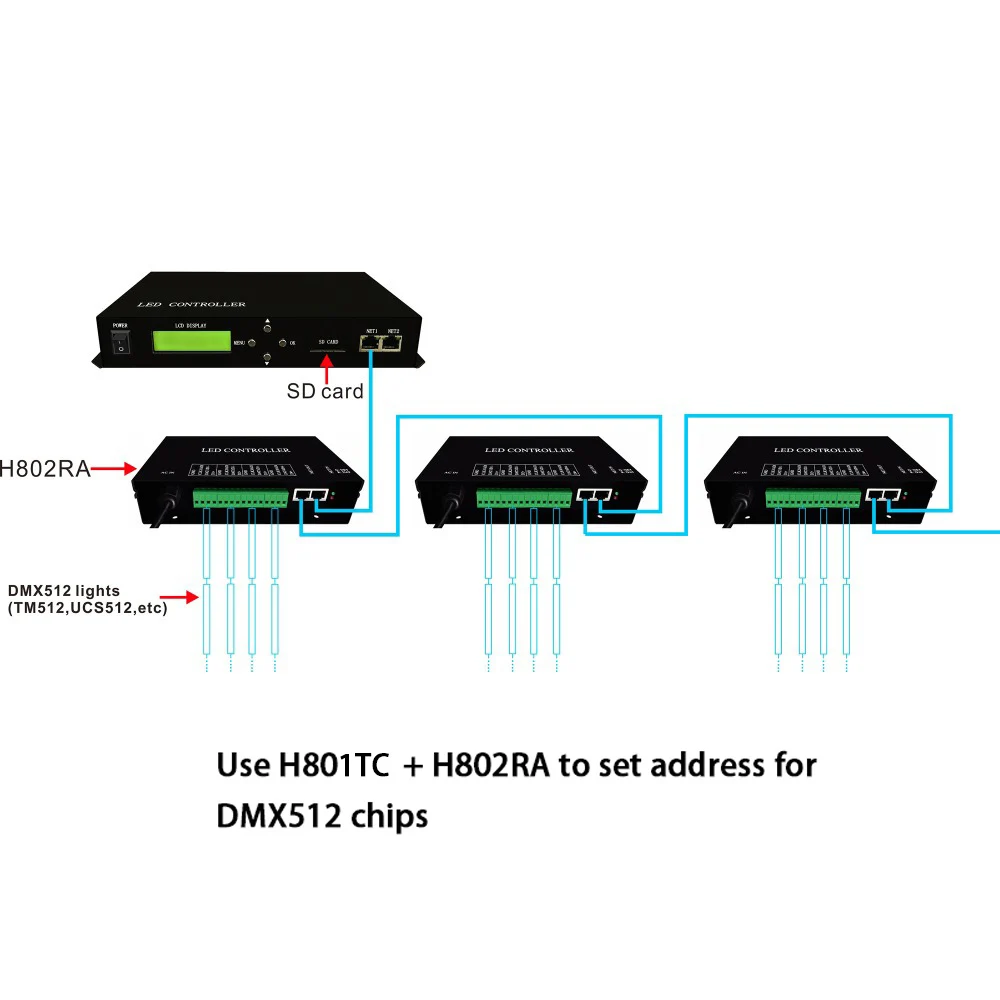

Но используя H801TC + H802RA, вы можете установить DMX адрес для чипов DMX512.

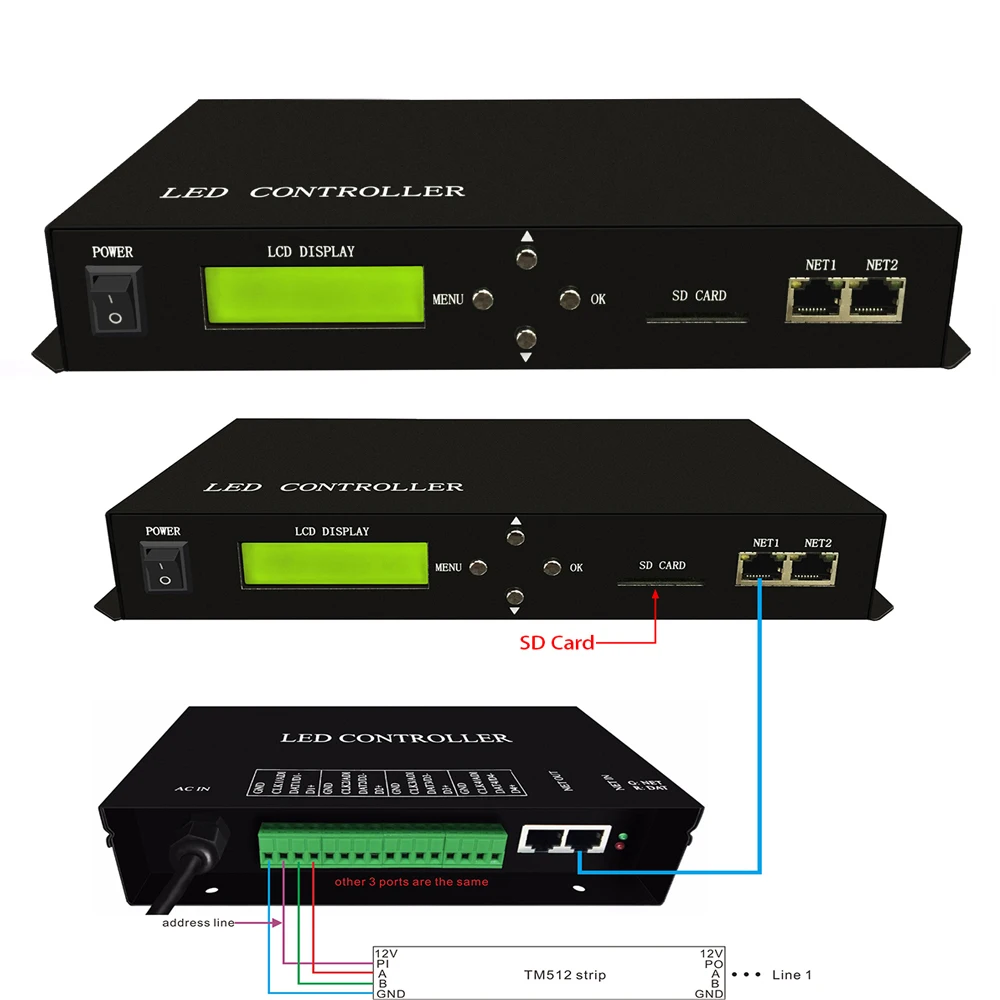

Например, Возьмите ленту TM512:

Step1. Установите их

Step2. Установите адрес с четырьмя кнопками
