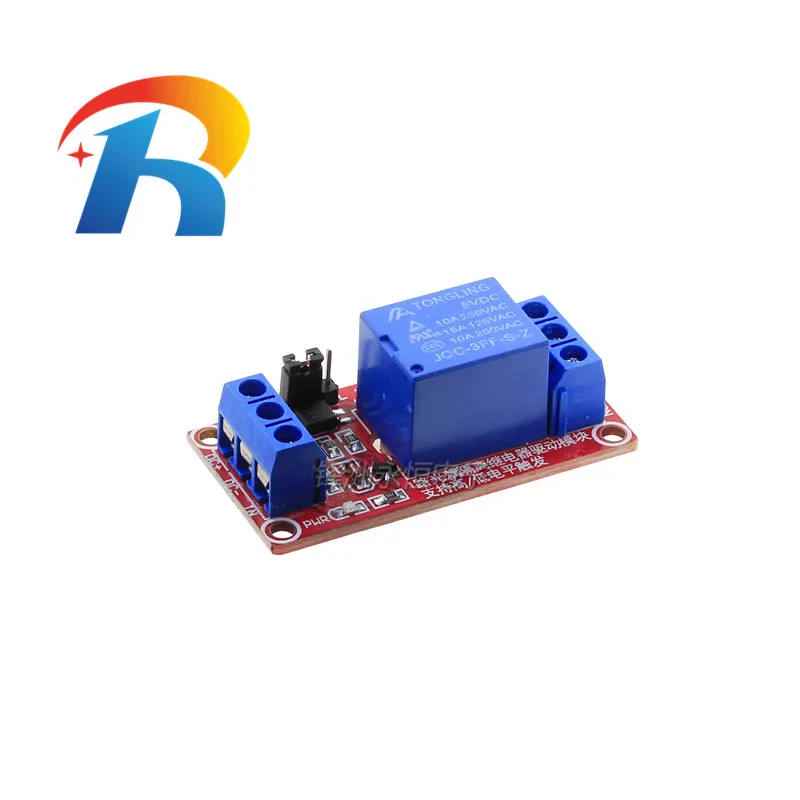

1 шт./лот 1-канальный 1-дорожный релейный модуль с изоляцией оптрона

1 шт./лот 1-канальный 1-дорожный релейный модуль с изоляцией оптрона

1 дорожный релейный модуль с изоляцией оптопары для поддержки триггера высокого и низкого уровня 12 В

Описание:
1, модуль использует реле, обычно открытый интерфейс Максимальная нагрузка: AC 250 В/10A, DC 30 В/10A;
2. Использование изоляции оптопары SMD, способность к вождению, стабильная производительность; Триггер тока 5ма;
3, модуль имеет 5 В, 9, 12 В, 24 В на выбор;
4, модуль может быть установлен на высоком или низком уровне, вызванном перемычкой;
5. Отказоустойчивый дизайн, даже если линия управления сломана, реле не будет действовать;
6, индикатор питания (зеленый), индикатор состояния реле (красный)
7, дизайн интерфейса гуманизации, все интерфейсы могут быть подключены непосредственно через клемму проводки, очень удобно
8, Размер модуля: 50 мм * 26 мм * 18,5 мм (Д * Ш * В)
9, с 4 фиксированными отверстиями для болтов, отверстие 3,1 мм, расстояние 44,5 мм * 20,5 мм
Два модуля интерфейс:
1, DC +: для подключения источника питания напряжения (напряжение в соответствии с реле требования, 5V.9V.12V и 24V)
2, DC-: подключите источник питания отрицательный
3, в: реле управления высокого или низкого уровня
Релейный выход:
1, нет: нормально открытый интерфейс реле, перед выключением реле, потяните вверх с коротким соединением COM
2, COM: общий интерфейс реле
3, NC: реле нормально закрытый интерфейс, до и после реле с коротким тягом COM, вытяните влево позади

Выбор триггера высокого и низкого уровня:

1 джемпер с низким вырезом для спускового механизма низкого уровня;

2 джемпер с высоким вырезом для триггера высокого уровня.
