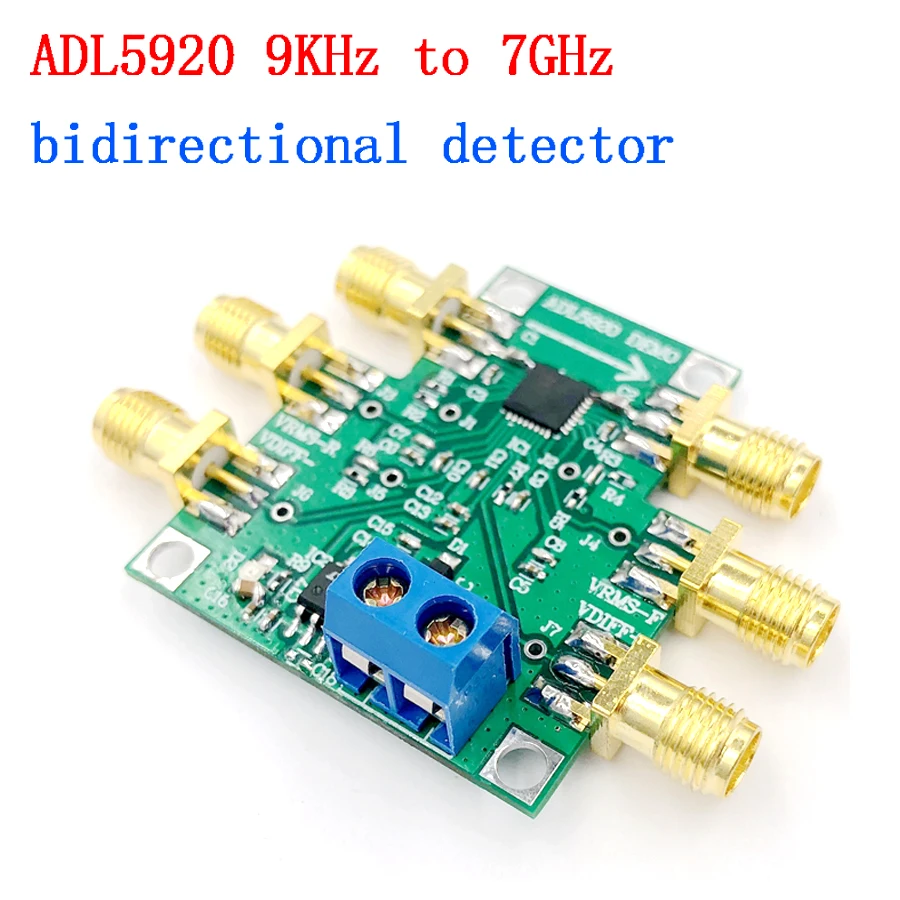

ADL5920 9 кгц-7 ГГц двунаправленный детектор среднеквадратичного значения КСВ модуль

ADL5920 9 кГц до 7 ГГц двунаправленный RMS и VSWR модуль Обнаружения Детектора


Описание: Особенности:




ADL5920 является ультраширокополосным двунаправленным детектором, который одновременно измеряет уровни мощности прямого и обратного среднеквадратичного значения на пути сигнала, а также обратные потери.

Прямая и обратная мощность, проходящая через интегрированный двунаправленный мост, измеряется с помощью двух 50 дБ линейных в детекторах dB rms. Выходное напряжение детектора, доступное на контактах VRMSF и VRMSR, пропорционально прямой и отраженной мощности в дБм. Третий дифференциальный выход дает напряжение, пропорциональное обратной потере (коэффициент отражения) в дБ, тесно связанное с коэффициентом стоячей волны напряжения (КСВ). Уровень общего режима выхода внешне регулируется через контакт VOCM.

Основная линия передачи двунаправленного моста, от RFIN до RFOUT (или наоборот) связана с постоянным током и позволяет небольшим количествам постоянного тока смещения через мост. При подключении постоянного тока к источнику и нагрузке положительные и отрицательные контакты питания ADL5920 должны быть подключены к + 5 В и & минус; 2,5 в, соответственно (относительно напряжения постоянного тока в RFIN и RFOUT). Внутренняя схема детектора также подключена к направленному мосту для поддержки измерений до 9 кГц.

Максимальный входной сигнал на каждом из портов RF (RFIN и RFOOUT) составляет 30 дБм для открытых и закороченных выводов и 33 дБм для согласованного завершения.

ADL5920 получает 160 мА от источника питания 5 В и обладает низким энергопотреблением и режимом отключения питания, управляемым через контакты PWDN/TADJS.

Устройство поставляется в 32-проводном, 5 мм × 5 мм LFCSP и определяется для рабочих температур окружающей среды в диапазоне от 40 °C до + 85 °C.

Многофункциональные контактные названия могут быть связаны только с их соответствующими функциями.



Широкополосная совместимая работа от 9 кГц до 7 ГГц
Измерение прямой и обратной мощности и потерь возврата
49 дБ ± 1,0 дБ Входной Диапазон с & минус; 19 дБм минимальный входной уровень, ± 1,0 дБ при 1 ГГц
Линейный в dB rms (гребневой фактор нечувствительный) выходы
Вносимые потери: 1,1 дБ при 1 ГГц и 1,9 дБ при 6 ГГц
Потеря возврата ввода и вывода и КСВ
1 ГГц: 22 дБ/1,16: 1
3 ГГц: 14 дБ/1,5: 1
6 ГГц: 12 дБ/1,7: 1

Выход IP3: 70,5 дБм при 1 ГГц
Направленность
20 дБ при 1 ГГц
13 дБ при 3 ГГц
5 дБ при 6 ГГц
Максимальная входная мощность
30 дБм для открытого или короткого замыкания
33 дБм для согласованного замыкания

Основные параметры модуля

Диапазон рабочих частот: от 9 кГц до 7 ГГц;
Размер: 3,5 см * 4 см (без выступающей SMA);
Источник питания: + 7-+ 10 в (модуль имеет чип LDO, и напряжение регулируется для получения 5 В для питания чипа)

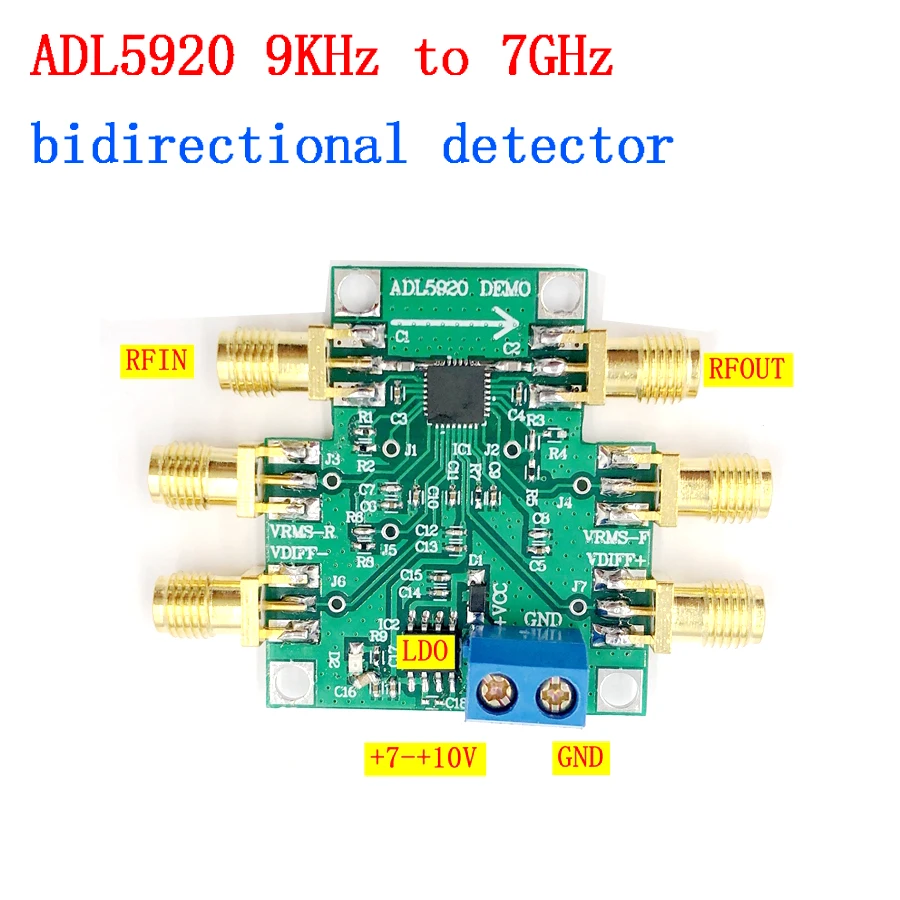

Запасные 6 интерфейсов SMA, которые представляют собой только вход RF, выход RF, прямую мощность, обратную мощность, дифференциал + мощность и Дифференциал-мощность.
