4-дюймовый дисплей SAA-2N NanoVNA V2 3 ГГц 2 версия 3000 мАч батарея вектор сетевой

4-дюймовый дисплей SAA-2N NanoVNA V2 3 ГГц 2 версия 3000 мАч батарея вектор сетевой

1. Пожалуйста, откройте посылку и проверьте перед подписанием. И Откажитесь, если он демагирован. Мы можем подать заявку на компенсацию.

2. Батарея включена по умолчанию. Если вам не нужен аккумулятор, пожалуйста, свяжитесь с нами заранее.

3. Насколько мы знаем:

Клиенты из Бразилии, пожалуйста, оставьте свой номер CPF.

Американские клиенты, пожалуйста, оставьте 5 номеров почтового кода (не нужно 5 + 3 номера).

4.Кроме того, мы используем более высокий монитор Спецификации, поэтому вам нужно повторно использовать сенсорный экран после обновления прошивки.

Базовая Производительность:

Частотный диапазон:50 кГц-3 ГГц

Частотный Допуск: <2ppm

Стабильность частоты: <0,5 ppm

Динамический диапазон системы (калиброванный):70dB (до 1,5 ГГц), 60dB (с тактовой частотой до 3 ГГц)

S11 Уровень шума (калиброванный):-50dB (до 1,5 ГГц)-40dB (с тактовой частотой до 3 ГГц)

Скорость развертки:100 точек/с

Дисплей: 3,95 дюйма, 320x480

Интерфейс USB:Микро-usb

Мощность:USB, максимальный ток зарядки 1A

Аккумулятор:Литий-ионный аккумулятор 3000 мАч

Разъем аккумулятора:JST-XH 2,54 мм

Максимальные точки развертки (на устройстве):201

Максимальное количество точек подметания (USB):1024

Порты и разъёмы 2 обратные потери (1,5 ГГц):20 дБ typ

Порт 2 обратная потеря (3 ГГц):13 дБ мин

VNA-QT Поддерживаемые по платформы:Linux, Windows (7 +), Mac OS запланировано

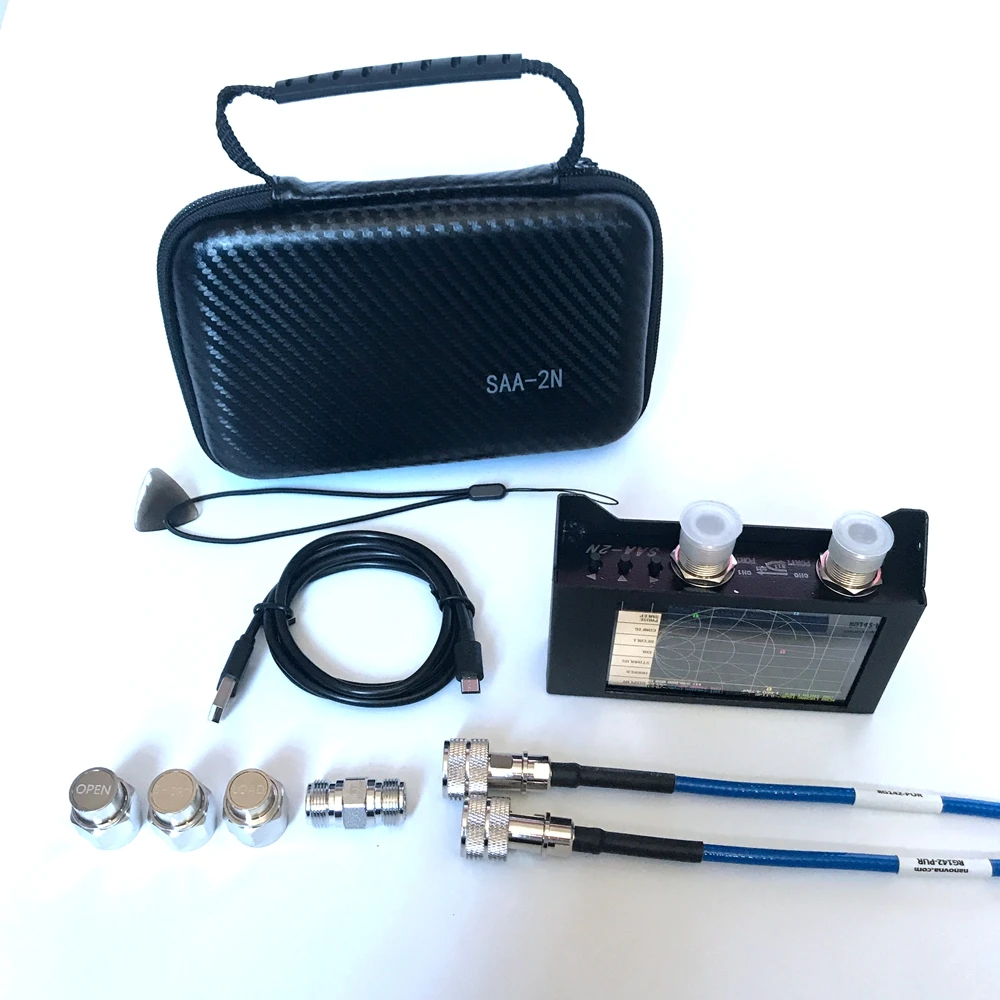

SAA-2N хост (внутренний аккумулятор 3000 мАч) x 1

Micro USB кабель для передачи данных x1

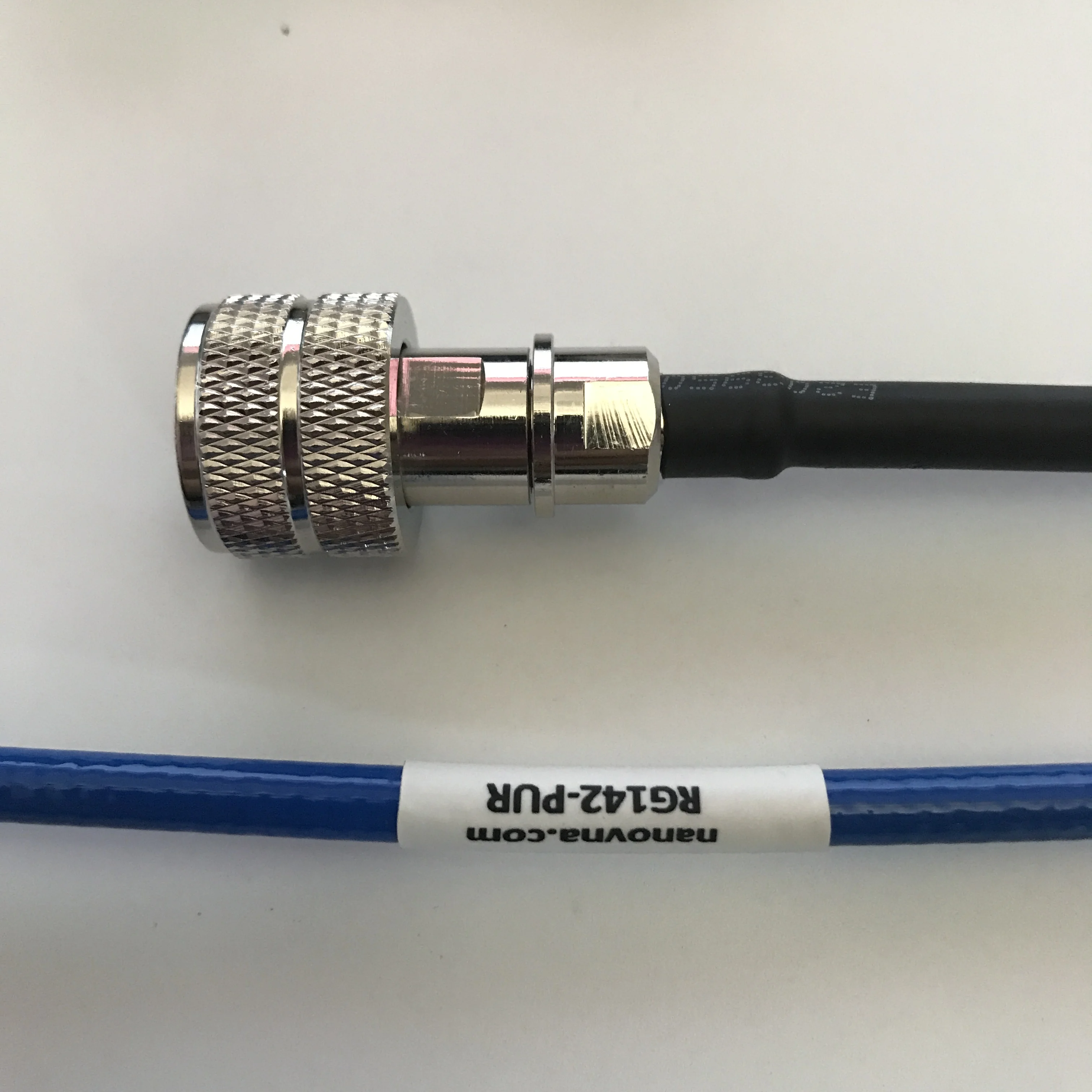

50 см N-type папа-папа RG142-PUR RF кабель x2

N-type male calibration kit - OPEN x1

N-type male калибровочный набор-короткий x1

N-type male калибровочный набор-нагрузка x1

Разъем N-type female-female x1

Весла и ремешок для сенсорного экрана x1

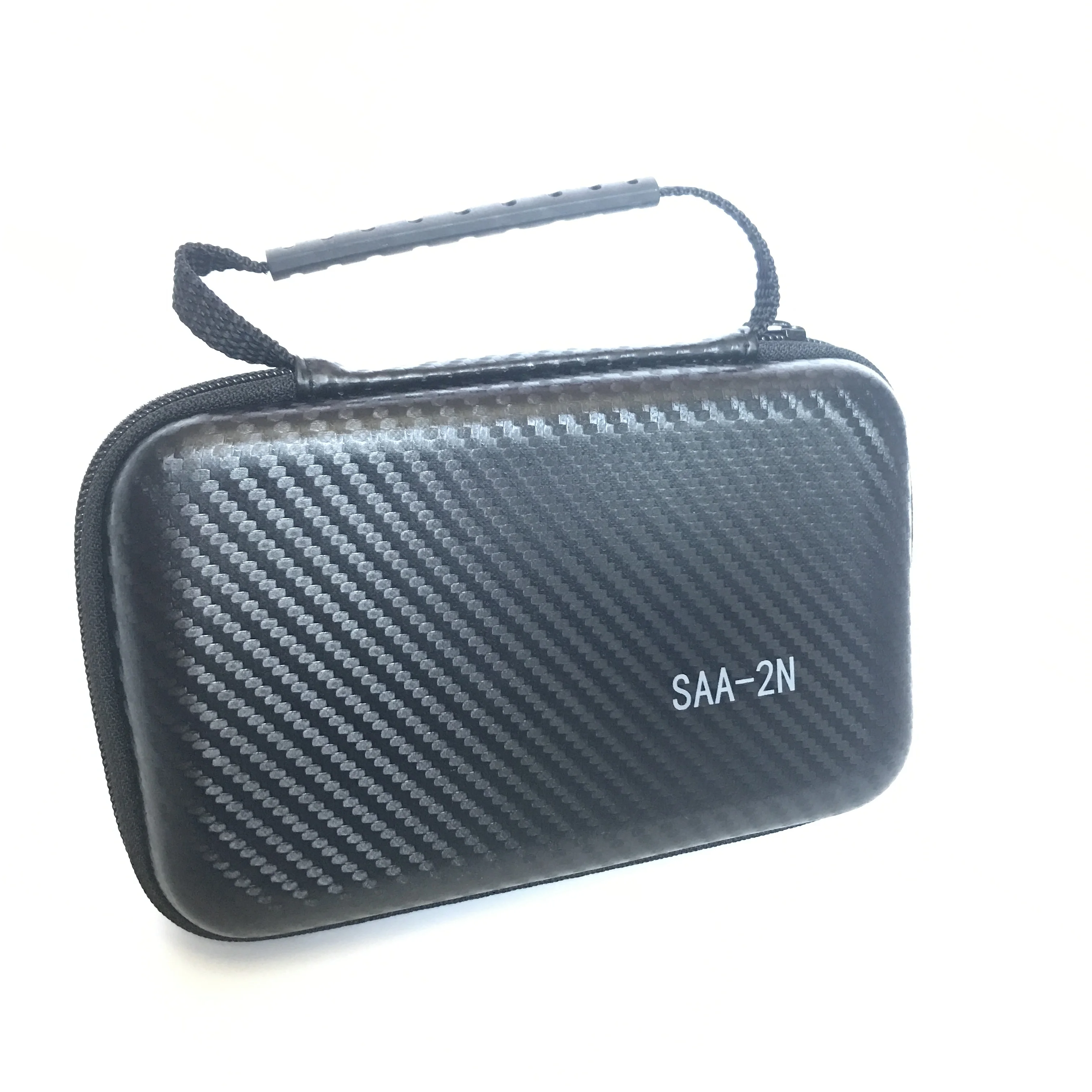

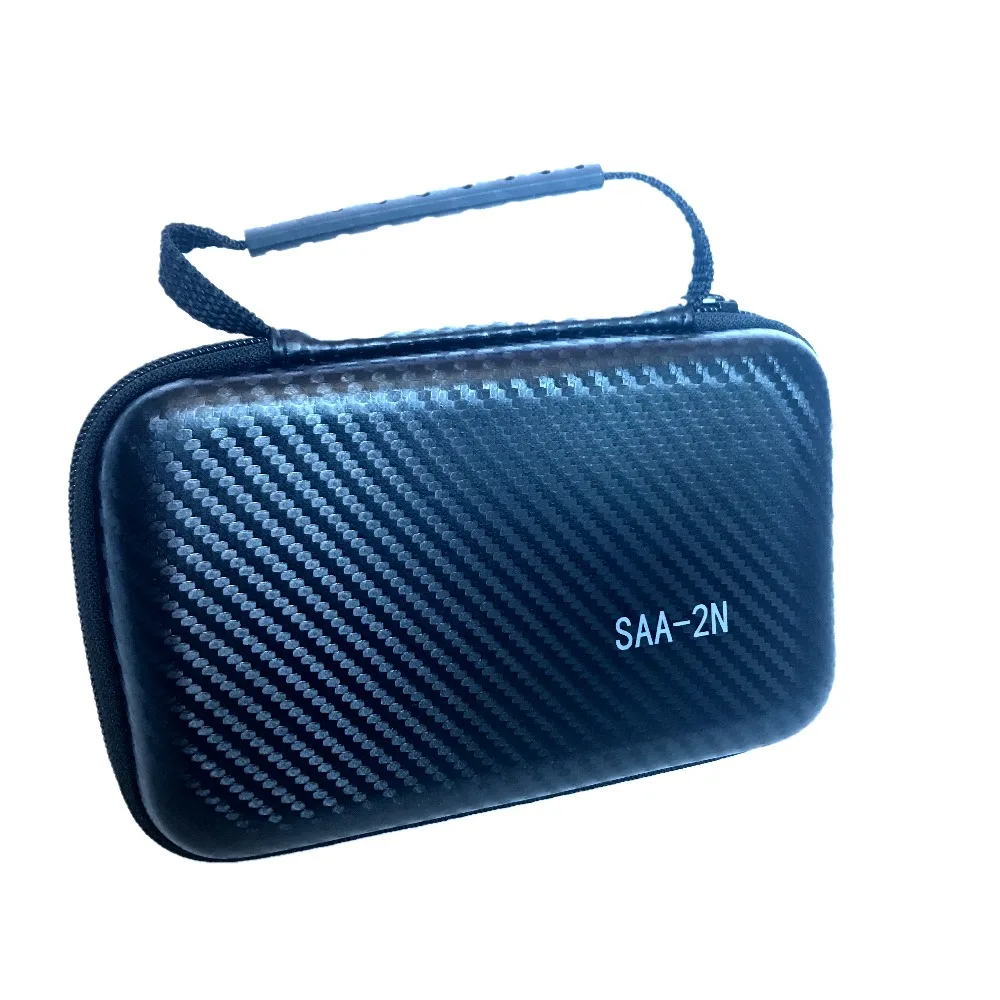

Сумка для хранения EVA x1

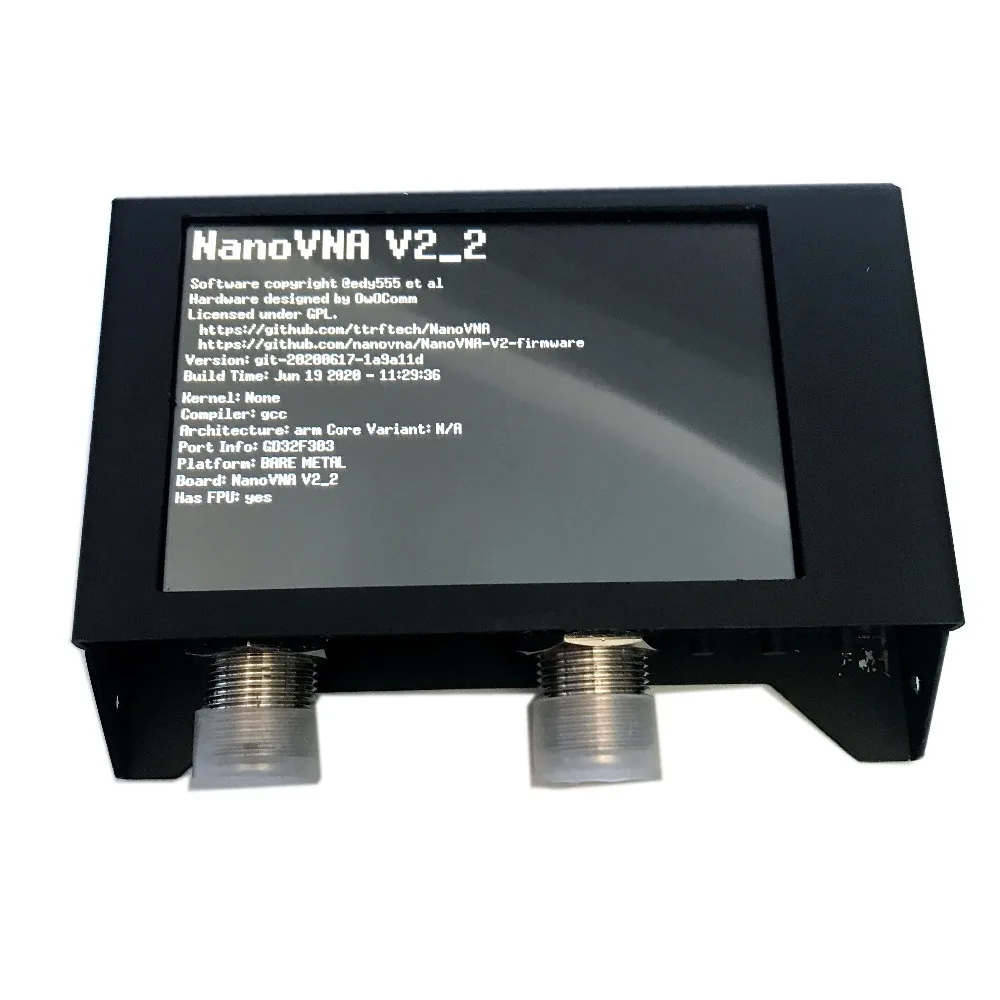

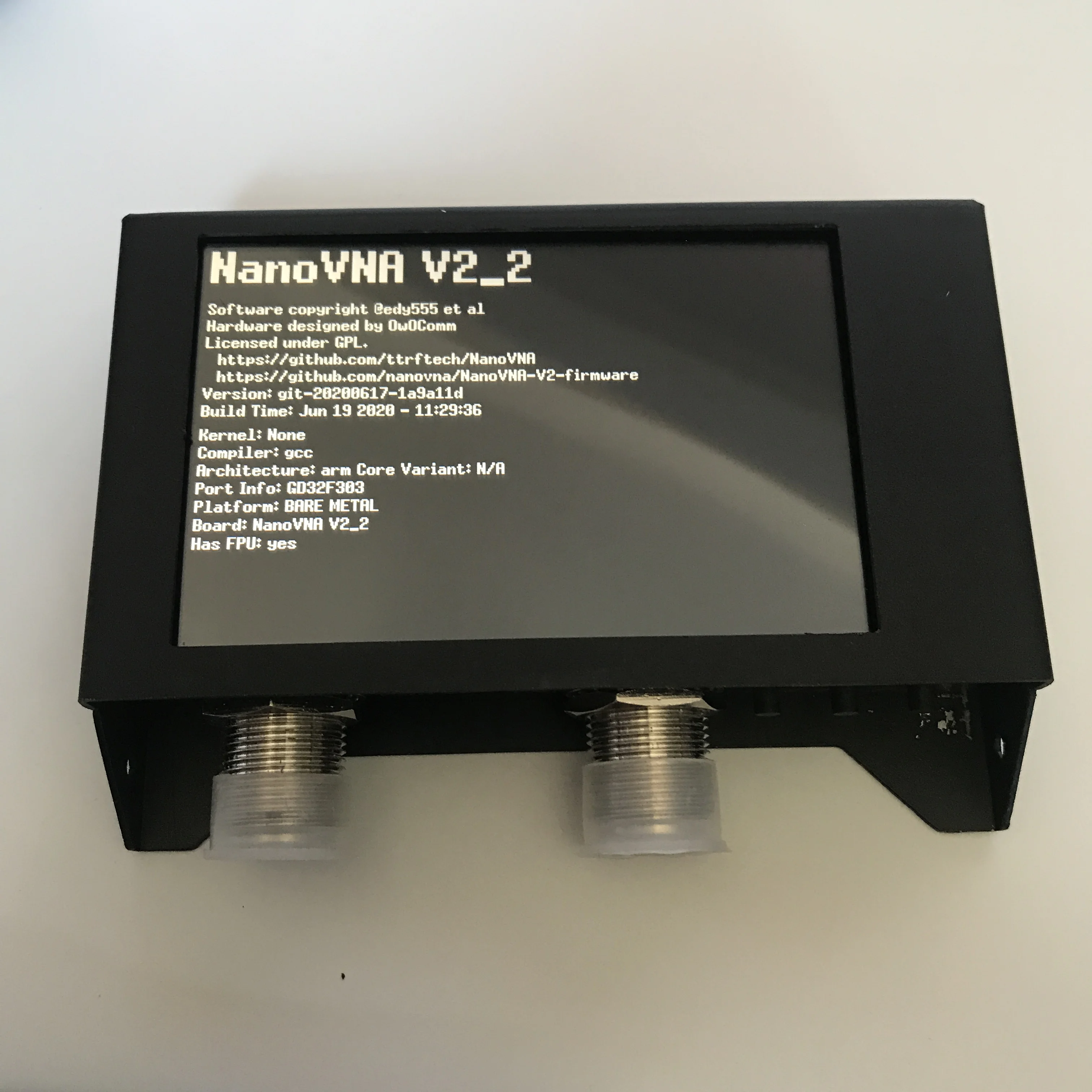

SAA-2N nanov2.2

3 ГГц векторный сетевой анализатор, разработанный OwOComm, в соответствии с лицензионным соглашением LGPL, он полностью изготовлен в соответствии с файлами v2_2, выпущенными OwOComm в Отделе разработки //github.com/nanovna/S-A-A, В соответствии с оригинальными техническими спецификациями, разработанными OwOComm.

SAA-2N/NanoVNA_V2.2 использует аналогичный пользовательский интерфейс для NanoVNA, но с другой технической архитектурой SAA-2N/NanoVNA_V2.2 не загружает данные начальной калибровки при запуске, И не автоматически интерполирует данные калибровки после того, как пользователь изменит частоту, и необходимо повторно или перезвонить данные калибровки после каждого запуска и изменения частоты. Пожалуйста, внимательно прочитайте руководство пользователя перед использованием, чтобы избежать повреждения устройства.

VNA-QT загрузка программного обеспечения://github.com/nanovna/NanoVNA-QT/releases

Nanovna-saver://github.com/NanoVNA-Saver/nanovna-saver/releases

Руководство пользователя://github.com/nanovna/NanoVNA-QT/raw/master/ug1101.pdf

Поскольку SAA-2-это дизайн с открытым исходным кодом, существует много разных производителей. Некоторые клиенты могут сомневаться в производительности нашей продукции. Ниже приводится файл touchstone, полученный путем сканирования различных аттенюаторов с NanoVNA saver. Вы можете увидеть приблизительную эффективную динамику и точность, а также точность Калибраторов, которые мы используем. Следующие результаты испытаний представляют только данные тестирования образцов наших SAA-2 с металлическими элементами оболочки и не несут ответственности за аналогичные продукты, продаваемые по другим каналам.

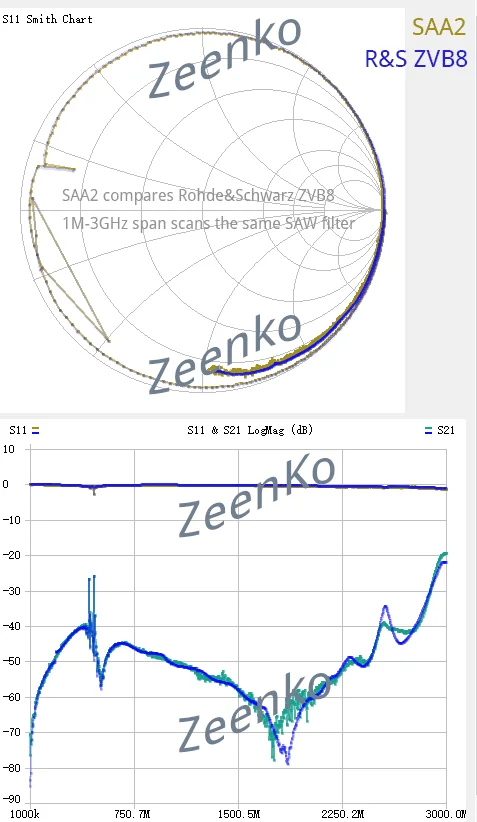

Тесты 2,4 ГГц фильтр.

Фазы также могут в основном перекрываться:

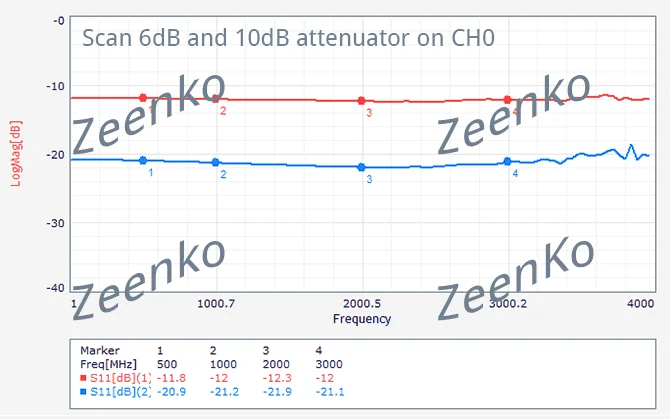

Сканирование 6 дБ и 10 дБ аттенюаторов на CH0 соответственно, мы видим, что обратная Потеря 10 дБ аттенюатора составляет от-20 дБ and-22db. Точность калибровки и направленность SAA-2 очень хороши.

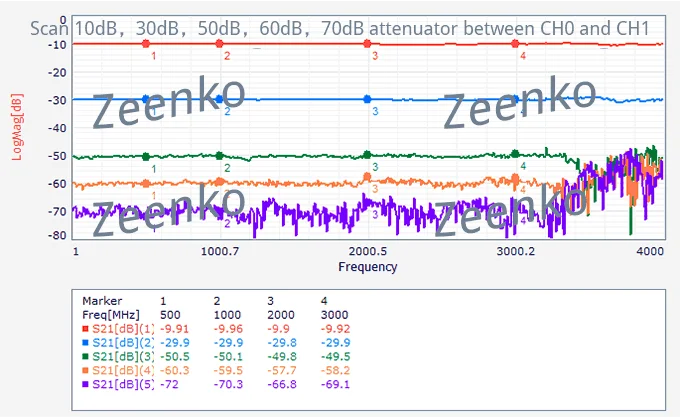

Сканирования 10 дБ, 30 дБ, 50 дБ, 60 дБ, 70 дБ амортизаторы между CH0 и ch1, S21 до 3,3 ГГц может получить удовлетворительный результаты.

VNA-QT программное обеспечение происходит от классического XaVNA.

Программное обеспечение NanoVNA использует GPL протокол для открытия исходного кода с целью привлечения большего числа молодых людей, чтобы обратить внимание на радиочастоту и беспроводную связь.

Мы будем продолжать предоставлять обновления и техническую поддержку NanoVNA в течение 3 лет после покупки.

Мы проверим перед отправкой и подключим непосредственно к порту SMA для калибровки, данные калибровки хранятся в состоянии 0, и загрузка будет загружать данные состояния 0 напрямую.
