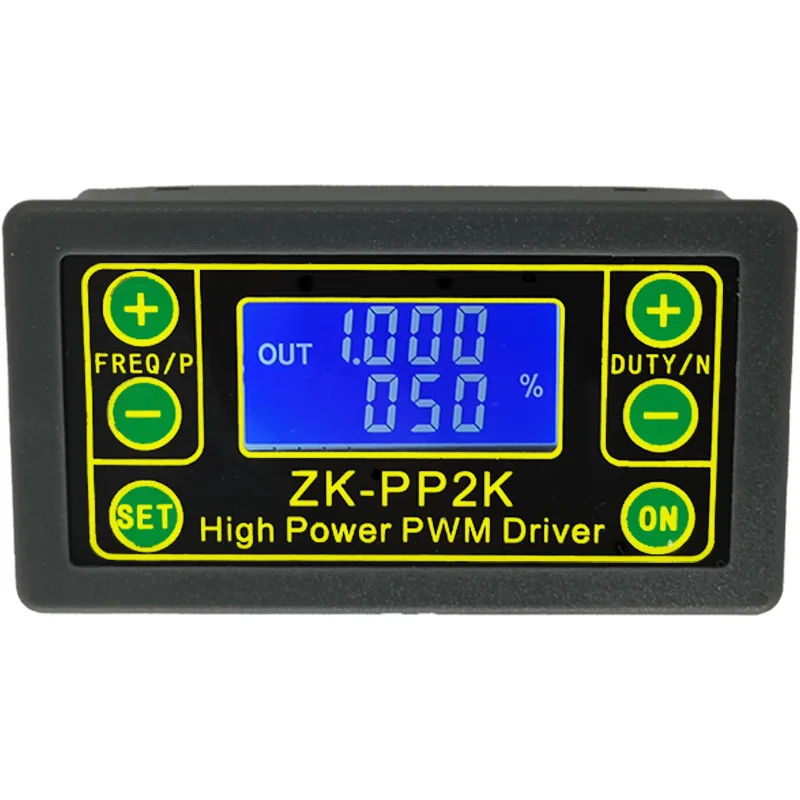

Модуль драйвера ZK-PP2K PWM генератор сигналов 8A для двигателя/лампы двухрежимный

Модуль драйвера ZK-PP2K PWM генератор сигналов 8A для двигателя/лампы двухрежимный

Руководство пользователя

Http://attach01.oss-us-west-1.aliyuncs.com/IC/Datasheet/13968.pdf

1. Описание:
Генератор сигналов ZK-PP2K-это устройство, которое обеспечивает электрические сигналы на различных частотах, квадратных волнах, импульсных и выходных уровнях. Поддерживает двойной режим: режим ШИМ и импульсный режим. Он поддерживает выходной ток высокого тока и может напрямую подключаться к двигателю. Используется в качестве источника сигнала или источника возбуждения для тестирования. Широко используется в производственной практике и технологиях.

2. Особенности:
1>. Двойной режим: режим ШИМ и импульсный режим
2>. ЖК-дисплей высокой четкости
3>. Поддержка регулировки частоты
4>. Поддержка регулировки рабочего цикла
5>. Высокоточное Обнаружение
6>. Поддержка функции отключения памяти
7>. 1-канальный выход сигнала
8>. Поддержка обратной защиты
9>. Поддержка включения/отключения выхода
10>. Прямой Привод СВЕТОДИОДА/двигателя/соленоидного клапана

3. Параметры:
1>. Название продукта: ZK-PP2K PWM генератор сигналов
2>. Модель: ZK-PP2K
3>. Рабочее напряжение: 3,3-30 В постоянного тока
4>. Частотный диапазон: 1 Гц ~ 150 кГц
5>. Точность частоты: 2%
6>. Диапазон рабочего цикла: 0.00%-100%
7>. Выходной ток: 8 А (макс.)
8>. Количество импульсов: 1 ~ 9999 или бесконечное
9>. Время задержки: 0,000 с ~ 9999 с
10>. Ширина импульса: 0,000 с ~ 9999 с
11>. Точность времени: 1 мс
12>. Выходная Амплитуда: та же, что и входное напряжение
13>. Рабочая температура:-20 ℃ ~ 85 ℃
14>. Рабочая влажность: 0% ~ 95% относительной влажности
15>. Размер: 79*43*26 мм

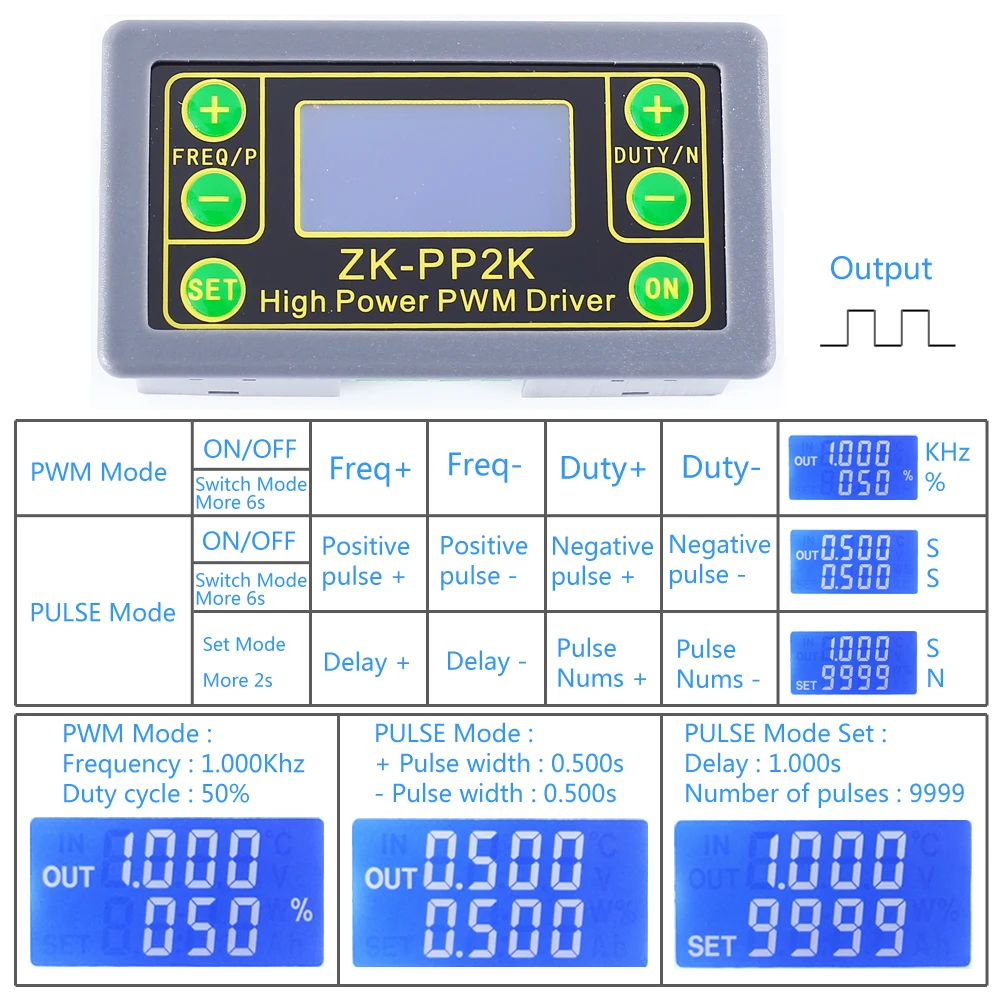

4. Режим работы:
1>. Режим ШИМ: частота, рабочий цикл
1,1>. Это режим ШИМ при отображении «%».
1,2>. Заводской режим по умолчанию-режим ШИМ.
1,3>. Кнопки FREQ + и FREQ-используются для настройки выходной частоты. Пользователь может коротко нажать, установив минимальное значение в блоке или продолжать нажимать для непрерывной настройки. Частотный диапазон от 1 Гц до 150 кгц.
1,4>. Кнопка DUTY + и DUTY-используются для настройки рабочего цикла на выходе для частоты. Пользователь может коротко нажать, указав минимальное значение в блоке или удерживать нажатие для непрерывной настройки. Диапазон рабочего цикла от 0.00% до 100%.

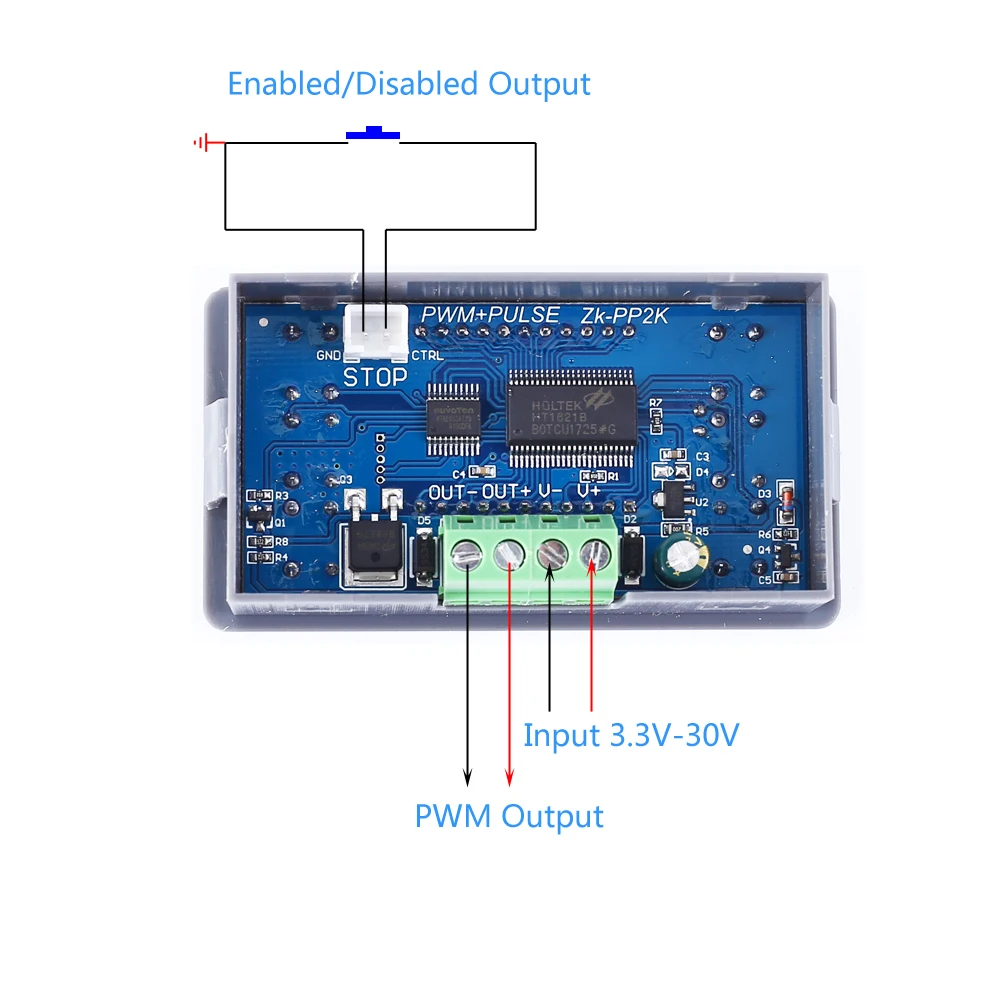

1,5>. Короткое нажатие кнопки «Вкл» для включения или отключения вывода. Он включен, когда отображается символ «Out» слева. Выход отключается, если нет символа дисплея «Out», а модуль выводит 0 В.
1,6>. Заводская частота по умолчанию составляет 1 кГц, рабочий цикл-50%.
1,7>. Переключение режима работы: удерживайте кнопку «Set» около 6 секунд. Затем он войдет в импульсный режим, если символ «%» исчезает справа.
2>. Импульсный режим: ширина импульса, задержка, количество импульсов
2,1>. Это режим ШИМ без символа дисплея «%».
2,2>. Кнопки P + и P-используются для установки времени для положительной ширины импульсов. Отображается на первой строке. Установленный диапазон времени составляет 0,000 с ~ 9999 с.
2,3>. Кнопки N + и N-используются для настройки времени отрицательной ширины импульса. Отображается на второй строке. Установочный диапазон времени составляет 0,000 с ~ 9999 с.
2,4>. Короткое нажатие кнопки «Вкл» для включения или отключения вывода. Он включен, когда отображается символ «Out» слева. Выход отключается, если нет символа дисплея «Out», а модуль выводит 0 В.
2,5>. Заводская положительная ширина импульса по умолчанию составляет 0,5 секунды, а отрицательная ширина импульса-0,5 секунды.
2,6>. Нажмите и удерживайте кнопку «set» в течение 2 секунд, чтобы войти в настройку количества импульсов и времени задержки. На экране отобразится символ «set» в нижнем левом углу. Примечание: после того, как в этом режиме выход будет отключен, и выходной импульс будет очищен.
2,7>. Кнопки P + и P-используются для установки времени задержки. Диапазон времени установки составляет 0,000 с ~ 9999 с.
2,8>. Кнопки N + и N-используются для установки количества импульсов. Диапазон установки составляет 1 ~ 9999 или бесконечный.
2,9>. Заводское время задержки по умолчанию составляет 0 секунд, а количество импульсов бесконечное (дисплей '----').
2,10>. Автоматический возврат к импульсному интерфейсу, нажав кнопку «SET» в течение 2 секунд.
2,11>. Коротко нажмите кнопку «ON», чтобы после установки времени задержки, а затем начните выводить заданное количество импульсов.
2,12>. Если количество импульсов будет отправлено, он автоматически выдаст 0 В. Выход будет отключен и очистит номера импульсов, если нажать кнопку «Вкл» во время вывода.
2,13>. Количество установленных импульсов выводится каждый раз при включении модуля, а затем прекращает выход или нажмите кнопку «Вкл» для перезапуска.

5. Практическое применение:
1>. Выход ШИМ 20 кГц, 60%: Выберите режим ШИМ. Установите частоту до 20,00, а рабочий цикл-до 060%.
2>. Выход включает 0,6 с, ВЫКЛ 0,2 с, бесконечный цикл: Выберите импульсный режим. Установите ширину положительного импульса до 0,600, а ширину отрицательного импульса-до 0,200. Время задержки до 0,000. Количество импульсов до '----'.
3>. Задержка 5s после включения питания или нажатие кнопки вкл. Затем выход включает 0,6 с, ВЫКЛ 0,2 с, бесконечный цикл: Выберите импульсный режим. Установите ширину положительного импульса до 0,600, а ширину отрицательного импульса-до 0,200. Время задержки до 5,000. Количество импульсов до '----'.
4>. Задержка 5s после включения питания или нажатие кнопки вкл. Затем выведите сигнал высокого уровня 10 мс, сигнал низкого уровня 10 мс, цикл 100 раз: Выберите импульсный режим. Установите ширину положительного импульса до 0,010, а ширину отрицательного импульса-до 0,010. Время задержки до 5,000. Количество импульсов до 0100.
5>. Задержка 5s после включения питания. Затем сохраните выход: Выберите импульсный режим. Установите ширину положительного импульса более 0 (любое значение) и ширину отрицательного импульса до 0,000. Время задержки до 10,00. Количество импульсов до '----'.

6. Используйте шаги:
1>. Подключите к источнику питания.
2>. Выберите режим работы следующим руководством.
3>. Короткое или длинное нажатие кнопки «freq +» или «freq-» для установки параметров.
4>. Короткое или долгое нажатие кнопки «duty +» или «duty-» для установки параметров.
5>. Подключите к нагрузке.

7. Применение:
1>. Генератор сигналов прямоугольной волны, генерирующий сигнал прямоугольной волны для экспериментальной разработки
2>. Используется для создания квадратного волнового сигнала, управляющего драйвером двигателя
3>. Генерирует регулируемые импульсы для использования микроконтроллером
4>. Диммер
5>. Регулятор скорости

8. Примечание:
1>. Это 1-канальный выходной сигнал.
2>. Максимальный выходной ток составляет 8 А. Поэтому он может напрямую управлять такими мощными устройствами, как двигатель.
3>. Пожалуйста, прочтите Руководство по использованию и описание перед использованием.

9 посылка:
1>.1 шт ZK-PP2K PWM генератор сигналов
