ET4501/ET4502/ET4510 электрический мост сопротивление емкость индуктивность

ET4501/ET4502/ET4510 электрический мост сопротивление емкость индуктивность

Описание товара:

ET45series LCR Цифровой мост разработан с использованием автоматического баланса мост принцип компонентный анализатор параметров, испытания 10 Гц ~ 100 кГц полосы пропускания, 0.1% основной классификационной функции, обеспечиваемой точностью измерений и инструментом для подавляющего большинства компонентов и материалов для обеспечения точной и полной съемки и анализа, Широко используется в исследованиях и разработках продуктов, таких компонентов, как входящий осмотр, онлайн-приложения продукта.

Особенности продукта:

Основные технические индикаторы:

Модель

ET4501

ET4502

ET4510

Частота тестирования

10 Гц~10 кГц

Постоянно регулируется, 1 Гц шаг

10 Гц~20 кГц

Постоянно регулируется, 1 Гц шаг

10 Гц ~100 кГц

Постоянно регулируется, 1 Гц шаг

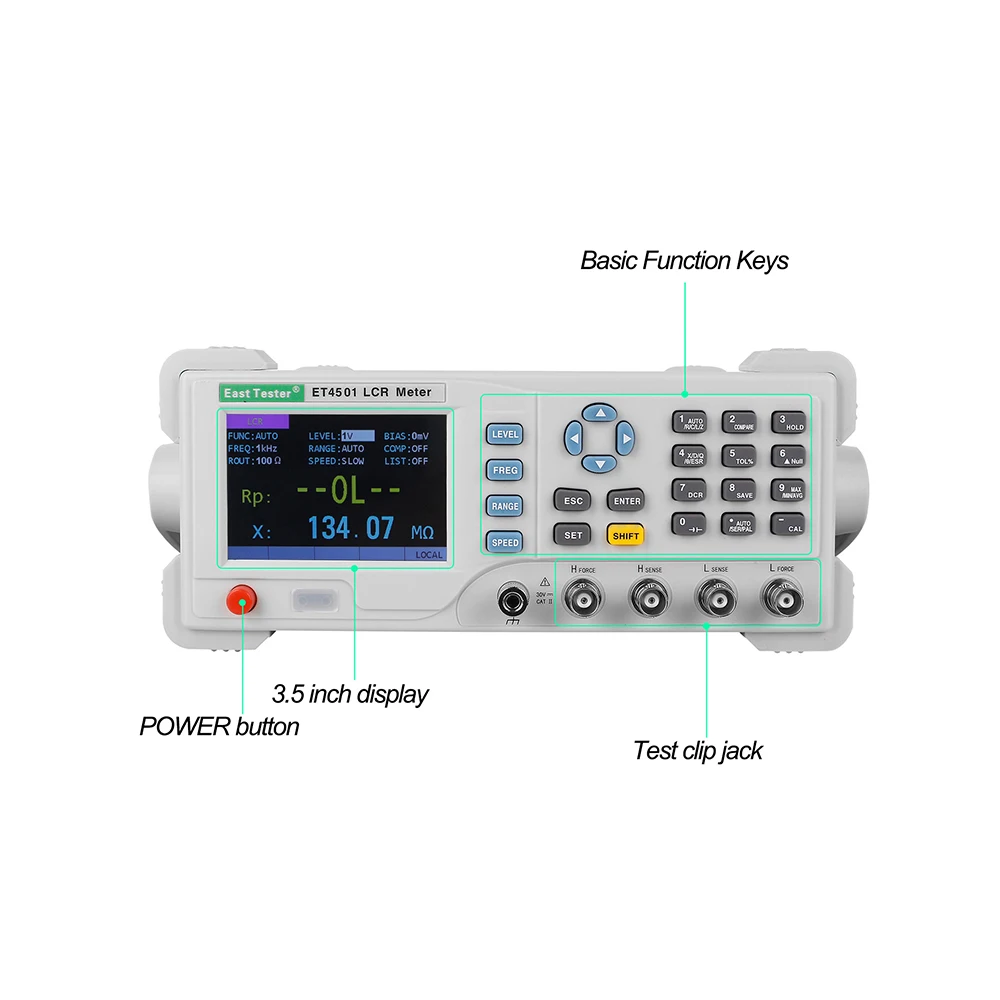

Экран дисплея

3,5» на тонкопленочных транзисторах на тонкоплёночных транзисторах ЖК-дисплей экран

Количество цифр дисплея

Основной параметр: 5 цифр

Вторичный параметр: 5 цифр

Измеренный параметр:

Основные параметры: L/C/R/Z

Вторичный параметр: X/D/Q/& theta;/ESR

Диапазон измерения

L: 0,001 & micro;H ~ 9999H,

C:0.001pF ~ 99.999mF,

R:0.0001Ω ~ 99.99MΩ

Базовая точность

0.1%

Скорость измерения дисплея

2 раза/с (медленная), 4 раза/с (средняя), 8 раз/с (быстрая)

Внутренний уклон

0-1500мв регулируемый, на шаг 1 мВ.

Уровень тестирования

0,1 V ~ 2V, плавной регулировкой, 1mV шаг

Выходное сопротивление источника сигнала

30 Ом, 100 Ом

Функция калибровки

Калибровка открытого замыкания, калибровка короткого замыкания

Функция скрининга

Предельный Диапазон скрининга может быть установлен до-50% ~ + 50%, а фиксированные точки-1%, 5%, 10% и 20%.

Компаратор

5 групп сортировки, 3 группы квалифицированных настроек, одна группа неквалифицированных настроек, одна группа вспомогательных настроек

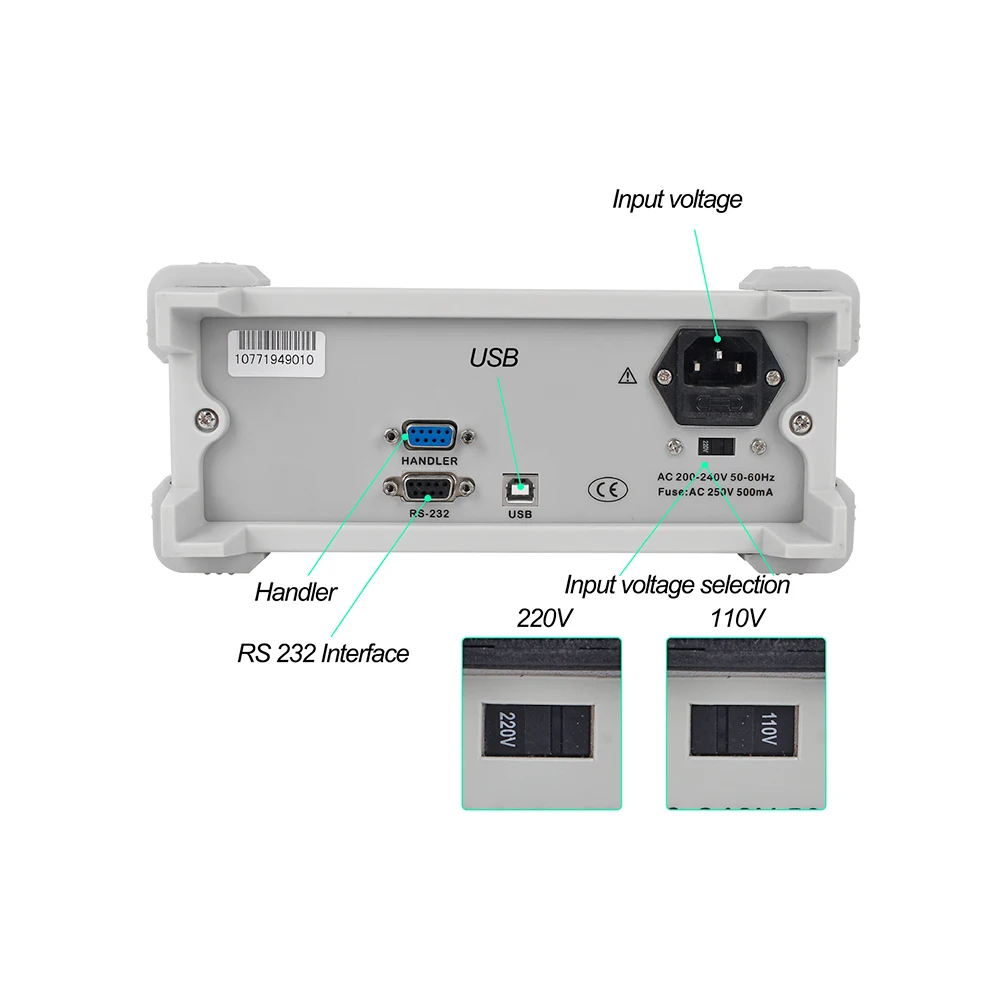

Интерфейсы

Стандарт: RS232, USB устройство, обработчик

Другие

Поддержка сопротивления постоянного тока (DCR), модель измерения электролитического конденсатора, регулировка яркости подсветки, китайский и английский языки являются дополнительными

Общие технические характеристики:

Напряжение питания: 220V.AC/50 Гц ± 10%, или 110V.AC/50 Гц ± 10%

Потребляемая мощность: <10 Вт

Дисплей: 3,5 "TFT LCD, разрешение 480*320

Интерфейсы:Стандарт: RS232, usb-устройство, обработчик;

Условия обслуживания: 0 °C-40 °C

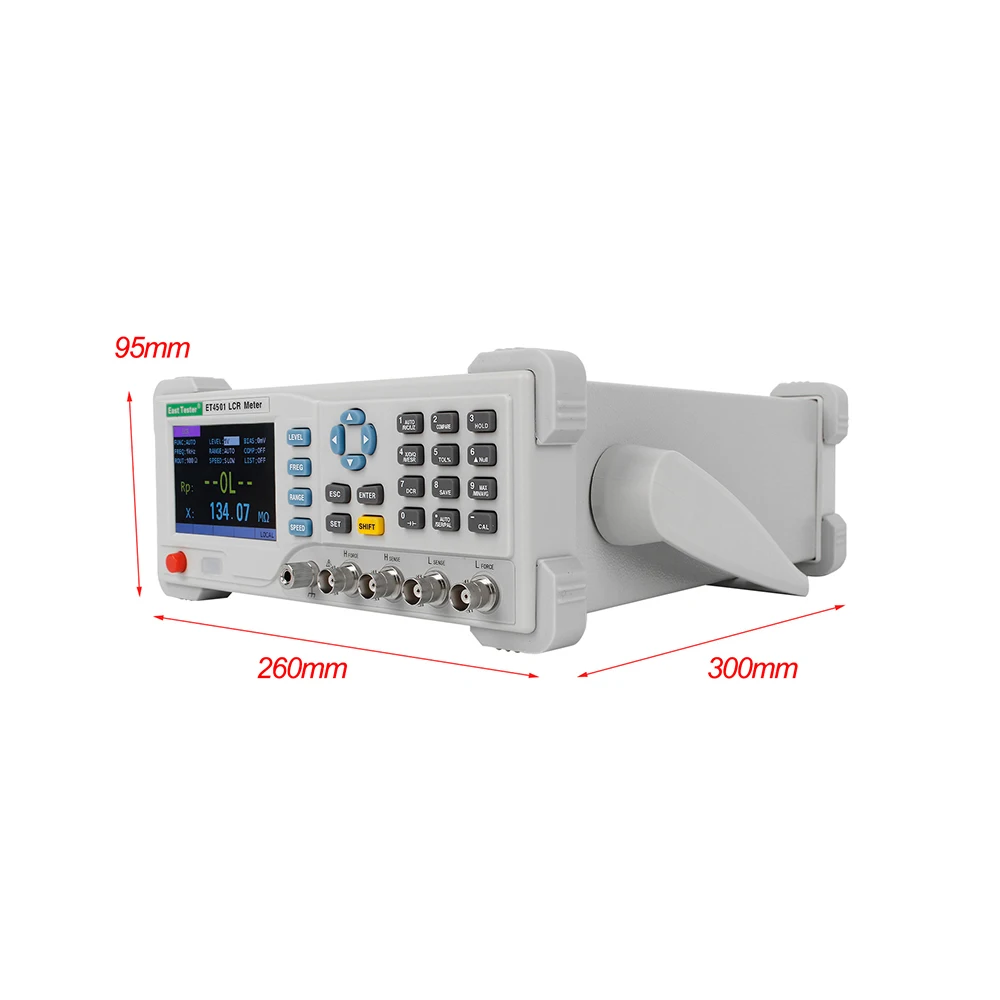

Размеры: 265 мм * 105 мм * 305 мм (Д * Ш * В)

Вес: 2,1 кг
