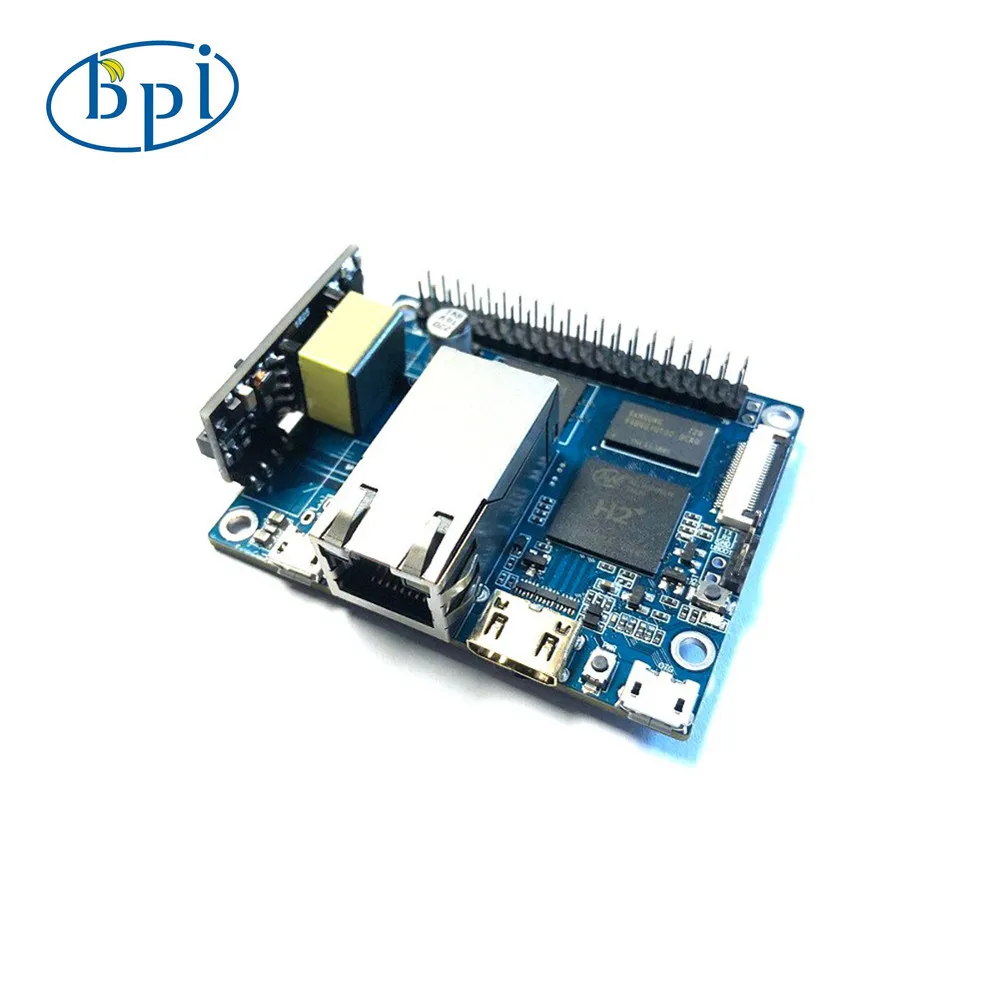

Модуль POE Banana PI RT9600 применяется к плате P2 ZERO и производителю BPI | Компьютеры офис

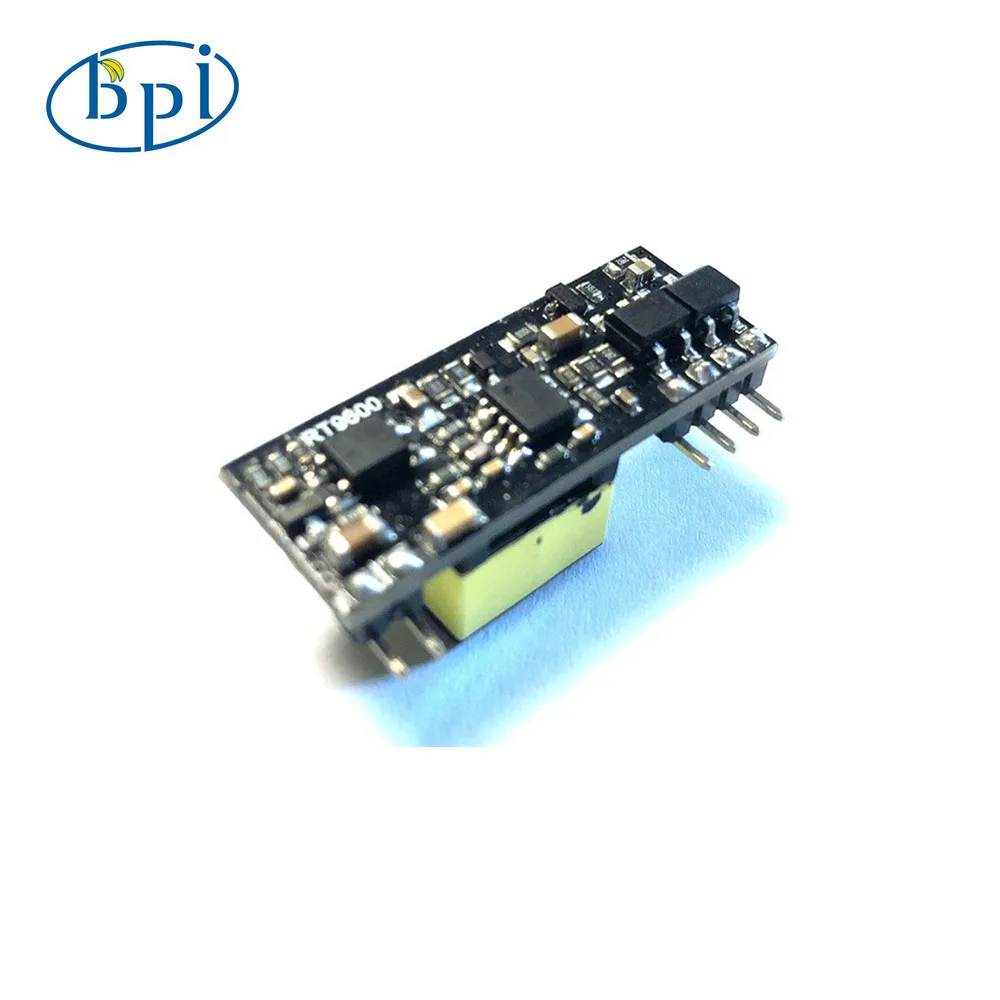

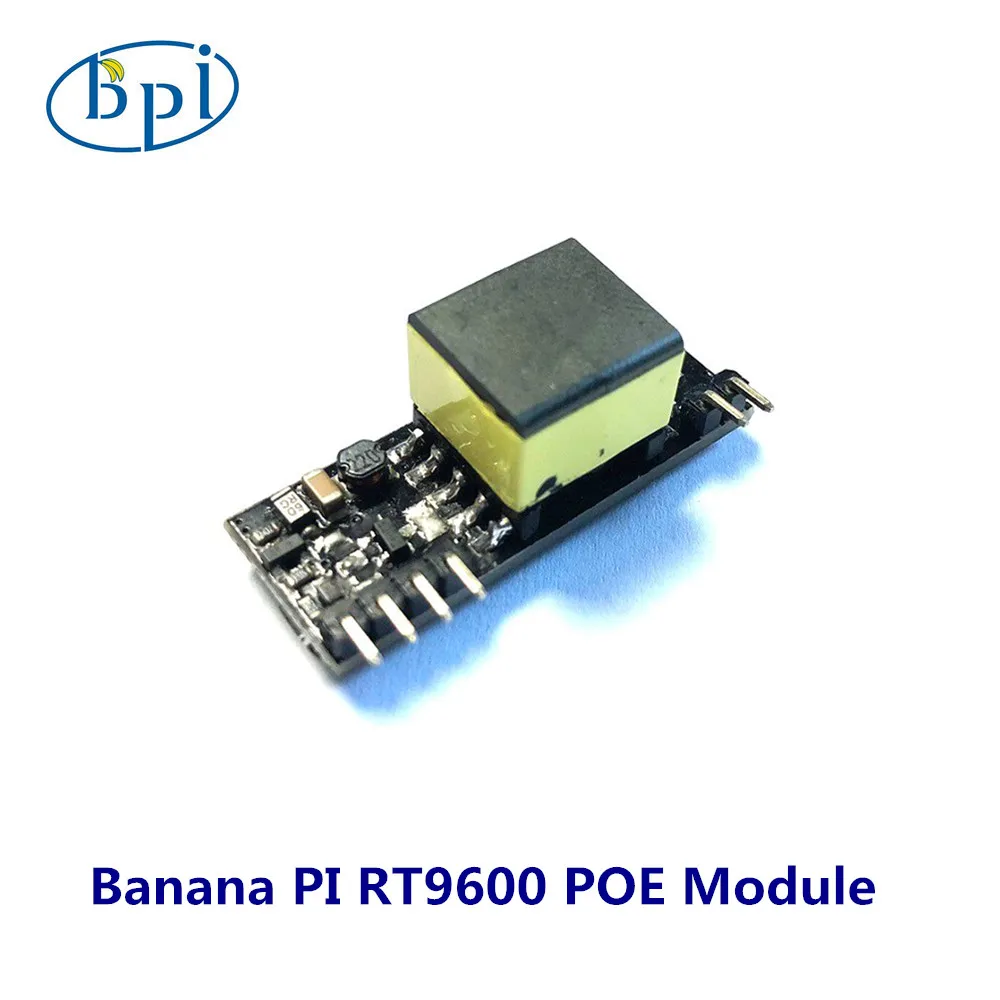

Модуль Banana PI RT9600 POE

Доставка Epacket, как ожидается, займет 15-30 рабочих дней, и медленное обновление информации о логистике. Если вы возражаете, выберите быстрый канал логистики. Спасибо:)ОписаниеМодули серии BPI-9600 предназначены для извлечения питания из обычного кабеля Ethernet категории 5 витой пары, соответствующего стандарту IEEE 802.3af power-over-Ethernet(PoE). BPI-9600 схема подписи и управления обеспечивает Подпись совместимости PoE и классификацию мощности, требуемую оборудованием источника питания (PSE), перед подачей на порт мощности до 15 Вт. BPI-9600 предоставляет Подпись класса 0.Преобразователь постоянного/постоянного тока работает в широком диапазоне входного напряжения и обеспечивает регулируемый выход. Преобразователь постоянного/постоянного тока также имеет встроенную защиту от короткого замыкания на выходе.

ОсобенностиСовместимость с IEEE802.3afДиапазон входного напряжения от 36 В до 57 вВстроенный высокоэффективный преобразователь постоянного/постоянного тока.Низкая пульсация и шум на выходеВысокая производительность по низкой ценеЗащита от короткого замыканияРегулируемый выходДополнительный выход мультинапряжения 3,3 В 5 в 12 В 24 ВИзоляция трансформатора, изоляция 1500 В (вход-выход)Легко использовать, с минимальным количеством внешних компонентов.ПриложенияШлюз IoTIp-камерыБеспроводная точка доступаСистемы безопасности и сигнализацииVOIP телефонОборудование для сетевых терминаловPBI-9600 PoE оборудованиеРазмер модуля

Селектор продуктаМодуль BPI-9600 PoEНомер деталиНоминальное выходное напряжениеМаксимальная выходная мощностьМаркировкаПосылкаBPI-9600-3.3V3,3 В6,6 Вт3,3 ВСилBPI-9600 -5 В5В10 Вт5ВСилBPI-9600 -12 В12В12 Вт12ВСилBPI-9600 -24 В24В12 Вт24ВСилПри 25 °C с VIN = 48 ВОписание штифтаМодуль BPI-9600 PoEБулавка #ИмяОписание1VA1Вход RX (1). Этот входной контакт используется совместно с VA2 и подключается к центральному крану трансформатора, подключенному к контактам 1 и 2 разъема RJ45 (RX) -он не чувствителен к полярности.2VA2Вход TX (2). Этот входной контакт используется совместно с VA1 и подключается к центральному крану трансформатора, подключенному к контактам 3 и 6 разъема RJ45 (TX) -он не чувствителен к полярности.3VB1Прямой вход (1). Этот входной контакт используется совместно с VB2 и подключается к контактам 4 и 5 разъема RJ45-он не чувствителен к полярности.4VB2Прямой вход (2). Этот входной контакт используется совместно с VB1 и подключается к контактам 7 и 8 разъема RJ45-он не чувствителен к полярности.5-VDCВозврат DC. Этот контакт-обратный путь для выхода + VDC.6+ VDCВыход постоянного тока. Этот контакт обеспечивает регулируемый выход преобразователя постоянного/постоянного тока.Абсолютный максимальный рейтингМодуль BPI-9600 PoEПараметрСимволМинМаксЕдиницы1Напряжение питания постоянного токаVCC-0,360V2Перенапряжение напряжения питания постоянного тока на 1 мсВсплеск-0,680V3Температура храненияTS-40100OC

Примечание 1: превышение вышеуказанных оценок может привести к постоянному повреждению продукта. Функциональная работа в этих условиях не подразумевается. Максимальные оценки предполагают свободный воздушный поток.

Рекомендуемые условия эксплуатацииМодуль BPI-9600 PoEПараметрСимволМинТипМаксЕдиницыЕдиницы1Входное напряжение питания 1VIN364857VV2Блокировка под напряжениемVLOCK3036VV3Рабочая температура 2Топ-202570Ta / OCBPI-9600

Примечание

1: с минимальной нагрузкой2: см. Диапазон рабочих температур секцииДлительное использование при максимальной рабочей температуре может сократить срок службы устройства.Электрические характеристики постоянного тока

Примечание

1: стандартные показатели при 25 °C с номинальной подачей 48В и предназначены только для помощи при проектировании. Не гарантировано2: Пульсация на выходе и шум можно уменьшить с помощью внешнего фильтра, см. Примечание по приложению.3: Продолжительность непрерывного короткого замыкания применима при температуре окружающей среды 25 °C на свободном воздухе. При более высоких температурах или с ограничениемВоздушный поток (например, в герметичном корпусе) необходимо ограничить длительность, чтобы избежать перегрева.Типичная схема подключения
