Блок питания для спутникового приемника Триколор GS-8300. Быстрая доставка. б/у |
Описание товара
Источник питания GS8300 ресиверов собран по схеме импульсного обратноходового преобразователя напряжений, представленной на рис. Входное сетевое переменное напряжение 190…240 В частотой 50 или 60 Гц через плавкую вставку F1, помехоподавляющий фильтр C1LF1, препятствующий проникновению помех от источника в сеть, токоограничивающий резистор RT1 и диодный мост D1—D4 поступает на сглаживающий конденсатор С5.
GS-8300 схема блока питания спутникового ресивера
Последовательный резистор RT1 ограничивает пусковой ток через диодный мост D1—D4 во время зарядки конденсатора С5. Варистор RV1 защищает источник от перенапряжения. При превышении питающим напряжением допустимого значения сопротивление варистора уменьшается, ток, протекающий через него, увеличивается и плавкая вставка F1 перегорает.
Выпрямленное постоянное напряжение проходит через узел управления на первичную обмотку трансформатора Т1. Оно коммутируется мощным полевым транзистором Q1, управляемым ШИ-контроллером U5. Накопленная в трансформаторе энергия передаётся во вторичные обмотки и выпрямляется диодами D5. D7—D9.
Для запуска источника питания при включении в сеть используется выпрямленное напряжение, приходящее через токоограничивающие резисторы R4, R5 на вывод 5 микросхемы U5. После запуска появляется напряжение на вторичных обмотках трансформатора Т1, и микросхема U5 питается напряжением, выпрямленным диодом D5, через ограничивающий ток резистор R19.
Стабилизация выходных напряжений источника питания обеспечивается элементами U2 (оптопара, гальванически развязывающая первичные и вторичные цепи источника) и U3 (стабилизатор напряжения). Номинальные значения выходных напряжений устанавливают делителем R25R26. При их увеличении в процессе работы открывается транзистор в оптопаре U2, а ШИ-контроллер U5 уменьшает длительность импульсов, открывающих транзистор Q1.

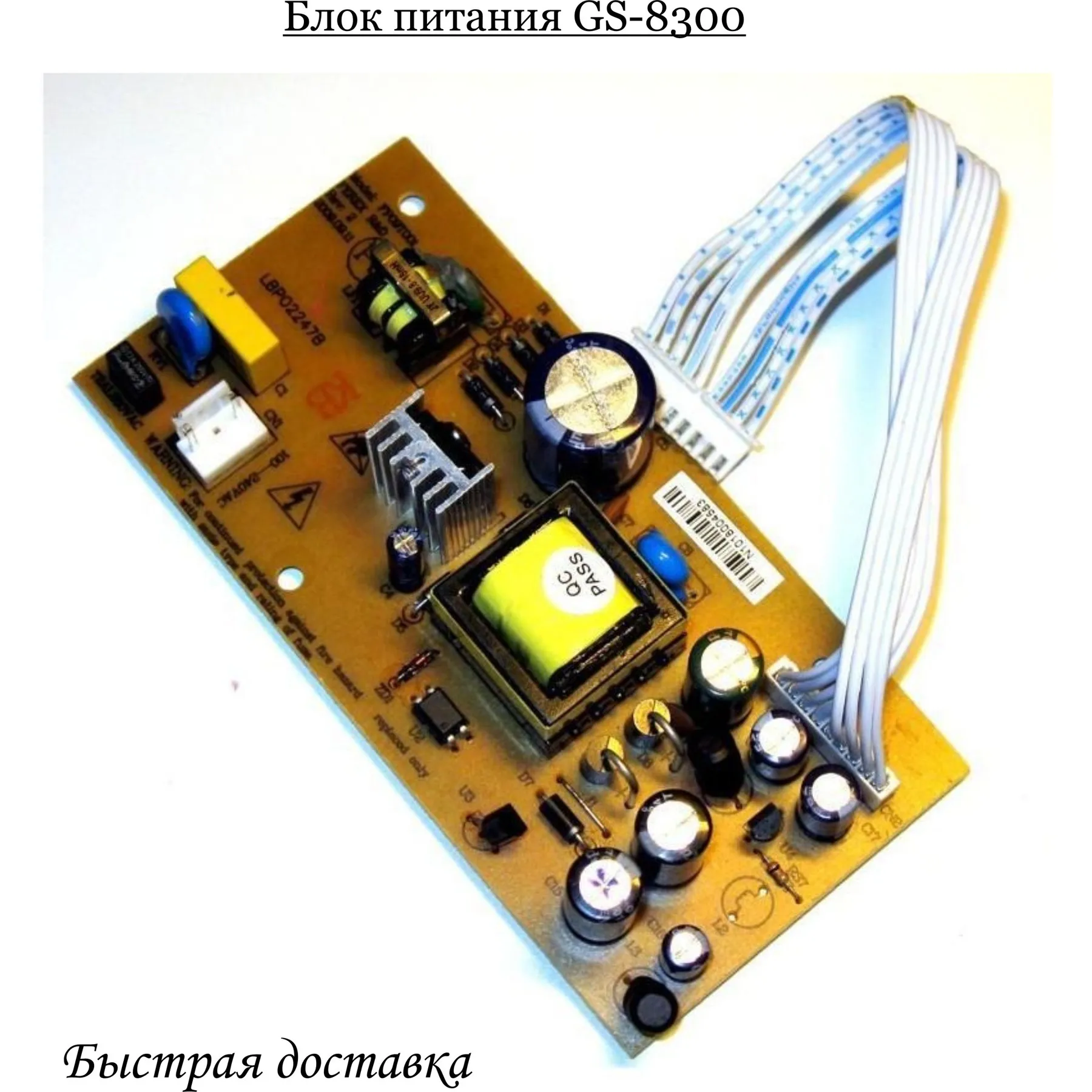

В результате энергия, передаваемая во вторичные цепи, уменьшается и, следовательно, уменьшаются выходные напряжения. На мощном полевом транзисторе Q2 и микросхеме U4 собран линейный стабилизатор напряжения +5 В. Его номинальное выходное напряжение устанавливают делителем R35R38. Внешний вид источника питания показан на рис.
