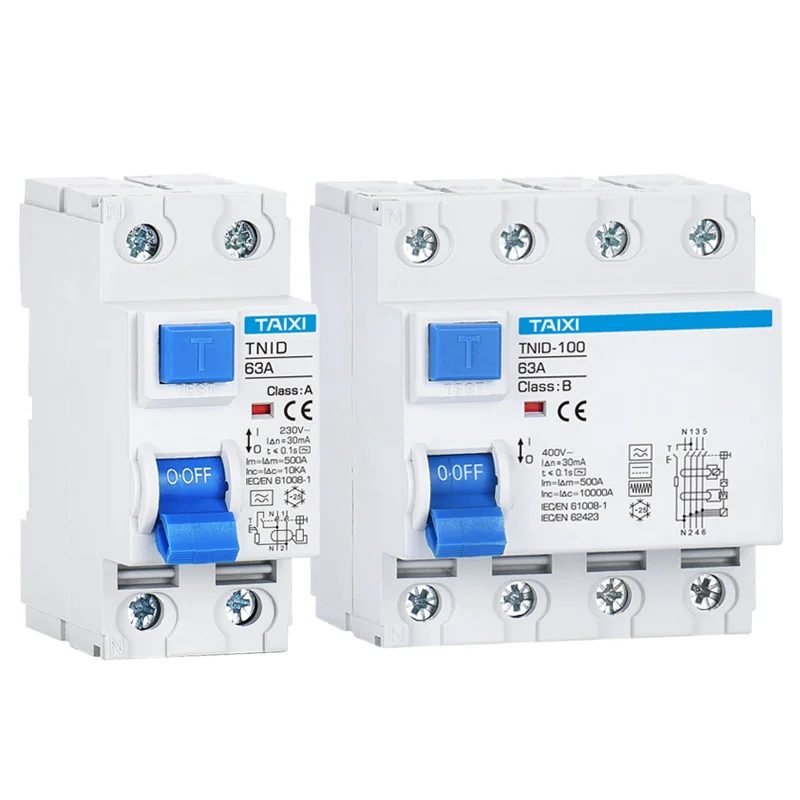

Тип электромагнитное RCCB класса B 4P 63A электронный остаточный ток выключателя

Тип электромагнитное RCCB класса B 4P 63A электронный остаточный ток выключателя

ID RCCB A AC Электромагнитный тип выключатель утечки MCB 2P 63A выключатель остаточного тока 4P

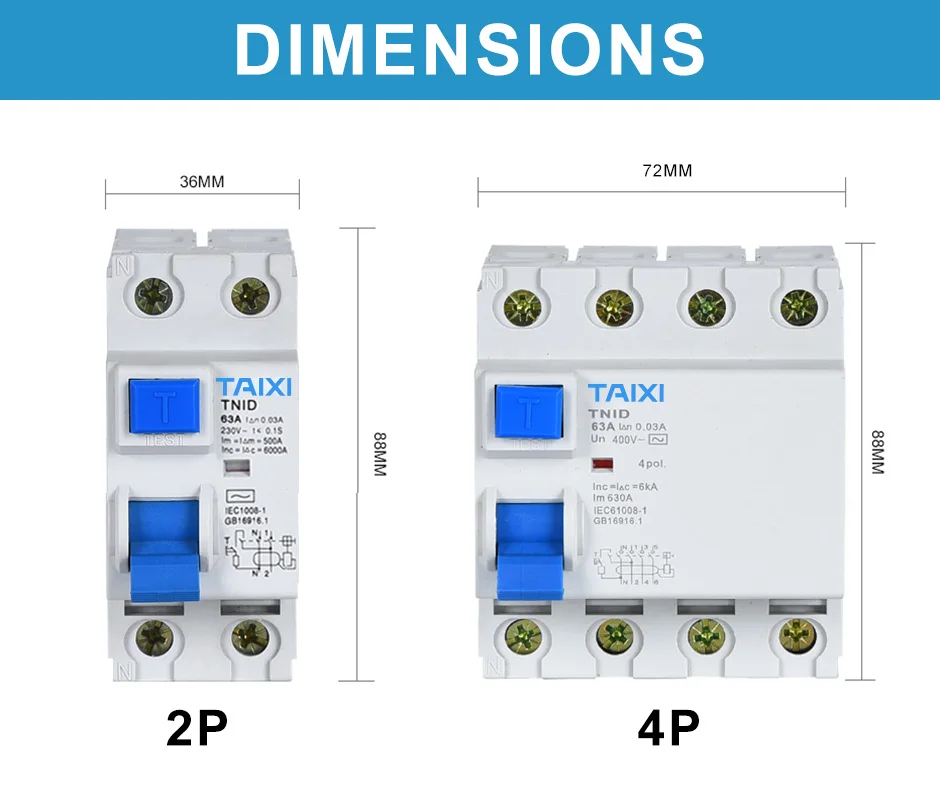

Разница между 2P и 4P

Разница между типом E и типом EM

Тип EM: защита от утечки типа электромагнитного отключения использует электромагнитное отключение в качестве промежуточного механизма для отключения источника питания, когда происходит ток утечки. Недостатки этого протектора-высокая стоимость и сложный процесс производства. Преимущества: Магнитные Элементы bai обладают сильной защитой от помех и сильной ударопрочностью (Воздействие перегрузки по току и перенапряжения); Дополнительный источник питания не требуется; Характеристики утечки после нулевого напряжения и фазового разрыва остаются неизменными.

Тип E: Электронный протектор утечки принимает усилитель транзистора в качестве промежуточного механизма. В чехол утечки усилитель усиливает, а затем переходит к реле. Реле управления позволяет отключить источник питания. Преимущества этого протектора: Высокая чувствительность (до 5 мА); Небольшая ошибка настройки, простой процесс и низкая стоимость. Недостатки таковы: транзистор обладает слабой ударопрочностью и плохой устойчивостью к внешним воздействиям окружающей среды; Необходим дополнительный рабочий источник питания (Электронный усилитель обычно нуждается в источнике питания постоянного тока более десяти Вольт), так что Характеристика утечки зависит от колебания рабочего напряжения; Когда основная цепь выходит из фазы, защита потеряет свою функцию защиты.

Тип и классификация формы сигнала обнаружения

Разница между классом переменного тока и классом A и классом B

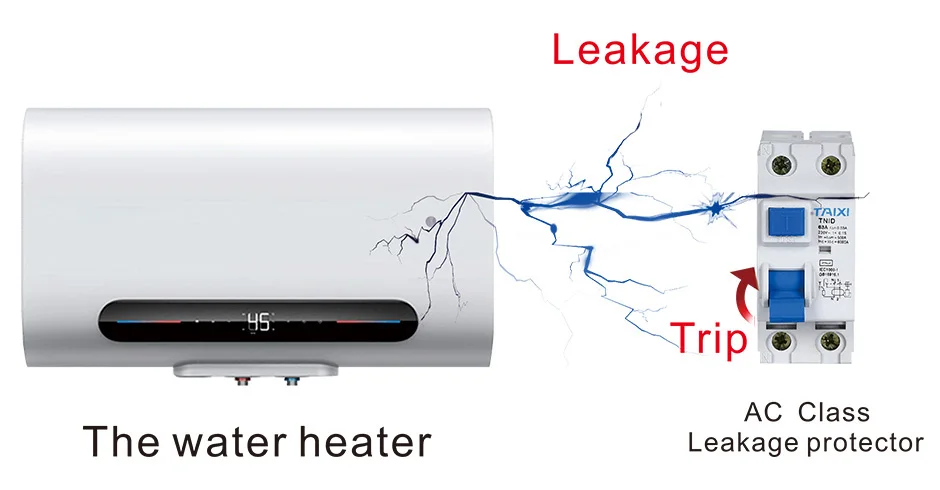

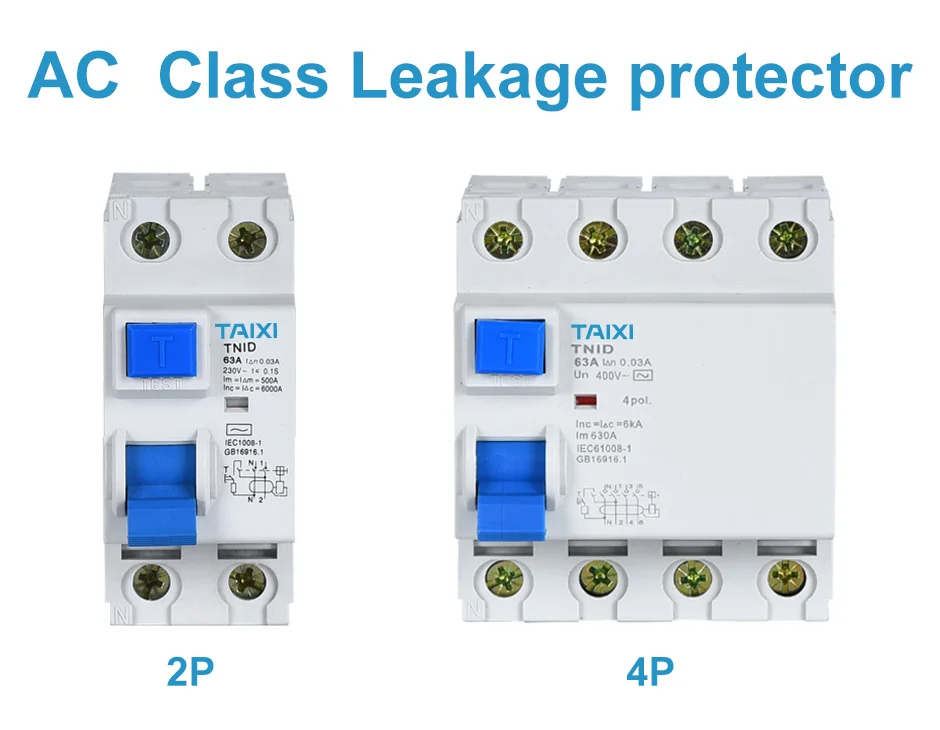

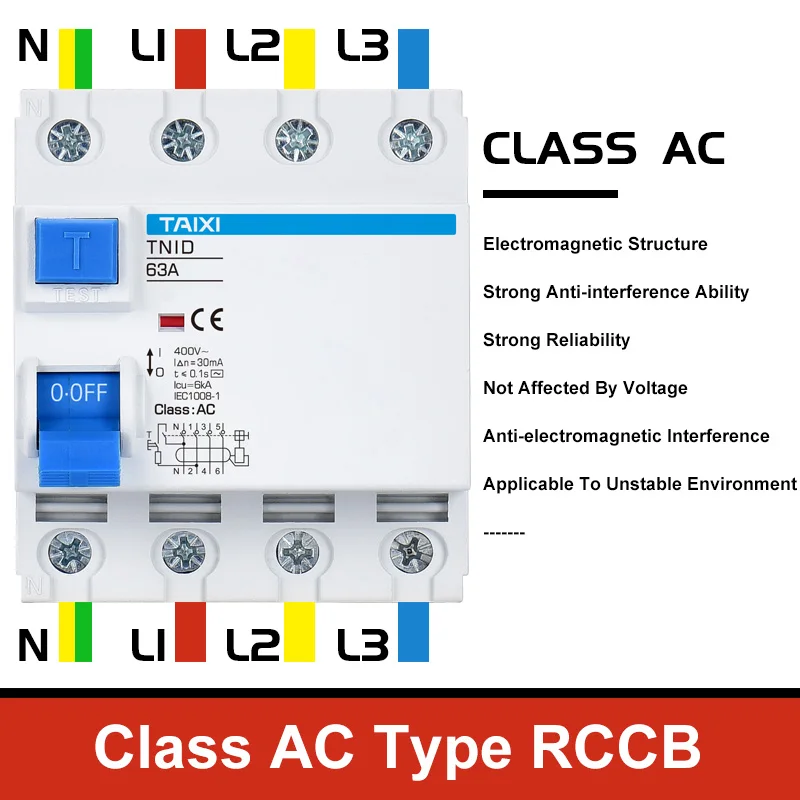

Выключатель переменного тока класса утечки:

Выключатель переменного тока класса утечки предназначен для мощности частоты синусоидального тока утечки. Он может защитить синусоидальный ток утечки, неожиданно применяемый и медленно поднимающийся.

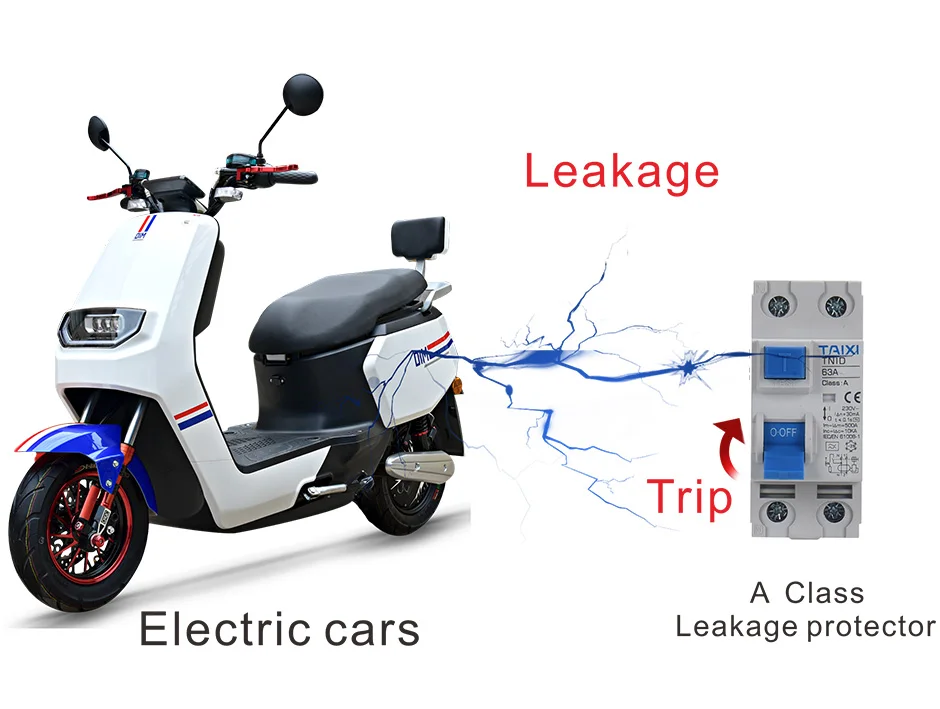

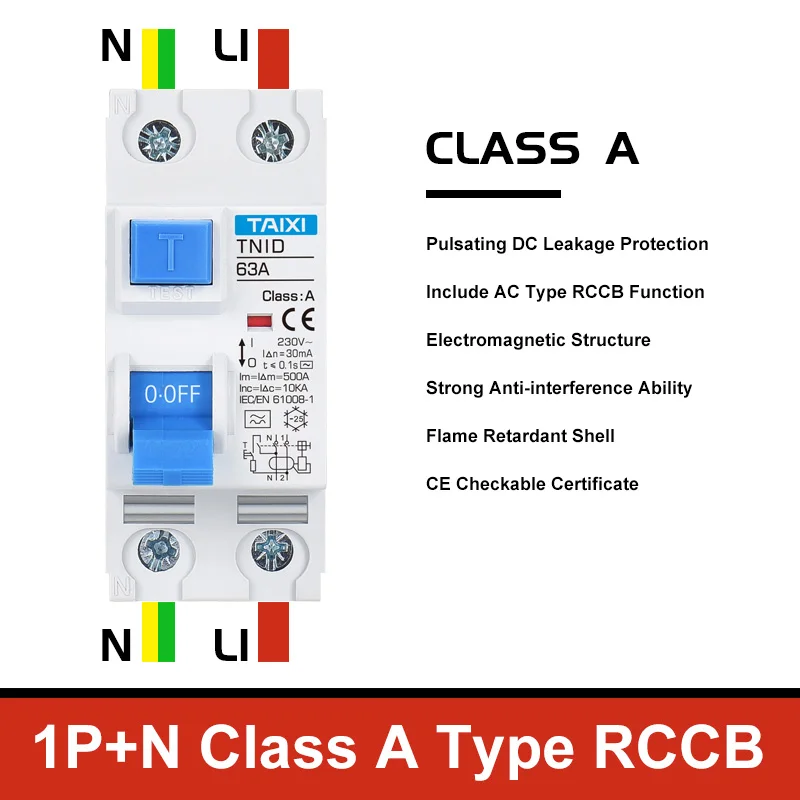

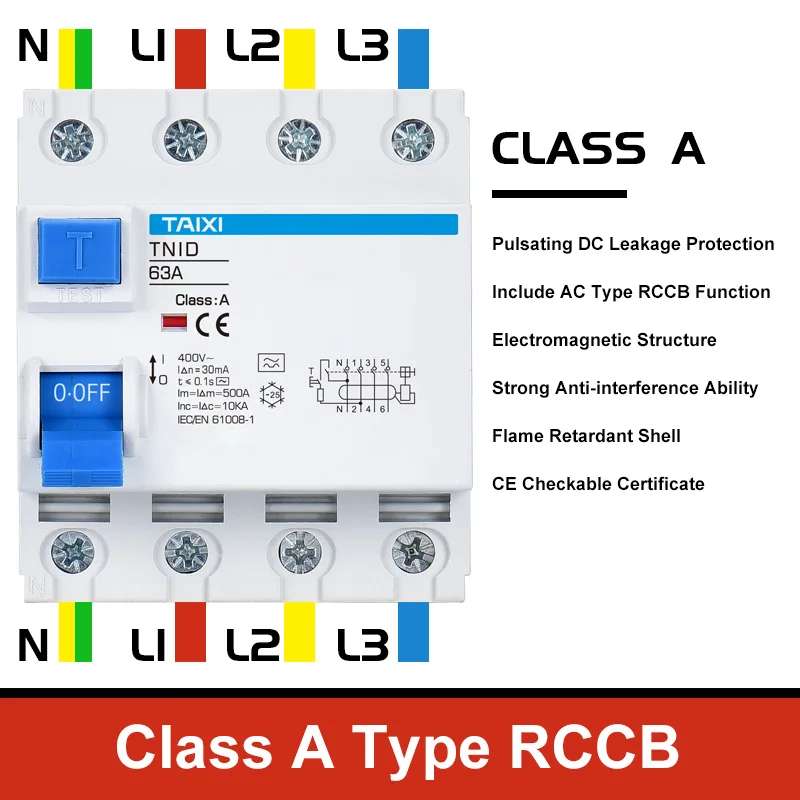

Выключатель утечки класса A:

Класс защиты от утечки может не только покрыть функции традиционного протектора утечки переменного тока, но также обеспечить адекватную защиту от неисправностей с пульсирующими компонентами постоянного тока в Остаточном токе. Обычное электрическое оборудование в повседневной жизни, которое легко вызвать пульсирующий Постоянный ток: ноутбук, планшетный компьютер, мобильный телефон, микроволновая печь, Индукционная плита, холодильник, стиральная машина, кондиционер, зарядка и т. Д. Автоматический выключатель утечки типа А и выключатель утечки типа переменного тока в основном одинаковы в рабочем принципе (измерение значения утечки через трансформатор тока нулевой последовательности), но магнитные характеристики трансформатора улучшаются. Он обеспечивает поездки при следующих условиях

(A) того же типа, что и переменный ток.

(B) остаточный пульсирующий ток постоянного тока.

(C) оставшийся пульсирующий ток постоянного тока накладывается плавным током постоянного тока 0,006a

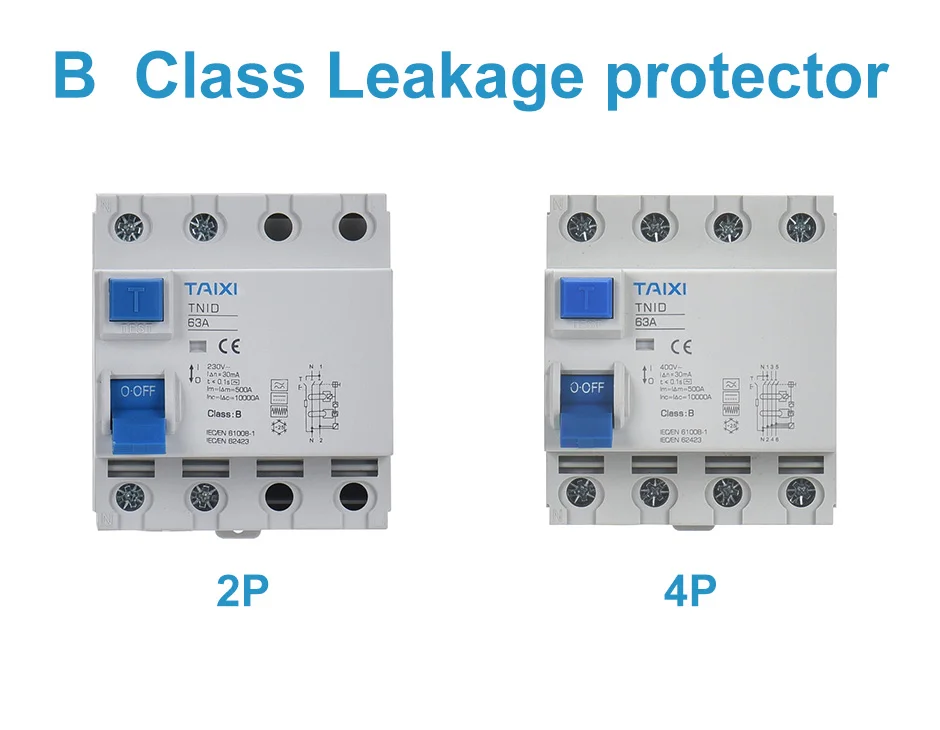

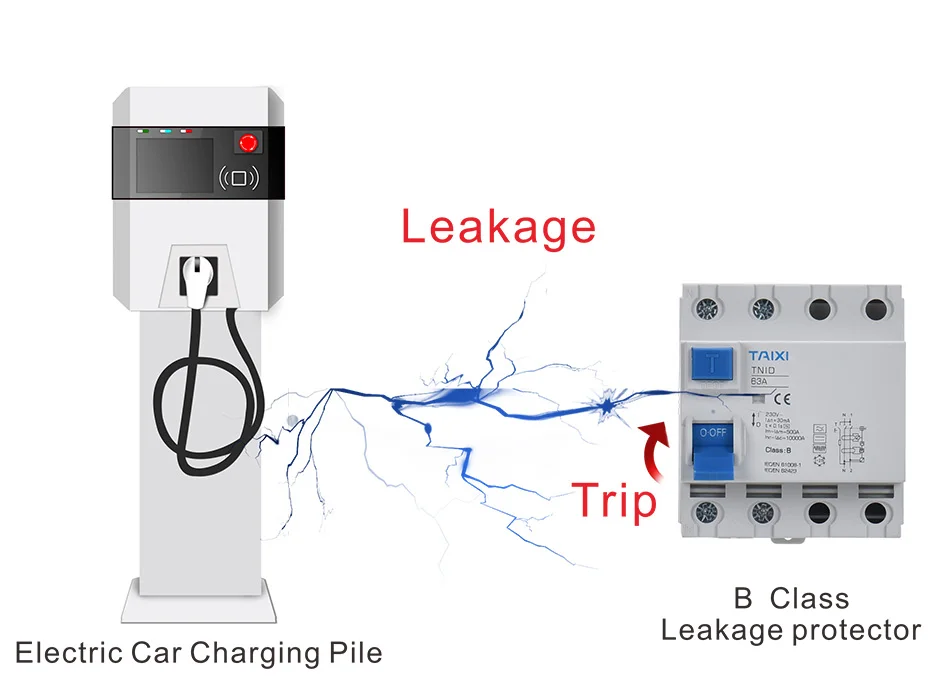

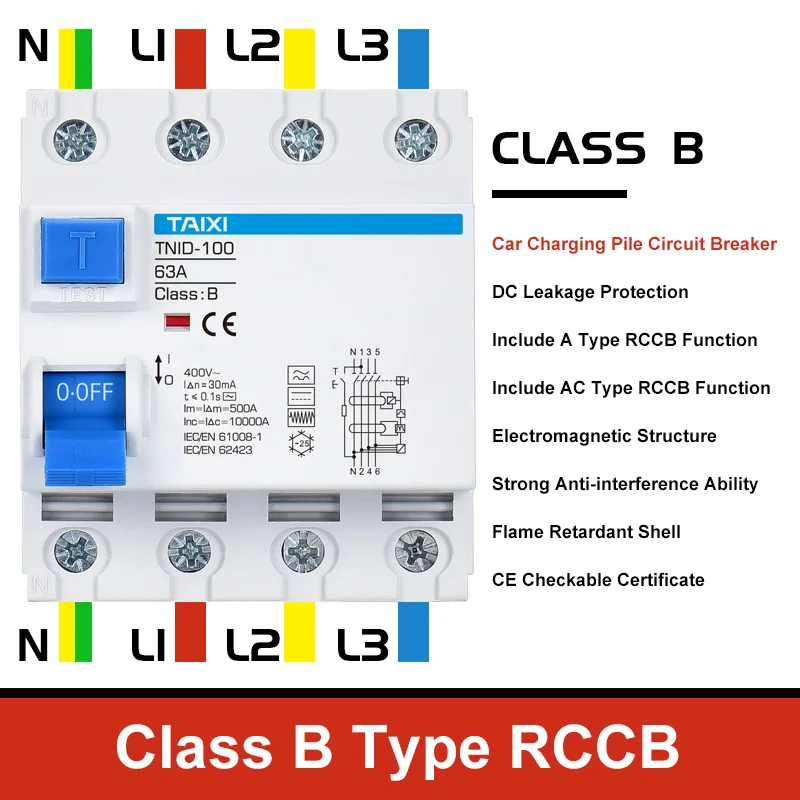

B класс утечки выключатель:

B Класс Утечки автоматический выключатель может защитить синусоидальный сигнал переменного тока, импульсный сигнал постоянного тока и плавный сигнал надежно, который имеет более высокие требования к конструкции, чем тип выключателя утечки. Это гарантирует, что при следующих условиях.

(A) идентичен типу A

(B) остаточный синусоидальный переменный ток до 1000 Гц

(C) оставшаяся переменная сила тока с плавным током постоянного тока в 04 раза превышает номинальный оставшийся ток

(D) остаточный пульсирующий ток постоянного тока плюс 04 раза номинальный остаточный ток или плавный ток постоянного тока 10 мА (большее значение для обоих)

(E) остаточный ток постоянного тока, генерируемый следующими цепями выпрямителя:

Для детей возрастом от 2 полюс, 3-полюсный и 4-полюсным утечки выключателей, провод полувер мост соединения
