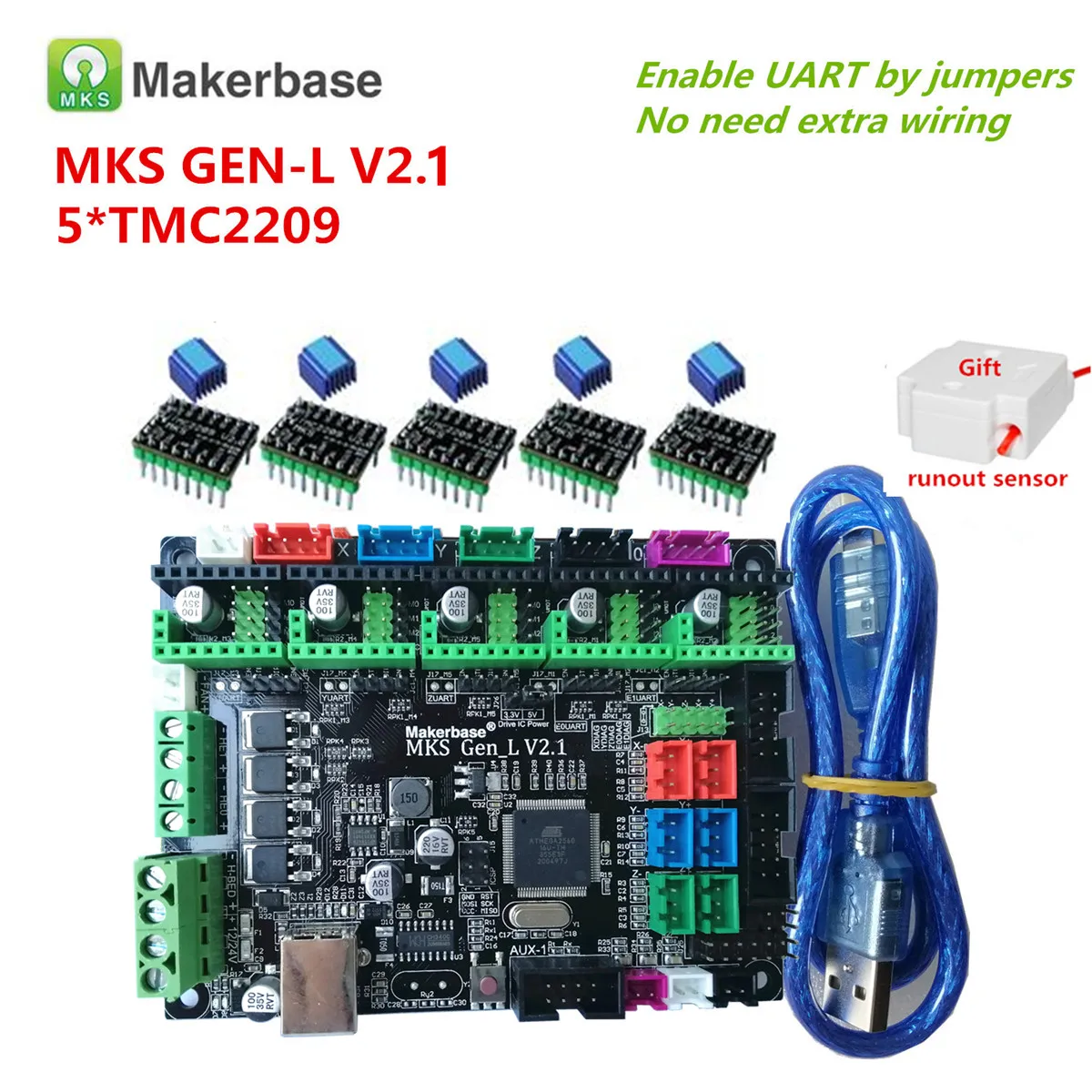

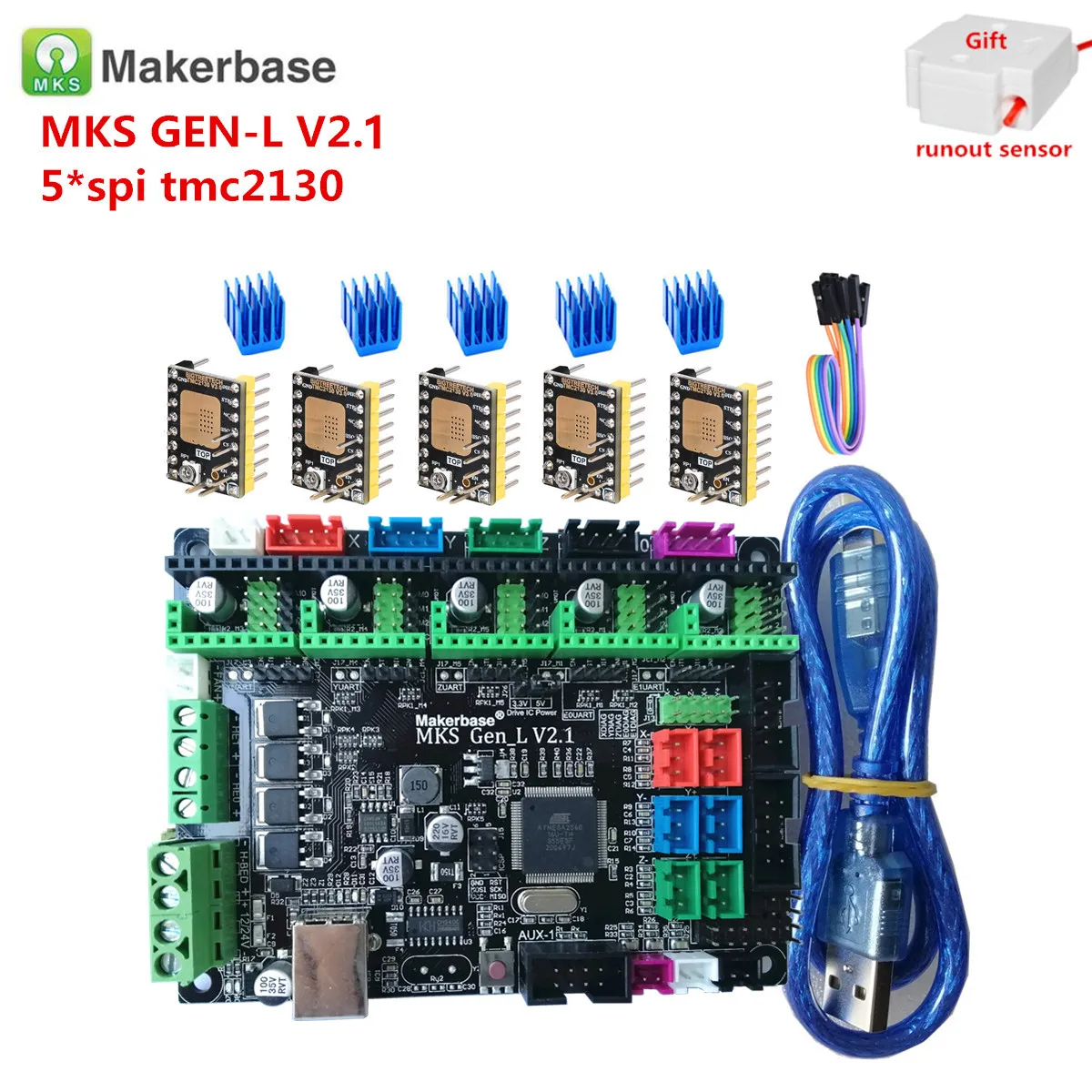

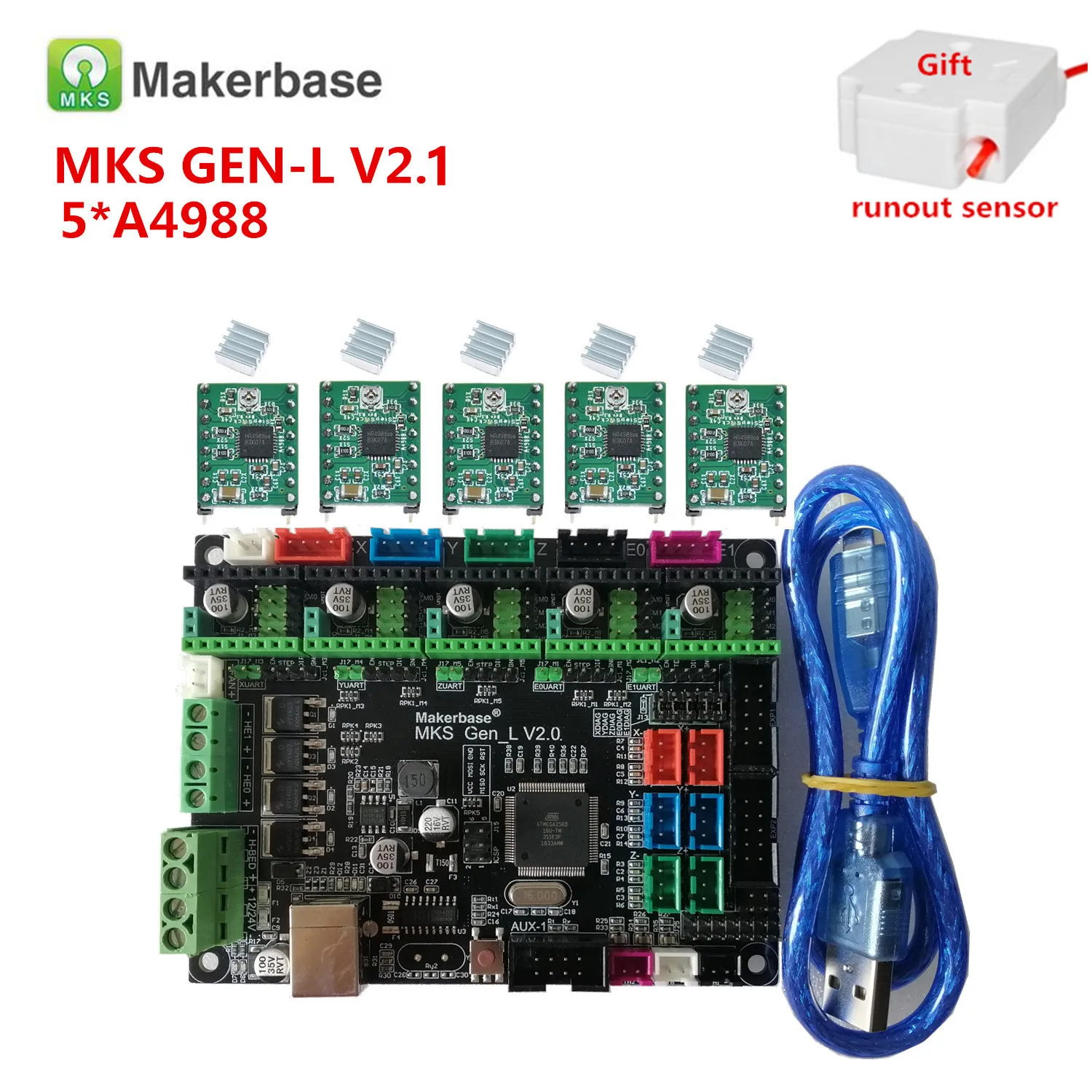

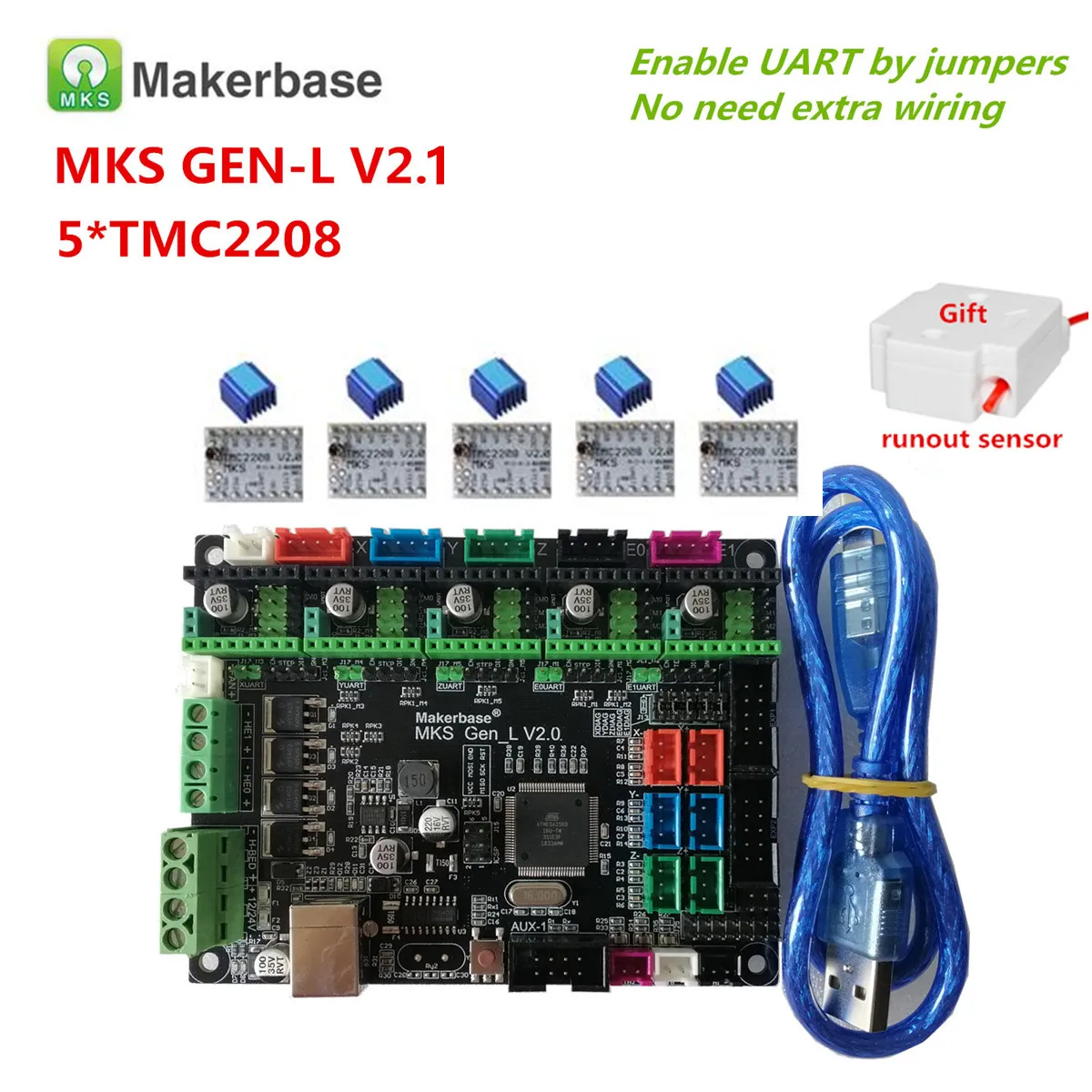

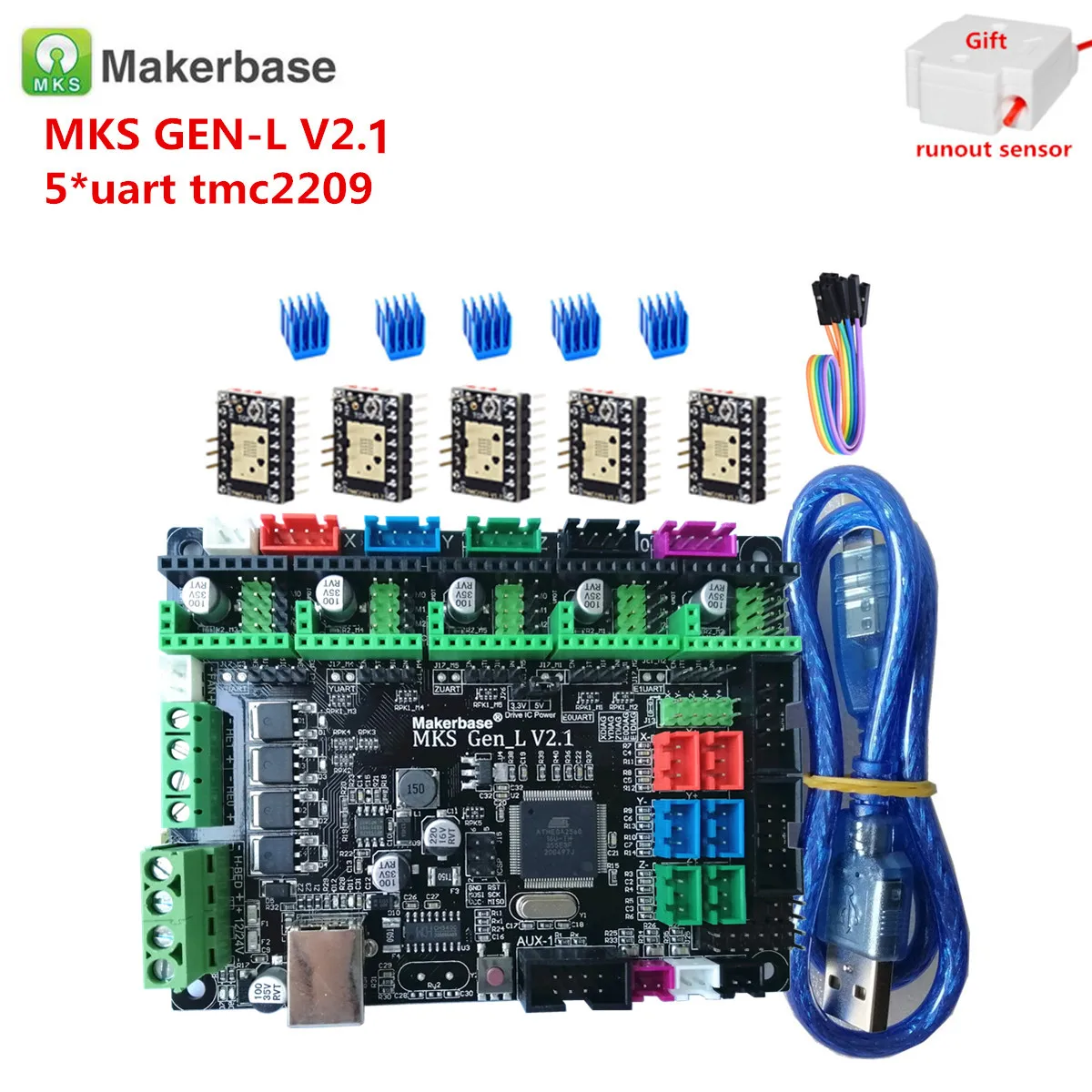

Makerbase оригинальный MKS GEN L V2.1 3D Карточки Принтера системная плата управления

      Файл с открытым исходным кодом/инструкции: //github.com/makerbase-mks/MKS-GEN_L/wiki Характеристика: Интегрируйте 2560 и Ramps1.4 в один PCB, более легкую проводку и более стабильную. Используйте 4-слойную печатную плату высокого качества. Используйте прошивку Marlin, такую же конфигурацию, как Ramps1.4, она может заменить Ramps1.4 напрямую. Используйте специальный чип питания, поддержка 12В-24В. Поддержка различных шаговых драйверов: 4988,8825,TMC2208 и TMC2100. Доступно для работы с LCD2004, LCD12864, MKS TFT24/28/32/35/70. Принимаем вход 24 В, уменьшают ток нагреваемого слоя до 1/4, что эффективно решает проблему нагрева Mosfet. Доступно для подключения внешних больших шаговых драйверов. 9 сохраняет сервопривод, AUX-1 и AUX-2 интерфейс Ramps1.4, обеспечивает три выхода 5 В и три выходных интерфейса 12 В. MKS GEN_L V1.0 MKS GEN_L V2.1 Пользователь может напрямую подключить TMC2130 и перемычки к V2.1 для настройки SPI без каких-либо сварочных перемычек. Или подключите TMC2208 или TMC2209 и перемычки к V2.0, чтобы настроить UART без какой-либо сварки. В то время как V1.0 требуется сварочный джемпер для настройки SPI или UART. Непосредственно Подключите TMC2130 к GEN_L V2.1 через jumper caps. В режиме UART вы можете напрямую подключить TMC2208 или TMC2209 к Gen_L V2.1 через перемычки.
Особое внимание Перед питанием убедитесь, что положительное и отрицательное соединение правильно. Не подключайте и не удаляйте драйверы и при включении, в противном случае он будет легко сжигать драйверы. Не регулируйте ток драйвера, когда двигатель работает. Размер:
ПроводкаMKS GEN_L V2.1

Пинут MKS GEN_L V2.1
GEN_L V2.1 Настройка драйвера двигателя Примечание: следующие описания подходят только для серии mks драйверов, у других производителей могут быть различные шаги настройки.1. Шаг/dir нормальный режим, когда драйвер находится в нормальном режиме (например, A4988, LV8729, TB67S109) микрошаги могут быть отрегулированы через перемычки крышки. Вставьте колпачки перемычки на правую сторону черной области штифта (M0, M1, M2) для регулировки микрошагов в соответствии с личными потребностями. Примечание: не рекомендуется вставлять колпачки перемычки в области штифта четвертого столбца (красные области), так как некоторые функции драйверов могут быть повреждены (например, TB67S109) при вставке колпачков перемычки в области штифта четвертого столбца. 2. Режим Uart (MKS TMC2208 V2.0), когда двигатель находится в режиме UART, текущий и рабочий режим можно настроить непосредственно через прошивку marlin. Как показано на следующем рисунке 1. Все колпачки перемычки на драйвере должны быть вывезены. (запрещено вставлять колпачки перемычки на драйвер) 2. Вставьте колпачки перемычки в области UART pin материнской платы. 3. Настройка параметров драйвера с помощью прошивки marlin (см. Таблицу данных для подробной информации)
