Импульсный источник питания Mini-series MS-250-5 SMPS входной трансформатор 110 В

Мини Питание

1) Одиночный выход:250W

2) Диапазон входного напряжения: 90-260VAC

3) экспортное напряжение: 5-24 В постоянного тока



Особенности:

• 2 года гарантии

• Универсальный вход переменного тока/полный диапазон                     • 100% испытание на полную нагрузку

• Охлаждение путем свободной конвекции воздуха                      • Фиксированная частота переключения на 37KH

• Защита: от короткого замыкания/перегрузки/перенапряжения

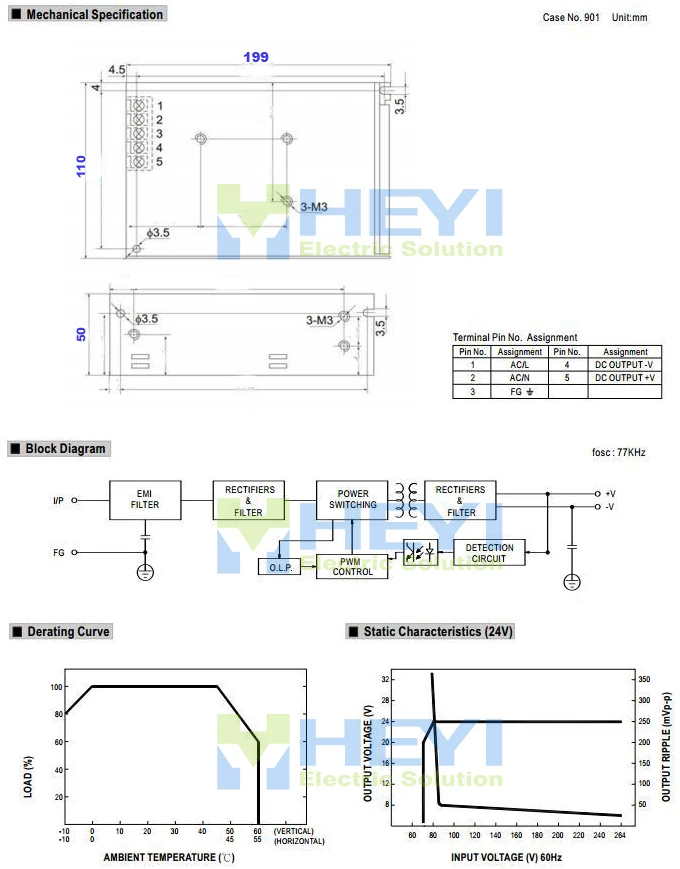

Specificattion:



Модель MS-250-5 MS-250-12 MS-250-15 MS-250-24 Выход DC Напряжение 5V 12V 15В 24V Номинальный ток 50A 20A 15A 10A Постоянная сила тока 0 ~ 50A 0 ~ 20A 0 ~ 15A 0 ~ 10A Номинальная Мощность 250W 250W 250W 250W Пульсация и шум (макс.) Note.2 100mVp-p 100mVp-p 120mVp-p 120mVp-p Напряжение adj Диапазон 4,75 ~ 5,5 V 10,8 ~ 13,2 V 13,5 ~ 16,5 V 21,6 ~ 26,4 V Напряжение допуск Note.3 ± 2.0% ± 1.0% ± 1.0% ± 1.0% Нестабильность выходного напряжения ± 0.5% ± 0.5% ± 0.5% ± 0.5% Регулирование нагрузки ± 1.0% ± 0.5% ± 0.5% ± 0.5% Настройка, время самовыравнивания 200ms 100ms Время удержания (Typ.) 30 мс Вход Напряжение диапазон 85 ~ 264VAC 120 ~ 370VDC Частотный диапазон 47 ~ 63 Гц Эффективность (Typ.) 70% 76% 77% 79% Ток переменного тока (Typ.) 0.5A/115VAC 0.25A/230VAC Пусковой ток (Typ.) Холодный старт 15A/115VAC 30A/230VAC Ток утечки <0.5mA / 240VAC Защита Защита от перегрузки 105 ~ 150% Номинальная выходная мощность Тип защиты: режим Hiccup, автоматически восстанавливается после удаления неисправности Защита окружающей среды Рабочая Температура -10 ~ + 60 ° c (см. "кривую уменьшения") Рабочая влажность: 20 ~ 90% RH без конденсации Температура хранения и влажность -20 ~ + 85 °C, 10 ~ 95% RH Темп. Коэффициент ± 0.03%/°C (0 ~ 50 °C) Вибрация 10 ~ 500 Гц, 2G 10 мин./1 цикл, период 60 мин. По осям X, Y, Z Безопасность & EMC Безопасность стандартов UL1012, UL60950-1, TUV EN60950-1, CCC GB4943 утвержден (Примечание 4.) Выдерживать Напряжение I/P-O/P: 1,5 KVAC I/P-FG: 1,5 KVAC O/P-FG: 0,5 KVAC Сопротивление изоляции I/P-O/P, I/P-FG, O/P-FG:100 м Ом/500 В постоянного тока/25 ° c / 70% RH Электромагнитное излучение Соответствие EN55022 (CISPR22) Класс B, EN61000-3-2,-3 Иммунитет к излучению Соответствие EN61000-4-2,3,4,5,6,8,11, EN55024, светильник промышленного уровня, критерий А Измерение 199*110*50 мм (Д * Ш * В) Обратите внимание 1. Все параметры, не указанные специально, измеряются при 230 В переменного тока, номинальной нагрузке и 25 ° c температуры окружающей среды. 2. Пульсация и шум измеряются на 20 МГц полосы пропускания с помощью 12 "витой пары-провода, завершенного с 0,1 мкФ и 47 мкФ параллельного конденсатора. 3. Допуск: включает в себя настройку допуска, линейное регулирование и регулирование нагрузки.
