Он-1
Регенеративный источник питания

Полностью дискретный, действительно сбалансированный литой усилитель класса A

С июля 2019 машина, выпущенная с июля 2019, была модернизирована с трансформатором для более низких температур и долгосрочной мощности.

Подключите литой вход усилителя KRELL:

Он-1 совместим с литым входом усилителей KRELL.

Для подключения одного конца к Master 1 требуется только пара сигнальных кабелей, а другого-к литому входу усилителя KRELL.

Выходные Контакты Master 1 определяются следующим образом.

Штырь 1, GND

Контактный 2, горячий

Контактный 3, холодный

Штырь 4, GND

Если клиент рассчитывает подключить литой вход усилителя Krell, он может указать при размещении заказа, и мы будем увеличивать выходной сигнал в соответствии с усилителем KRELL.

Обновленный дизайн HE-1.

Аналоговые схемы не обновляются так часто, как цифровые схемы. Специально для зрелых дизайнов.

Он-1 не изменил свой дизайн, так как он был запущен в середине 2015, не потому, что мы не хотели, но не могли.

До сих пор мы ввели новое поколение дизайна, в основном, этап буфера входного и выходного сигнала FET, измененный на более низкое искажение, лучшее качество звука ОДНОПОЛЮСНОГО FET этапа обратной связи-буфера, использование FET-это деньги, которые могут не быть в состоянии купить новую подлинную Toshiba K170.

В дополнение к обновлению питания, с более низким уровнем шума, более темным музыкальным фоном.

Другое обновление к обновлению цепи управления, и функция короткого замыкания на входе может быть удалена пользователем без пайки.

Он-1 обзор дизайна и производства.

Встроенный регенеративный источник питания

Истинные сбалансированные все транзисторы отзывы-СВОБОДНАЯ цепь передачи литого тока.

Последний однополюсный FET буферный дизайн, значительное снижение искажений и значительное улучшение качества звука.

Применение трех суммарная мощность до 260 Вт высокопроизводительная R коровы и более чем 100000 мкФ аудио конденсаторов фильтра, чтобы обеспечить чистоту источника питания

Отдельный источник питания класса А для регенеративного усилителя мощности и аудио сигнала соответственно

Истинные сбалансированные все транзисторы отзывы-бесплатный литой ток передачи цепи

Четырехканальный 100 уровня цифровое управление реле I/V регулятор громкости, чтобы избежать Разбаланс каналов и качество звука деградации

Супер функция управления громкостью, независимо от того, какой усилитель подключен, динамик может легко получить правильный громкость

5 групп входов: XLR X2 / RCA X2 /CAST X1 (даже с RCA или несимметричным литым входом, он-1 все еще может конвертировать сигнал в сбалансированное литье, выход XLR.

3 группы выходов: XLR / RCA / CAST (может выводить на три усилителя одновременно)

Детали текущей технологии конвейера:

Что такое регенеративная мощность:

Когда музыка-это жизнь, питание-это вода. Чистая вода создает чудесную жизнь, а чистая сила воспроизводит звук, который тянет на сердечные струны.

Регенеративный источник питания похож на собственный выделенный генератор, встроенный в машину.

Он может фильтровать помехи на линии электропередачи в максимальной степени, обеспечивая супер чистый источник питания для аудиоусилителя, восстанавливая чрезвычайно низкий запорный и аналоговый сигнал для аудиосистемы и пользователя.

В конструкции регенеративного источника питания 120 В/220 В переменного тока преобразуется в постоянный ток через регенеративный силовой входной трансформатор, А затем к генератору регенеративной формы волны и драйверу через блок питания класса a с регулировкой шунта.

Сбалансированный регенеративный стандартный генератор сигналов генерирует ультра-низкое искажение 50 Гц, которая проходит через сбалансированный усилитель и мощной движущей силой этап для привода двух восстановительной энергии Выходные Трансформаторы для вывода чистый и стабильное напряжение и частота питания, И затем левый и правый каналы независимо питаются от отдельных классов А параллельных регулируемых источников питания.

Регенеративный генератор сигналов и драйвер питаются от регулируемого источника питания класса А, так что на их работу не влияют изменения в сети и помехи.

Шунтовой стабилизатор класса А имеет очень высокое входное сопротивление для блокирования помех, чтобы избежать помех через источник питания утилиты в аудиоцепь, чтобы повлиять на качество звука, но также, чтобы избежать левого и правого звукового сигнала через источник питания, чтобы произвести перекрестный режим для улучшения разделения. Низкое выходное сопротивление имеет отличную линейность и скорость и является отличным дизайном регулятора напряжения питания.

Аудио-gd в регенеративной конструкции блока питания.

1. Анализируя внутреннюю конструкцию SYS-2722 AP и сравнивая ее с фактическими тестами, искажение чисто аналогового регенеративного стандартного генератора сигналов намного ниже, чем у цифрового синтезатора.

2, этап цифрового драйвера может иметь более высокую эффективность преобразования энергии, но полностью аналоговый этап драйвера имеет более аналоговый вкус.

3, частота регенеративной формы волны 400 Гц имеет более высокую эффективность преобразования энергии, частота регенеративной формы волны 50 Гц находится далеко от чувствительной области слуха человека, чем 400 Гц, качество звука более мягкое и естественное.

Литые:

Он-1-это действительно сбалансированный дизайнерский преамп, который применяет новейшие технологии литья для повышения качества звука XLR входного сигнала, чтобы быть таким же хорошим, как литой, С полностью транзисторной конструкцией, которая не использует OPA op amps в звуковой схеме (OPA op amps являются сервосхемами постоянного тока).

Он-1 может выглядеть комплексно, но это на самом деле самый простой дизайн в мире, с большинством компонентов, используемых для обработки энергии. Простые и короткие каналы обработки сигналов позволяют значительно улучшить качество звука с минимальной окраской.

Он-1 использует одноступенчатую контуру литого усилителя с чрезвычайно низким искажением, в то время как типичный OPA op amp использует двухступенчатую контуру усилителя внутри. Устройство устанавливается непосредственно на материнскую плату для лучшего качества звука.

Литая цепь-это усилитель транзисторов без отзывы. Многие аудиофилы знают, что негативные отзывы обеспечивают лучшие показатели тестирования, но дизайн без отзывы обеспечивает лучшее прослушивание. Это несоответствие между традиционными схемами. Но литая цепь открыла новую эру, обеспечивая чрезвычайно низкую Цветность тона, чрезвычайно нейтральный и естественный звук с очень низким искажением и отличной линейностью. Таким образом, она может воспроизводить лучшую динамику и более богатые детали, не чувствуя грубого и сухого.

Все этапы усиления сигнала работают в режиме передачи тока, все транзисторы работают в состоянии класса А и используют источники питания класса А.

Выходные буферы XLR и RCA используют два параллельных, однополярных, Отзывы-свободные буферы Wolman FET с выходным сопротивлением всего 10 Ом.

Все компоненты сбалансированных Четырех каналов HE-1 точно подходят для установки.

Дизайн регулировки громкости:

Регулятор громкости HE-1 отличается от других технологий. Традиционное управление громкостью заключается в том, чтобы разместить Потенциометр регулировки громкости на входе Усилителя для ослабления сигнала, низкокачественные потенциометры приводят к потере деталей и дисбалансу каналов, даже с высококачественными потенциометрами, метод затухания и повторного усиления также приведет к потере деталей и ухудшению соотношения сигнал/шум.

Но в HE-1 мы используем метод контроля громкости I/V, регулятор громкости похож на переменный пассивный преобразователь I/V, установленный на выходе литого усилителя, где токовый сигнал работает вместо сигнала напряжения (например, Пассивный выход преобразователя I/V R-2R чипа DAC), Который может получить очень прямой Частотный отклик и не потеряет никаких деталей. Никаких деталей не потеряно.

Консистенция регулятора громкости является ключом к производительности и качеству звука действительно сбалансированного усилителя. Он должен обеспечить точный контроль сигналов на всех четырех каналах. Если + и-сигналы сбалансированного сигнала не контролируются точно, сбалансированный выход приведет к сильным искажениям и сделает качество звука и производительность еще хуже, чем у нормального несбалансированного усилителя, трата времени на дизайн и высокая стоимость действительно сбалансированного усилителя.

Он-1 использует четырехканальный, цифровой регулятор громкости релейного Типа, который контролирует громкость, переключая высокоточные Дейла резисторы, устраняет расхождение каналов и неточность сбалансированных сигналов + и-и обеспечивает наилучшее качество звука и производительность. Работает в области тока, нет необходимости беспокоиться о качестве звука, вызванном контактами реле.

Он-1 имеет 100 уровней ультра-экстенциального широкого управления громкостью отклика, с различными высокими и низкими чувствительными наушниками или динамиками легко настроить. Когда пользователь настраивает громкость, различные реле переключают сопротивление, поэтому выход может иметь небольшое Реле переключения звука, как только вы прекратите регулировать громкость, звук переключения исчезнет.

Соответствует нормальному диапазону громкости ручки

Супер экспанциальный широкий контроль громкости отклика

Защита:

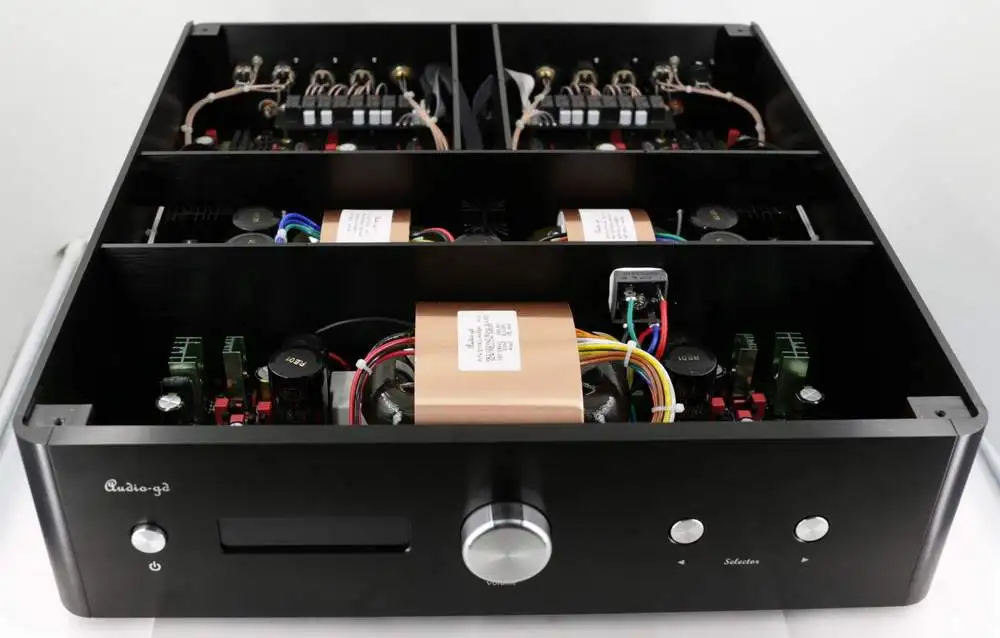

Он-1 полностью изолирует четыре части левого и правого усилителя, регенеративный силовой драйвер и вторичный силовой трансформатор, даже входящая линия 120 В/220 В разделяется с помощью толстой алюминиевой пластины.

Он-1 использует тяжелое алюминиевое шасси, чтобы избежать вихревой проводимости тока через шасси, чтобы повлиять на качество звука.

Компоненты:

Сбалансированная четырехканальная система HE-1 точно сочетается со всеми компонентами.

С июля 2019 машины, отправленные с июля 2019, модернизировали трансформаторы с более низкой температурой в течение длительного времени.

Автоматическое выключение дисплея:

Когда входной канал установлен в 5 и громкость 0, поверните регулятор громкости в направлении выключения, второй бит дисплея показывает «1», что означает, что функция автоматического отключения дисплея активирована, дисплей автоматически выключается через 10 секунд без какой-либо операции, Только «-» означает, что машина включена. Если вы хотите отменить его, вы можете повернуть регулятор громкости в направлении выключения при вводе канала 5 и громкости 0, а затем повернуть Второе положение, чтобы отобразить «0».

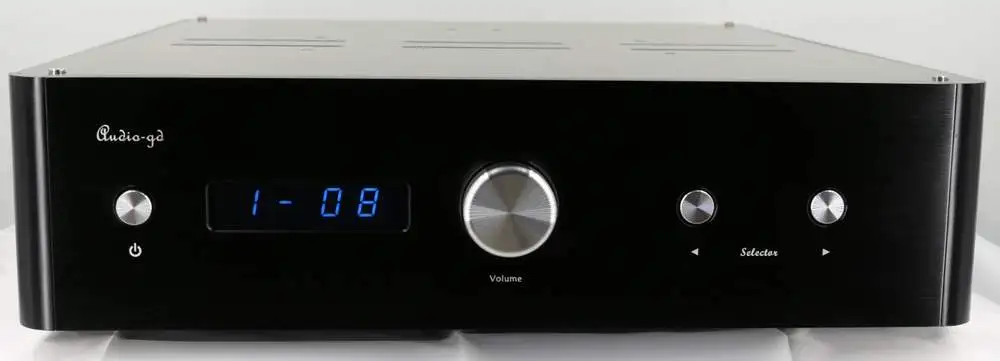

Функция отображения:

Первое положение-это отображение входного выбора.

Вторая цифра-это автоматическое выключение дисплея.

Третий и четвертый цифры-это отображение громкости, чем больше значение, тем громче громкость.

Защищает функцию холостого хода.

Эта машина разработана с функцией защиты от короткого замыкания на холостом ходу во избежание помех между источниками сигнала при подключении различных источников.

Этот дизайн также используется во многих продуктах марки Hi End.

Принцип работы:

Если нет функции короткого замыкания холостого хода, предположим, когда вход 4 и вход 5 соединены с двумя различными внешними DACs, когда пользователь выбирает Вход 5 или вход 4, невыбранный входной сигнал будет излучается через линию для смешивания в выбранный сигнал, Хотя это очень слабый, но также приведет к качеству звука, это очень слабый, но может привести к ухудшению качества звука.

Когда доступна функция сокращения холостого хода, когда пользователь выбирает Вход 5 или вход 4, невыбранный вход будет сокращен, и сигнал не будет излучается через линию, чтобы мешать выбранному сигналу, поэтому качество звука не будет зависеть.

В следующих случаях пользователи не должны экранировать функцию холостого хода, вы можете открыть машину, соответствующий канал короткого замыкания Подключите для набора номера и нужно набрать два канала одновременно.

1, тот же внешний источник сигнала не только подключен к аналоговому входу машины, но и подключен к другим усилителям.

2. Один и тот же Внешний источник сигнала подключается к различным входам машины одновременно.

[Xlmodel]-[фото]-[0000]

Регулятор громкости:

Выбирает объем HE-1.
