Усилитель для наушников с полностью дискретным декодированием аудио-GD R2R11 mk2 и

Усилитель для наушников с полностью дискретным декодированием аудио-GD R2R11 mk2 и

Обратите внимание на версию при размещении заказа:

Стандартная версия

Обновленная версия: (обновление часов USB до кристаллического осциллятора Crystek и USB с изолятором)

Настоящий полностью дискретный дизайн NOS R-2R

Полностью дискретное декодирование, усилитель и предварительный усилитель все-в-одном машина

Выходная мощность достигает 3800 мВт при 25 Ом, что достаточно для привода большинства моделей передачи тока для наушников.

2 комплекта полностью дискретных индивидуальных аппаратных декодеров DSD.

4 комплекта полностью дискретных R-2R DA модулей образуют двухканальный сбалансированный push-pull декодер.

32bit / 384K /DSD512 асинхронная передача Amanero USB интерфейс

Цифровая схема всей машины состоит из 3 программируемых устройств CPLD, которые могут обновить прошивку для улучшения качества звука.

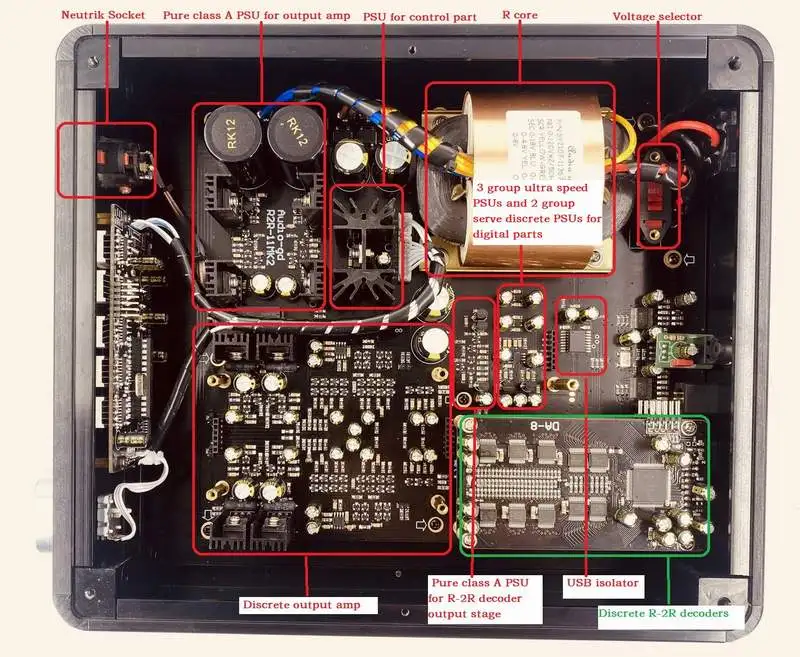

R2R-11 mk2 особенности дизайна:

1: 4 группы R-2R схем декодирования и 2 группы аппаратных схем декодирования DSD.

2: для входа USB может быть выбран изолятор.

3: Высококачественный блок питания R-piece.

4: девять комплектов стабилизированных источников питания поставляются к различным сигнальным схемам. R-2R и аналоговый выходной усилитель используют 3 набора чистого класса А стабилизированных источников питания для отдельного источника питания. Три набора сверхскоростных линейных стабилизированных ИС и два набора автономных серводвигателей питают всю цифровую цепь, В то время как цепь управления питается от другого набора стабилизированных источников питания, чтобы предотвратить помехи, генерируемые схемой управления от воздействия на цифровые и аналоговые схемы.

5: продукт имеет два уровня усиления. Низкое усиление 12 дБ подходит для вождения наушников с чувствительностью выше 95 дБ и высоким коэффициентом усиления 22 дБ, с сильной выходной мощностью, достаточно, чтобы управлять наушниками около 85 дБ. Если вам нужен более высокий коэффициент усиления, вы можете открыть машину и установить две вкладки короткого замыкания, чтобы увеличить коэффициент усиления на 6 дБ для гостевого приема пищи, так что общий коэффициент усиления может достигать 28 дБ, И даже наушники с низкой чувствительностью могут хорошо управлять.

6: плата регулировки громкости выполняет преобразование I/V для сопротивления переключения реле для контроля громкости. 0.1% резистор используется параллельно для достижения 0.05% точности.

7: обеспечивает дизайн, который может установить две вкладки короткого замыкания, чтобы сделать звук более толстым и теплым.

8: полностью дискретный транзисторный усилитель с использованием литой технологии.

9: в таком дешевом продукте также используется швейцарская розетка для наушников Neutrik.

Параметры продукта:

Соотношение S/N: 100 дБ

THD + шум: <0.04%

Ширина частоты: 20 Гц-90 кГц (-3 дБ)

Выходной уровень:

Выход наушников: 10 В RMS

Переменная Выходная мощность: 5 В Макс.

Фиксированное выходное напряжение: 2,5 V RMS (с высоким коэффициентом усиления)

Фиксированный выход: 1 В RMS (низкий коэффициент усиления)

Выходная мощность (наушники):

3800 МВт/25 Ом

2400 МВт/40 Ом

950 МВт/100 Ом

330 МВт/300 Ом

165 МВт/600 Ом

Выходное сопротивление:

2 Ом/выход для наушников

2 Ом/ЦАП выход

Входная чувствительность:

0,5 ВП-П (75 Ом, коаксиальный)

19 дБм (оптический)

У некоторых телевизоров и игровых консолей может не быть достаточного уровня, чтобы управлять входами SPDIF

Поддержка операционных систем (USB): Windows, Mac, IOS, Linux

Поддержка выборки:

Модель USB PCM: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц

Стандартный режим USB DSD: DSD64-512

Коаксиальная Модель: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц, 192 кГц

Оптическая модель: 44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц

Потребляемая мощность: 220-240 В или 100-120 В переменного тока 50/60 Гц

Потребляемая мощность: 15 Вт

Посылка Вес: 4,5 кг

Продукт Вес: 3,5 кг

Размеры: W240 X L280 X H85 (мм, полностью алюминий, с ножками, без выступа)

THD + N <0.04% (цифровой вход, 2 в выход)

Частотная характеристика-3 дБ на 90K (цифровой вход, выход 2V)
